Mola de compressão D-263X Aço mola Ø 2,5 x 39,5 x 141 mm

Descontos por quantidade - Mola de compressão D-263X

Quantidade	Preço individual [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Mola de compressão Comprar

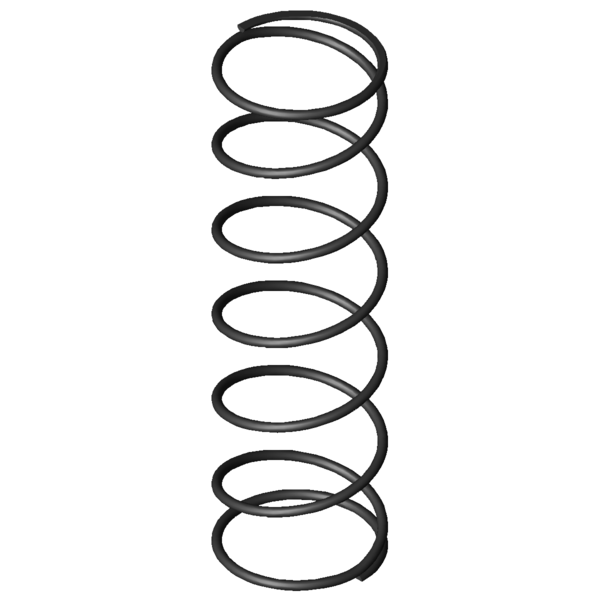

Imagem do Produto Mola de compressão D-263X

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263X

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	39,5	mm	Diâmetro médio de enrolamento
De	42	mm	Diâmetro externo de enrolamento
Dd	36,1	mm	Maior diâmetro do mandril
Dh	44,4	mm	Diâmetro mais pequeno de manga
L0	141	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	135,864	N	Força máxima com carga estática
Ln	25,27	mm	Comprimento mais pequeno com carga estática
sn	115,73	mm	Maior deslocamento da mola com carga estática
Fndyn	132,041	N	Força máxima com carga dinâmica
Lndyn	28,53	mm	Comprimento mais pequeno com carga dinâmica
shdyn	42,94	mm	Maior deslocamento da mola com carga dinâmica
S	25,182	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,174	N/mm	Flecha da mola
Gew	36,1126	g	Peso do artigo
Fntol	8,97	N	(+/-) tolerância para força máxima estática
Fndtol	8,92	N	(+/-) tolerância para força máxima dinâmica
Detol	0,7	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	5,91	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	J	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263X Aço mola Ø 2,5 x 39,5 x 141 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263X Aço mola Ø 2,5 x 39,5 x 141 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263X Aço mola Ø 2,5 x 39,5 x 141 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263X Aço mola Ø 2,5 x 39,5 x 141 mm

cálculo do caminho de força Mola de compressão D-263X

Formulário de consulta Mola de compressão D-263X Aço mola Ø 2,5 x 39,5 x 141 mm

Formulário de consulta Mola de compressão D-263X

Molas de compressão semelhantes para Mola de compressão D-263X Aço mola Ø 2,5 x 39,5 x 141 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263X	EN 10270-1	2,5	42	141	135,864	25,27	115,73	5,5	1,174	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263X	1.4310	2,5	42	141	116,693	25,27	115,73	5,5	1,008	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-20	46	136	0,879	EN 10270-1	96,367	26,37	109,63	84,5 \| 95,9 \| 82,8 \| 74,9
D-263F	38	134	0,946	EN 10270-1	105,429	22,52	111,48	86,2 \| 91,2 \| 87,0 \| 80,6
D-263X	42	141	1,174	EN 10270-1	135,864	25,27	115,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-13	37	131	2,47	EN 10270-1	227,331	38,96	92,04	68,4 \| 88,1 \| 69,6 \| 47,5
D-290	43,2	125	3,035	EN 10270-1	288,652	29,89	95,12	63,8 \| 88,0 \| 64,6 \| 38,7
D-313H	40	155	3,735	EN 10270-1	391,897	50,06	104,94	59,8 \| 85,2 \| 62,7 \| 31,4
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	58,7 \| 85,9 \| 59,6 \| 30,6
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	55,6 \| 82,0 \| 60,2 \| 24,5
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	49,7 \| 82,7 \| 46,4 \| 19,9
D-339N-06	41	165	6,873	EN 10270-1	608,717	76,43	88,57	48,7 \| 79,5 \| 49,4 \| 17,1
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	47,9 \| 82,1 \| 46,1 \| 15,4
D-339N-05	41	115	10,107	EN 10270-1	607,933	54,85	60,15	42,3 \| 78,2 \| 37,2 \| 11,6
D-351B	45	130	11,054	EN 10270-1	731,563	63,82	66,18	42,3 \| 78,5 \| 37,9 \| 10,6
D-352	45	140	11,704	EN 10270-1	926,636	60,83	79,17	44,1 \| 80,9 \| 41,5 \| 10,0
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	40,3 \| 76,2 \| 36,5 \| 8,2
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	39,8 \| 78,7 \| 32,5 \| 8,2
D-364R-83	46	150	16,504	EN 10270-1	833,439	99,5	50,5	37,6 \| 75,7 \| 30,0 \| 7,1
D-382A	46,3	152	18,574	EN 10270-1	756,02	111,3	40,7	35,8 \| 74,4 \| 26,6 \| 6,3

Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão D-263X

País de origem: DE, German; Mola de compressão D-263X
