Mola de compressão D-263V-20 Aço mola Ø 2,5 x 43,5 x 136 mm

Descontos por quantidade - Mola de compressão D-263V-20

Quantidade	Preço individual [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Mola de compressão Comprar

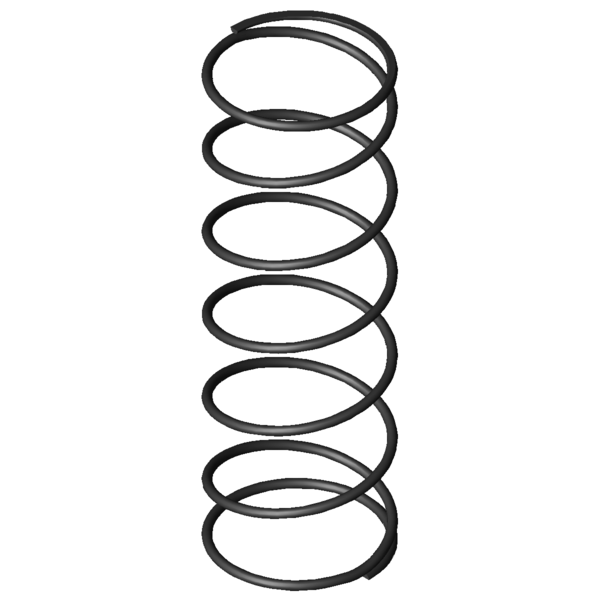

Imagem do Produto Mola de compressão D-263V-20

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263V-20

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	43,5	mm	Diâmetro médio de enrolamento
De	46	mm	Diâmetro externo de enrolamento
Dd	39,9	mm	Maior diâmetro do mandril
Dh	48,3	mm	Diâmetro mais pequeno de manga
L0	136	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	96,367	N	Força máxima com carga estática
Ln	26,37	mm	Comprimento mais pequeno com carga estática
sn	109,63	mm	Maior deslocamento da mola com carga estática
Fndyn	93,018	N	Força máxima com carga dinâmica
Lndyn	30,18	mm	Comprimento mais pequeno com carga dinâmica
shdyn	65,55	mm	Maior deslocamento da mola com carga dinâmica
S	24,273	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,879	N/mm	Flecha da mola
Gew	39,7696	g	Peso do artigo
Fntol	8,15	N	(+/-) tolerância para força máxima estática
Fndtol	8,1	N	(+/-) tolerância para força máxima dinâmica
Detol	0,9	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	7,63	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	J	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263V-20 Aço mola Ø 2,5 x 43,5 x 136 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263V-20 Aço mola Ø 2,5 x 43,5 x 136 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263V-20 Aço mola Ø 2,5 x 43,5 x 136 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263V-20 Aço mola Ø 2,5 x 43,5 x 136 mm

cálculo do caminho de força Mola de compressão D-263V-20

Formulário de consulta Mola de compressão D-263V-20 Aço mola Ø 2,5 x 43,5 x 136 mm

Formulário de consulta Mola de compressão D-263V-20

Molas de compressão semelhantes para Mola de compressão D-263V-20 Aço mola Ø 2,5 x 43,5 x 136 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263V-20	EN 10270-1	2,5	46	136	96,367	26,37	109,63	5,5	0,879	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263V-20	1.4310	2,5	46	136	82,769	26,37	109,63	5,5	0,755	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-20	46	136	0,879	EN 10270-1	96,367	26,37	109,63	100,0 \| 100,0 \| 100,0 \| 100,0
D-263F	38	134	0,946	EN 10270-1	105,429	22,52	111,48	92,5 \| 89,7 \| 94,9 \| 92,9
D-263X	42	141	1,174	EN 10270-1	135,864	25,27	115,73	84,5 \| 95,9 \| 82,8 \| 74,9
D-288H	48	161	1,233	EN 10270-1	163,283	28,56	132,44	77,4 \| 89,9 \| 70,9 \| 71,3
D-289C-02	48	115	2,16	EN 10270-1	181,589	30,93	84,07	63,9 \| 86,2 \| 64,9 \| 40,7
D-313E-12	48	160	2,444	EN 10270-1	279,917	45,45	114,55	61,5 \| 83,4 \| 65,1 \| 36,0
D-288Z-13	37	131	2,47	EN 10270-1	227,331	38,96	92,04	61,8 \| 86,7 \| 63,2 \| 35,6
D-290	43,2	125	3,035	EN 10270-1	288,652	29,89	95,12	59,0 \| 88,0 \| 60,1 \| 29,0
D-313E-11	48	120	3,258	EN 10270-1	274,052	35,89	84,11	55,8 \| 84,5 \| 55,9 \| 27,0
D-318D	49	156	3,367	EN 10270-1	350,664	51,85	104,15	56,2 \| 81,2 \| 61,2 \| 26,1
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	54,7 \| 84,6 \| 56,4 \| 22,9
D-321	44	160	4,794	EN 10270-1	524,956	50,5	109,5	52,8 \| 81,1 \| 59,1 \| 18,3
D-364R-43	54	135	7,069	EN 10270-1	275,394	96,04	38,96	41,4 \| 76,4 \| 35,3 \| 12,4
D-324	37	135	7,639	EN 10270-1	621,215	53,68	81,32	45,7 \| 80,7 \| 44,8 \| 11,5
D-346	55	130	9,261	EN 10270-1	793,004	44,38	85,63	43,7 \| 76,4 \| 45,1 \| 9,5
D-351B	45	130	11,054	EN 10270-1	731,563	63,82	66,18	42,0 \| 81,1 \| 36,8 \| 8,0

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-263V-20

País de origem: DE, German; Mola de compressão D-263V-20
