Mola de compressão D-263V-21 Aço mola Ø 2,5 x 43,5 x 208 mm

Descontos por quantidade - Mola de compressão D-263V-21

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

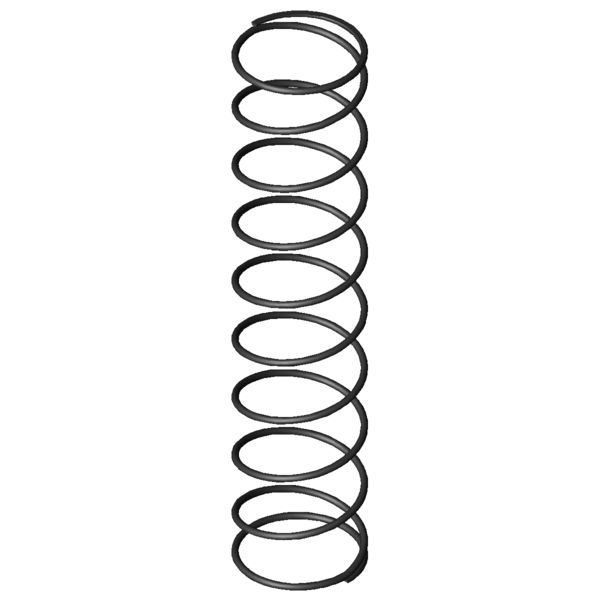

Imagem do Produto Mola de compressão D-263V-21

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263V-21

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	43,5	mm	Diâmetro médio de enrolamento
De	46	mm	Diâmetro externo de enrolamento
Dd	39,9	mm	Maior diâmetro do mandril
Dh	48,3	mm	Diâmetro mais pequeno de manga
L0	208	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	96,677	N	Força máxima com carga estática
Ln	38,03	mm	Comprimento mais pequeno com carga estática
sn	169,97	mm	Maior deslocamento da mola com carga estática
Fndyn	93,325	N	Força máxima com carga dinâmica
Lndyn	43,92	mm	Comprimento mais pequeno com carga dinâmica
shdyn	101,05	mm	Maior deslocamento da mola com carga dinâmica
S	24,176	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,569	N/mm	Flecha da mola
Gew	55,6774	g	Peso do artigo
Fntol	7,56	N	(+/-) tolerância para força máxima estática
Fndtol	7,51	N	(+/-) tolerância para força máxima dinâmica
Detol	0,9	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	10,75	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263V-21 Aço mola Ø 2,5 x 43,5 x 208 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263V-21 Aço mola Ø 2,5 x 43,5 x 208 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263V-21 Aço mola Ø 2,5 x 43,5 x 208 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263V-21 Aço mola Ø 2,5 x 43,5 x 208 mm

cálculo do caminho de força Mola de compressão D-263V-21

Formulário de consulta Mola de compressão D-263V-21 Aço mola Ø 2,5 x 43,5 x 208 mm

Formulário de consulta Mola de compressão D-263V-21

Molas de compressão semelhantes para Mola de compressão D-263V-21 Aço mola Ø 2,5 x 43,5 x 208 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263V-21	EN 10270-1	2,5	46	208	96,677	38,03	169,97	8,5	0,569	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263V-21	1.4310	2,5	46	208	83,036	38,03	169,97	8,5	0,489	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-21	46	208	0,569	EN 10270-1	96,677	38,03	169,97	100,0 \| 100,0 \| 100,0 \| 100,0
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	84,8 \| 92,7 \| 78,1 \| 83,7
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	73,7 \| 92,3 \| 75,5 \| 53,4
D-289C-03	48	176	1,398	EN 10270-1	184,054	44,32	131,68	64,0 \| 86,2 \| 65,0 \| 40,7
D-313E-13	48	200	1,955	EN 10270-1	283,436	55,01	144,99	58,6 \| 87,1 \| 59,7 \| 29,1
D-291	43,2	190	1,964	EN 10270-1	289,258	42,7	147,31	58,9 \| 87,8 \| 60,0 \| 29,0
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	56,6 \| 80,7 \| 62,4 \| 26,8
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	54,6 \| 82,2 \| 55,9 \| 25,8
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	52,4 \| 82,2 \| 57,4 \| 17,4
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	45,4 \| 79,2 \| 44,9 \| 12,2
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	40,6 \| 75,3 \| 34,6 \| 11,9
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	42,7 \| 82,1 \| 35,5 \| 10,6
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	43,4 \| 75,8 \| 44,9 \| 9,5
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	43,2 \| 82,1 \| 40,4 \| 7,1
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	37,9 \| 72,4 \| 35,2 \| 6,0
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	38,4 \| 76,7 \| 32,5 \| 5,9

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-263V-21

País de origem: DE, German; Mola de compressão D-263V-21
