Mola de compressão D-318E Aço mola Ø 4 x 45 x 243 mm

Descontos por quantidade - Mola de compressão D-318E

Quantidade	Preço individual [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Mola de compressão Comprar

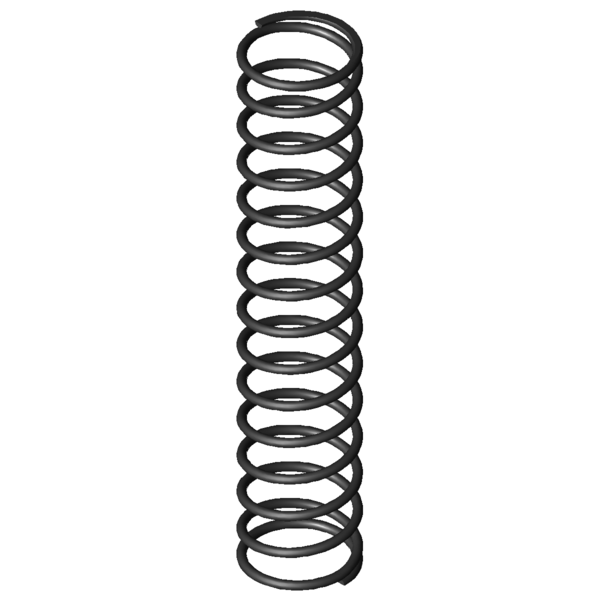

Imagem do Produto Mola de compressão D-318E

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-318E

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	45	mm	Diâmetro médio de enrolamento
De	49	mm	Diâmetro externo de enrolamento
Dd	39,8	mm	Maior diâmetro do mandril
Dh	50,8	mm	Diâmetro mais pequeno de manga
L0	243	mm	Comprimento não tensionado da mola
Lk	101,06	mm	Comprimento de dobra
Fn	350,539	N	Força máxima com carga estática
Ln	77,65	mm	Comprimento mais pequeno com carga estática
sn	165,35	mm	Maior deslocamento da mola com carga estática
Fndyn	333,943	N	Força máxima com carga dinâmica
Lndyn	85,48	mm	Comprimento mais pequeno com carga dinâmica
shdyn	94,81	mm	Maior deslocamento da mola com carga dinâmica
S	17,704	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	13,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,12	N/mm	Flecha da mola
Gew	217,6629	g	Peso do artigo
Fntol	19,75	N	(+/-) tolerância para força máxima estática
Fndtol	19,51	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	6,84	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AC	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-318E Aço mola Ø 4 x 45 x 243 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-318E Aço mola Ø 4 x 45 x 243 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-318E Aço mola Ø 4 x 45 x 243 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-318E Aço mola Ø 4 x 45 x 243 mm

cálculo do caminho de força Mola de compressão D-318E

Formulário de consulta Mola de compressão D-318E Aço mola Ø 4 x 45 x 243 mm

Formulário de consulta Mola de compressão D-318E

Molas de compressão semelhantes para Mola de compressão D-318E Aço mola Ø 4 x 45 x 243 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-318E	EN 10270-1	4	49	243	350,539	77,65	165,35	13,5	2,12	100,0 \| 100,0 \| 100,0 \| 100,0
VD-318E	1.4310	4	49	243	301,076	77,65	165,35	13,5	1,821	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-21	46	208	0,569	EN 10270-1	96,677	38,03	169,97	56,6 \| 80,7 \| 62,4 \| 26,8
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	58,4 \| 82,3 \| 60,7 \| 32,1
D-288J	48	273	0,714	EN 10270-1	162,557	45,26	227,74	59,6 \| 85,7 \| 59,5 \| 33,7
D-288X-23	48	295	0,724	EN 10270-1	170,312	59,91	235,09	59,6 \| 85,1 \| 59,5 \| 34,2
D-289C-04	48	275	0,88	EN 10270-1	183,381	66,62	208,38	65,4 \| 88,8 \| 65,8 \| 41,5
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	69,5 \| 85,5 \| 72,9 \| 50,3
D-313E-14	48	280	1,396	EN 10270-1	287,457	74,14	205,86	79,5 \| 91,6 \| 81,2 \| 65,9
D-313E-13	48	200	1,955	EN 10270-1	283,436	55,01	144,99	88,9 \| 90,1 \| 84,3 \| 92,2
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	100,0 \| 100,0 \| 100,0 \| 100,0
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	91,6 \| 95,5 \| 82,9 \| 96,2
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	91,9 \| 89,9 \| 93,2 \| 92,6
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	89,6 \| 95,1 \| 87,2 \| 86,4
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	81,0 \| 95,5 \| 82,4 \| 65,0
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	73,4 \| 88,6 \| 75,6 \| 56,2
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	63,0 \| 85,4 \| 64,1 \| 39,4
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	56,2 \| 82,6 \| 55,4 \| 30,5
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	55,6 \| 85,4 \| 54,7 \| 26,6
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	52,8 \| 82,6 \| 55,2 \| 20,6
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	49,0 \| 81,6 \| 46,4 \| 19,0
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	48,8 \| 83,7 \| 43,8 \| 19,0
D-384	46,3	280	13,554	EN 10270-1	1791,169	147,85	132,15	49,0 \| 81,6 \| 49,7 \| 15,6
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	45,5 \| 82,3 \| 42,2 \| 12,1
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	43,5 \| 83,0 \| 36,7 \| 10,7
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	42,2 \| 82,7 \| 35,6 \| 8,2

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202081; Mola de compressão D-318E

País de origem: DE, German; Mola de compressão D-318E
