Mola de compressão D-316 Aço mola Ø 4 x 50 x 230 mm

Descontos por quantidade - Mola de compressão D-316

Quantidade	Preço individual [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Mola de compressão Comprar

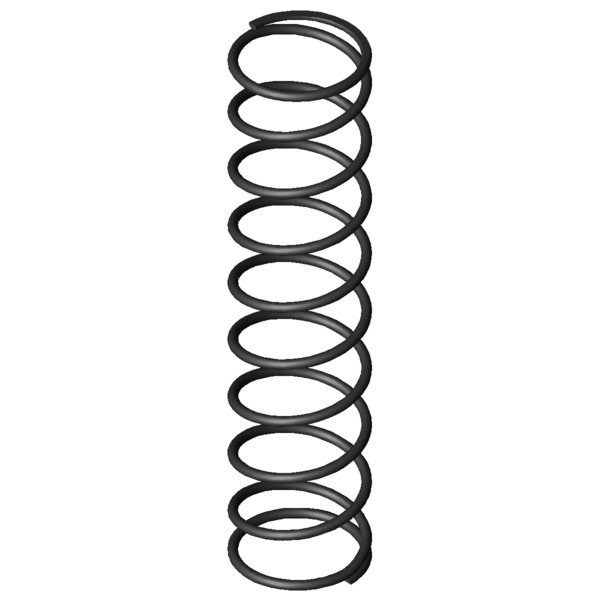

Imagem do Produto Mola de compressão D-316

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-316

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	50	mm	Diâmetro médio de enrolamento
De	54	mm	Diâmetro externo de enrolamento
Dd	44,8	mm	Maior diâmetro do mandril
Dh	56,2	mm	Diâmetro mais pequeno de manga
L0	230	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	433,557	N	Força máxima com carga estática
Ln	53,37	mm	Comprimento mais pequeno com carga estática
sn	176,63	mm	Maior deslocamento da mola com carga estática
Fndyn	395,189	N	Força máxima com carga dinâmica
Lndyn	69	mm	Comprimento mais pequeno com carga dinâmica
shdyn	60,02	mm	Maior deslocamento da mola com carga dinâmica
S	26,588	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,455	N/mm	Flecha da mola
Gew	163,8323	g	Peso do artigo
Fntol	21,42	N	(+/-) tolerância para força máxima estática
Fndtol	21,21	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	6	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AC	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-316 Aço mola Ø 4 x 50 x 230 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-316 Aço mola Ø 4 x 50 x 230 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-316 Aço mola Ø 4 x 50 x 230 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-316 Aço mola Ø 4 x 50 x 230 mm

cálculo do caminho de força Mola de compressão D-316

Formulário de consulta Mola de compressão D-316 Aço mola Ø 4 x 50 x 230 mm

Formulário de consulta Mola de compressão D-316

Molas de compressão semelhantes para Mola de compressão D-316 Aço mola Ø 4 x 50 x 230 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-316	EN 10270-1	4	54	230	433,557	53,37	176,63	8,5	2,455	100,0 \| 100,0 \| 100,0 \| 100,0
VD-316	1.4310	4	54	230	372,38	53,37	176,63	8,5	2,108	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-21	46	208	0,569	EN 10270-1	96,677	38,03	169,97	53,9 \| 79,4 \| 59,3 \| 23,2
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	64,2 \| 84,0 \| 65,1 \| 43,4
D-289A	55	180	1,397	EN 10270-1	205,866	32,68	147,32	69,3 \| 85,5 \| 65,4 \| 56,9
D-313E-13	48	200	1,955	EN 10270-1	283,436	55,01	144,99	80,7 \| 88,6 \| 73,7 \| 79,6
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	89,6 \| 95,1 \| 87,2 \| 86,4
D-339J-04	58	210	2,182	EN 10270-1	277,7	82,75	127,25	82,7 \| 91,1 \| 68,0 \| 88,9
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	85,0 \| 93,1 \| 72,2 \| 89,7
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	100,0 \| 100,0 \| 100,0 \| 100,0
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	89,5 \| 86,8 \| 92,7 \| 89,2
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	85,1 \| 93,1 \| 87,0 \| 75,3
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	79,2 \| 92,0 \| 80,7 \| 65,1
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	73,6 \| 86,8 \| 73,8 \| 60,2
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	63,4 \| 86,1 \| 52,7 \| 51,4
D-347	55	195	5,993	EN 10270-1	790,28	63,13	131,88	64,5 \| 87,7 \| 64,8 \| 41,0
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	63,5 \| 85,1 \| 64,9 \| 40,5
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	59,6 \| 83,8 \| 59,6 \| 35,4
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	53,9 \| 84,6 \| 51,3 \| 25,8
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	54,3 \| 83,8 \| 55,3 \| 23,9
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	50,5 \| 82,5 \| 47,0 \| 22,0
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	45,0 \| 78,8 \| 42,2 \| 14,0
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	44,2 \| 83,0 \| 37,4 \| 12,4
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	41,6 \| 79,9 \| 35,5 \| 9,5
D-408	58	230	26,706	EN 10270-1	2620,936	131,86	98,14	42,1 \| 81,0 \| 36,1 \| 9,2

Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202081; Mola de compressão D-316

País de origem: DE, German; Mola de compressão D-316
