Mola de compressão D-389N Aço mola Ø 7 x 43 x 228 mm

Descontos por quantidade - Mola de compressão D-389N

Quantidade	Preço individual [EUR]
1	15,7400 EUR
2	12,5400 EUR
3	8,4100 EUR
7	6,6100 EUR
17	5,0200 EUR
37	4,3300 EUR
75	4,2600 EUR
125	4,2510 EUR
175	4,2214 EUR
250	4,1716 EUR
350	4,0828 EUR

Mola de compressão Comprar

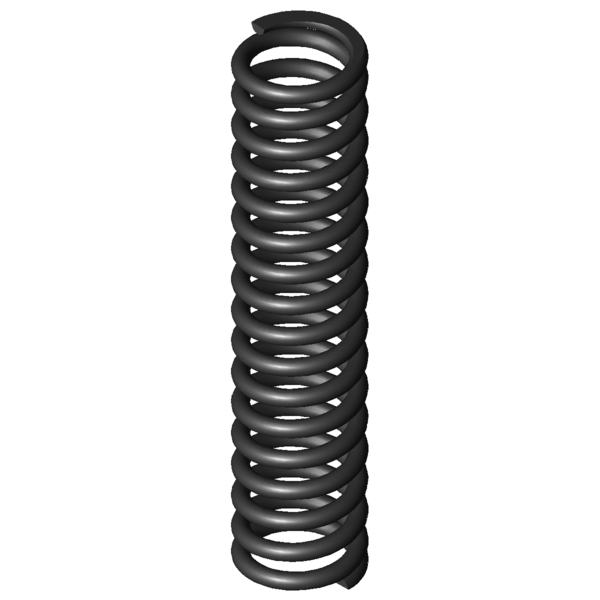

Imagem do Produto Mola de compressão D-389N

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-389N

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	7	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	43	mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dd	34,8	mm	Maior diâmetro do mandril
Dh	51,4	mm	Diâmetro mais pequeno de manga
L0	228	mm	Comprimento não tensionado da mola
Lk	83,2	mm	Comprimento de dobra
Fn	1756,744	N	Força máxima com carga estática
Ln	139,49	mm	Comprimento mais pequeno com carga estática
sn	88,51	mm	Maior deslocamento da mola com carga estática
Fndyn	1588,06	N	Força máxima com carga dinâmica
Lndyn	147,99	mm	Comprimento mais pequeno com carga dinâmica
shdyn	45,15	mm	Maior deslocamento da mola com carga dinâmica
S	14,258	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	15,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	19,848	N/mm	Flecha da mola
Gew	719,1555	g	Peso do artigo
Fntol	106	N	(+/-) tolerância para força máxima estática
Fndtol	104	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	4,04	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AP	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-389N Aço mola Ø 7 x 43 x 228 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-389N Aço mola Ø 7 x 43 x 228 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-389N Aço mola Ø 7 x 43 x 228 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-389N Aço mola Ø 7 x 43 x 228 mm

cálculo do caminho de força Mola de compressão D-389N

Formulário de consulta Mola de compressão D-389N Aço mola Ø 7 x 43 x 228 mm

Formulário de consulta Mola de compressão D-389N

Molas de compressão semelhantes para Mola de compressão D-389N Aço mola Ø 7 x 43 x 228 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-389N	EN 10270-1	7	50	228	1756,744	139,49	88,51	15,5	19,848	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389N	1.4310	7	50	228	1508,86	139,49	88,51	15,5	17,048	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	44,2 \| 83,0 \| 37,4 \| 12,4
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	46,4 \| 80,7 \| 42,2 \| 16,4
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	50,7 \| 86,5 \| 46,6 \| 19,0
D-339M	50	187	4,668	EN 10270-1	580,828	62,58	124,42	52,6 \| 82,1 \| 52,1 \| 23,5
D-364R-44	54	200	4,777	EN 10270-1	302,028	136,77	63,23	51,7 \| 86,8 \| 44,3 \| 24,1
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	57,1 \| 83,8 \| 60,6 \| 27,1
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	63,1 \| 90,0 \| 64,5 \| 35,0
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	62,6 \| 83,8 \| 64,0 \| 40,1
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	70,0 \| 91,3 \| 70,9 \| 47,9
D-364J-24	48	185	9,715	EN 10270-1	895,915	92,78	92,22	69,2 \| 85,2 \| 73,5 \| 48,9
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	71,5 \| 90,0 \| 72,8 \| 51,7
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	72,3 \| 91,4 \| 69,3 \| 56,2
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	67,5 \| 89,4 \| 44,8 \| 68,3
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	90,0 \| 95,3 \| 86,2 \| 88,6
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	100,0 \| 100,0 \| 100,0 \| 100,0
D-383	46,3	195	20,06	EN 10270-1	1825,76	103,99	91,01	95,0 \| 89,4 \| 96,7 \| 98,9
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	85,6 \| 96,2 \| 83,7 \| 77,0
D-408	58	230	26,706	EN 10270-1	2620,936	131,86	98,14	81,3 \| 90,9 \| 78,6 \| 74,3
D-389N-04	46	194	31,719	EN 10270-1	2399,97	118,34	75,66	78,1 \| 92,4 \| 79,3 \| 62,6
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	74,4 \| 91,8 \| 75,1 \| 56,3
D-414M-04	57	230	43,17	EN 10270-1	2936,622	161,98	68,02	67,5 \| 88,2 \| 68,3 \| 46,0
D-413	48	190	52,16	EN 10270-1	3142,64	129,75	60,25	63,0 \| 88,9 \| 62,0 \| 38,1
D-438	60	230	65,2	EN 10270-1	4421,375	162,19	67,81	57,6 \| 84,2 \| 58,2 \| 30,4
D-447	50	239	102,697	EN 10270-1	4598,753	194,22	44,78	50,7 \| 88,5 \| 44,4 \| 19,3
D-445D	55	238	149,063	EN 10270-1	6111,568	197	41	45,5 \| 85,6 \| 37,5 \| 13,3

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-389N

País de origem: DE, German; Mola de compressão D-389N
