Mola de compressão D-322A Aço mola Ø 4 x 40 x 235 mm

Descontos por quantidade - Mola de compressão D-322A

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

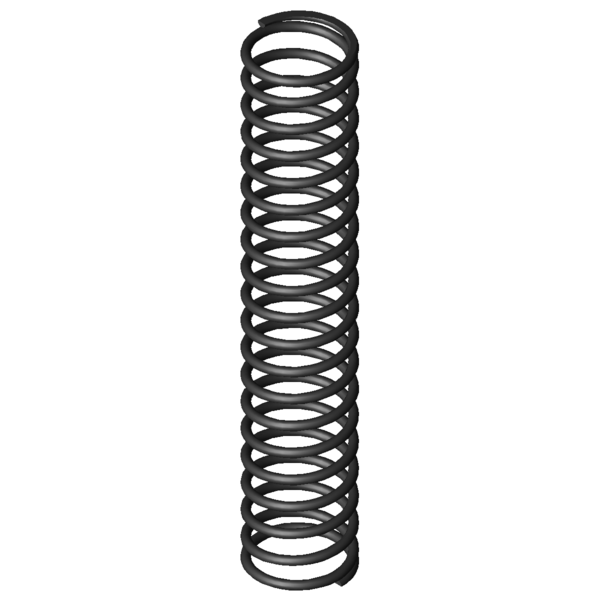

Imagem do Produto Mola de compressão D-322A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-322A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	40	mm	Diâmetro médio de enrolamento
De	44	mm	Diâmetro externo de enrolamento
Dd	34,9	mm	Maior diâmetro do mandril
Dh	45,8	mm	Diâmetro mais pequeno de manga
L0	235	mm	Comprimento não tensionado da mola
Lk	133,45	mm	Comprimento de dobra
Fn	296,264	N	Força máxima com carga estática
Ln	100,5	mm	Comprimento mais pequeno com carga estática
sn	134,5	mm	Maior deslocamento da mola com carga estática
Fndyn	275,889	N	Força máxima com carga dinâmica
Lndyn	109,75	mm	Comprimento mais pequeno com carga dinâmica
shdyn	117,95	mm	Maior deslocamento da mola com carga dinâmica
S	12,486	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,203	N/mm	Flecha da mola
Gew	255,8904	g	Peso do artigo
Fntol	19,52	N	(+/-) tolerância para força máxima estática
Fndtol	19,22	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	6,85	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-322A Aço mola Ø 4 x 40 x 235 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-322A Aço mola Ø 4 x 40 x 235 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-322A Aço mola Ø 4 x 40 x 235 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-322A Aço mola Ø 4 x 40 x 235 mm

cálculo do caminho de força Mola de compressão D-322A

Formulário de consulta Mola de compressão D-322A Aço mola Ø 4 x 40 x 235 mm

Formulário de consulta Mola de compressão D-322A

Molas de compressão semelhantes para Mola de compressão D-322A Aço mola Ø 4 x 40 x 235 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-322A	EN 10270-1	4	44	235	296,264	100,5	134,5	18,5	2,203	100,0 \| 100,0 \| 100,0 \| 100,0
VD-322A	1.4310	4	44	235	254,459	100,5	134,5	18,5	1,892	92,9 \| 100,0 \| 92,9 \| 85,9
VD-322	1.4310	4	44	235	460,6	70,5	164,5	12,5	2,8	83,9 \| 100,0 \| 73,0 \| 78,7

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263G	38	228	0,548	EN 10270-1	105,289	35,69	192,31	52,4 \| 79,5 \| 52,7 \| 24,9
D-263V-21	46	208	0,569	EN 10270-1	96,677	38,03	169,97	54,6 \| 82,2 \| 55,9 \| 25,8
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	57,6 \| 85,3 \| 56,6 \| 30,9
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	64,4 \| 87,9 \| 64,3 \| 41,0
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	67,8 \| 84,3 \| 70,8 \| 48,4
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	76,1 \| 87,9 \| 79,7 \| 60,6
D-297B	35,2	230	1,863	EN 10270-1	286,135	76,4	153,6	87,5 \| 86,0 \| 92,1 \| 84,6
D-313E-13	48	200	1,955	EN 10270-1	283,436	55,01	144,99	90,6 \| 88,9 \| 94,2 \| 88,7
D-291	43,2	190	1,964	EN 10270-1	289,258	42,7	147,31	90,0 \| 86,3 \| 94,5 \| 89,1
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	91,6 \| 95,5 \| 82,9 \| 96,2
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	100,0 \| 100,0 \| 100,0 \| 100,0
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	88,5 \| 91,9 \| 77,2 \| 96,2
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	78,7 \| 100,0 \| 68,5 \| 67,6
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	64,4 \| 88,3 \| 64,0 \| 41,0
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	58,7 \| 88,3 \| 60,2 \| 27,7
D-359A	37	230	8,636	EN 10270-1	771,528	140,66	89,34	55,1 \| 87,3 \| 52,4 \| 25,5
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	54,2 \| 87,3 \| 54,4 \| 21,0
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	50,4 \| 85,3 \| 46,1 \| 19,8
D-383A	46,3	195	13,554	EN 10270-1	639,051	147,85	47,15	45,8 \| 80,5 \| 40,7 \| 16,3
D-384	46,3	280	13,554	EN 10270-1	1791,169	147,85	132,15	51,5 \| 80,8 \| 57,4 \| 16,3
D-364R-12	39	254	18,002	EN 10270-1	1827,231	152,5	101,5	47,1 \| 83,4 \| 45,8 \| 12,2
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	44,4 \| 80,7 \| 41,3 \| 11,1
D-383	46,3	195	20,06	EN 10270-1	1825,76	103,99	91,01	44,5 \| 80,5 \| 41,9 \| 11,0
D-389A	38,3	225	21,767	EN 10270-1	1109,881	174,01	50,99	41,5 \| 82,1 \| 32,3 \| 10,1
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	44,5 \| 84,1 \| 40,9 \| 8,5
D-389	38,3	225	26,473	EN 10270-1	2109,513	145,32	79,68	42,4 \| 82,1 \| 36,6 \| 8,3

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-322A

País de origem: DE, German; Mola de compressão D-322A
