Mola de compressão D-263G Aço mola Ø 2,2 x 35,8 x 228 mm

Descontos por quantidade - Mola de compressão D-263G

Quantidade	Preço individual [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Mola de compressão Comprar

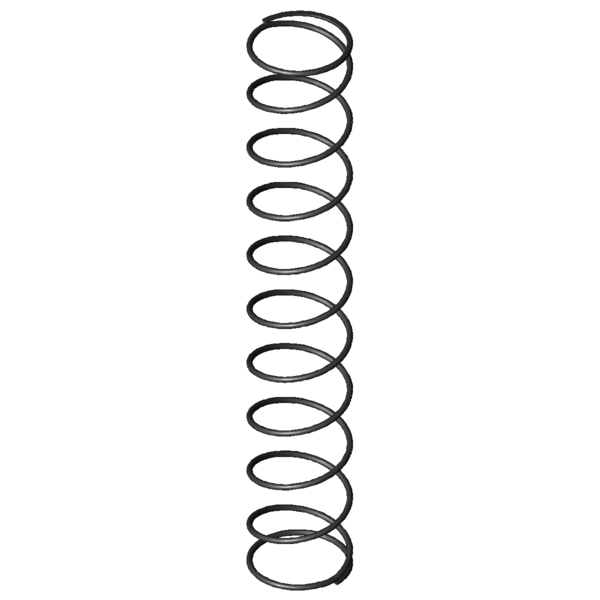

Imagem do Produto Mola de compressão D-263G

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263G

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	35,8	mm	Diâmetro médio de enrolamento
De	38	mm	Diâmetro externo de enrolamento
Dd	32,7	mm	Maior diâmetro do mandril
Dh	40,3	mm	Diâmetro mais pequeno de manga
L0	228	mm	Comprimento não tensionado da mola
Lk	149,8	mm	Comprimento de dobra
Fn	105,289	N	Força máxima com carga estática
Ln	35,69	mm	Comprimento mais pequeno com carga estática
sn	192,31	mm	Maior deslocamento da mola com carga estática
Fndyn	102,443	N	Força máxima com carga dinâmica
Lndyn	40,89	mm	Comprimento mais pequeno com carga dinâmica
shdyn	67,45	mm	Maior deslocamento da mola com carga dinâmica
S	23,768	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,548	N/mm	Flecha da mola
Gew	38,8639	g	Peso do artigo
Fntol	6,52	N	(+/-) tolerância para força máxima estática
Fndtol	6,48	N	(+/-) tolerância para força máxima dinâmica
Detol	0,7	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	9,03	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	K	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263G Aço mola Ø 2,2 x 35,8 x 228 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263G Aço mola Ø 2,2 x 35,8 x 228 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263G Aço mola Ø 2,2 x 35,8 x 228 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263G Aço mola Ø 2,2 x 35,8 x 228 mm

cálculo do caminho de força Mola de compressão D-263G

Formulário de consulta Mola de compressão D-263G Aço mola Ø 2,2 x 35,8 x 228 mm

Formulário de consulta Mola de compressão D-263G

Molas de compressão semelhantes para Mola de compressão D-263G Aço mola Ø 2,2 x 35,8 x 228 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263G	EN 10270-1	2,2	38	228	105,289	35,69	192,31	9,5	0,548	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263G	1.4310	2,2	38	228	90,432	35,69	192,31	9,5	0,47	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207JD	35,5	260	0,105	EN 10270-1	23,297	38,08	221,93	52,2 \| 83,1 \| 54,4 \| 19,2
D-207JJ	34	239	0,12	EN 10270-1	24,299	36,83	202,17	55,1 \| 84,4 \| 59,1 \| 22,0
D-234J	34	205	0,524	EN 10270-1	90,483	32,2	172,8	91,2 \| 90,1 \| 87,9 \| 95,6
D-263G	38	228	0,548	EN 10270-1	105,289	35,69	192,31	100,0 \| 100,0 \| 100,0 \| 100,0
D-267A	34,5	245	0,656	EN 10270-1	116,691	67,24	177,76	88,5 \| 90,6 \| 91,3 \| 83,4
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	86,2 \| 91,2 \| 86,8 \| 80,5
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	74,9 \| 90,6 \| 77,7 \| 56,4
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	60,1 \| 86,6 \| 60,7 \| 33,1
D-288Z-14	37	190	1,68	EN 10270-1	227,628	54,48	135,53	58,5 \| 84,7 \| 58,4 \| 32,6
D-297A	35,2	190	1,762	EN 10270-1	193,133	80,4	109,6	56,1 \| 81,6 \| 55,8 \| 31,1
D-297B	35,2	230	1,863	EN 10270-1	286,135	76,4	153,6	58,2 \| 86,8 \| 58,3 \| 29,4
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	52,4 \| 79,5 \| 52,7 \| 24,9
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	54,8 \| 82,7 \| 57,9 \| 23,9
D-297	35,2	190	2,608	EN 10270-1	348,429	56,4	133,6	50,8 \| 81,6 \| 49,8 \| 21,0
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	49,6 \| 79,5 \| 52,6 \| 16,8
D-329A	36	250	3,537	EN 10270-1	475,275	115,64	134,36	47,3 \| 80,3 \| 46,0 \| 15,5
D-329	36	250	4,302	EN 10270-1	660,363	96,5	153,5	47,0 \| 80,3 \| 47,9 \| 12,7
D-359A	37	230	8,636	EN 10270-1	771,528	140,66	89,34	38,9 \| 80,2 \| 30,1 \| 6,3
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	39,7 \| 80,2 \| 33,7 \| 5,2

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-263G

País de origem: DE, German; Mola de compressão D-263G
