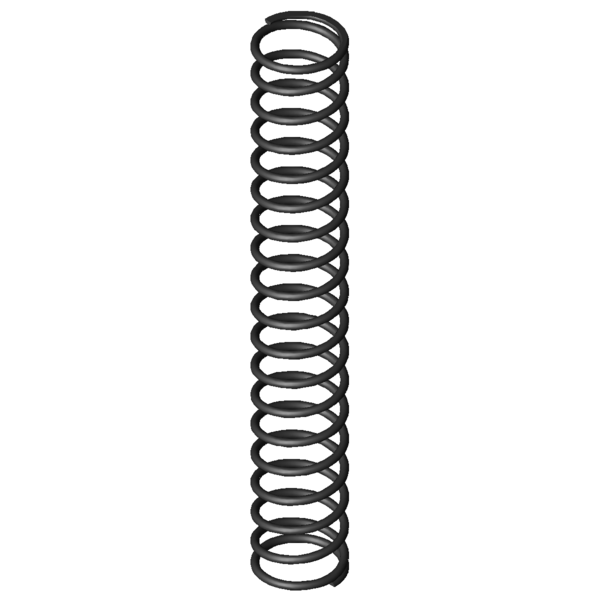

| Tipo de material |
EN 10270-1 |
- |
Tipo de material |
| Estado das extremidades das molas |
Encostado e rectificado |
- |
Estado das extremidades das molas |
| F1 |
- |
N |
Força da mola pré-tensionada |
| L1 |
- |
mm |
Comprimento da mola pré-tensionada |
| s1 |
- |
mm |
Deslocamento da mola pré-tensionada |
| F2 |
- |
N |
Força da mola tensionada |
| L2 |
- |
mm |
Comprimento da mola tensionada |
| s2 |
- |
mm |
Deslocamento da mola tensionada |
| d |
3,2 |
mm |
Diâmetro do arame |
| Di |
- |
mm |
Diâmetro interno de enrolamento |
| D |
32 |
mm |
Diâmetro médio de enrolamento |
| De |
35,2 |
mm |
Diâmetro externo de enrolamento |
| Dd |
27,8 |
mm |
Maior diâmetro do mandril |
| Dh |
36,9 |
mm |
Diâmetro mais pequeno de manga |
| L0 |
230 |
mm |
Comprimento não tensionado da mola |
| Lk |
172,1 |
mm |
Comprimento de dobra |
| Fn |
286,135 |
N |
Força máxima com carga estática |
| Ln |
76,4 |
mm |
Comprimento mais pequeno com carga estática |
| sn |
153,6 |
mm |
Maior deslocamento da mola com carga estática |
| Fndyn |
273,095 |
N |
Força máxima com carga dinâmica |
| Lndyn |
83,4 |
mm |
Comprimento mais pequeno com carga dinâmica |
| shdyn |
74,36 |
mm |
Maior deslocamento da mola com carga dinâmica |
| S |
12,96 |
mm |
Passo da mola (centro de enrolamento até centro de enrolamento) |
| n |
17,5 |
Unidade |
N.º de enrolamentos de efeito de mola |
| nt |
- |
Unidade |
N.º total de enrolamentos |
| R |
1,863 |
N/mm |
Flecha da mola |
| Gew |
124,6249 |
g |
Peso do artigo |
| Fntol |
14,67 |
N |
(+/-) tolerância para força máxima estática |
| Fndtol |
14,47 |
N |
(+/-) tolerância para força máxima dinâmica |
| Detol |
0,6 |
mm |
(+/-) tolerância para diâmetro de enrolamento |
| L0tol |
5,57 |
mm |
(+/-) tolerância para comprimento não tensionado da mola |
| PG |
P |
- |
Grupo de preços para este artigo |
| F1tol |
- |
N |
(+/-) tolerância força da mola pré-tensionada |
| F2tol |
- |
N |
(+/-) tolerância força da mola tensionada |
