Mola de compressão D-298 Aço mola Ø 3,2 x 32 x 280 mm

Descontos por quantidade - Mola de compressão D-298

Quantidade	Preço individual [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Mola de compressão Comprar

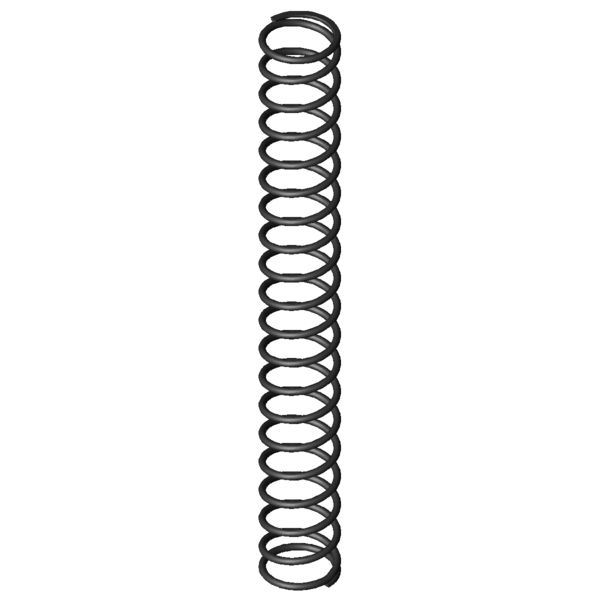

Imagem do Produto Mola de compressão D-298

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-298

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	32	mm	Diâmetro médio de enrolamento
De	35,2	mm	Diâmetro externo de enrolamento
Dd	27,8	mm	Maior diâmetro do mandril
Dh	36,9	mm	Diâmetro mais pequeno de manga
L0	280	mm	Comprimento não tensionado da mola
Lk	235,4	mm	Comprimento de dobra
Fn	351,728	N	Força máxima com carga estática
Ln	80,4	mm	Comprimento mais pequeno com carga estática
sn	199,6	mm	Maior deslocamento da mola com carga estática
Fndyn	322,476	N	Força máxima com carga dinâmica
Lndyn	97	mm	Comprimento mais pequeno com carga dinâmica
shdyn	68,3	mm	Maior deslocamento da mola com carga dinâmica
S	14,962	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,762	N/mm	Flecha da mola
Gew	131,0159	g	Peso do artigo
Fntol	15,6	N	(+/-) tolerância para força máxima estática
Fndtol	15,4	N	(+/-) tolerância para força máxima dinâmica
Detol	0,6	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	5,86	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	P	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-298 Aço mola Ø 3,2 x 32 x 280 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-298 Aço mola Ø 3,2 x 32 x 280 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-298 Aço mola Ø 3,2 x 32 x 280 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-298 Aço mola Ø 3,2 x 32 x 280 mm

cálculo do caminho de força Mola de compressão D-298

Formulário de consulta Mola de compressão D-298 Aço mola Ø 3,2 x 32 x 280 mm

Formulário de consulta Mola de compressão D-298

Molas de compressão semelhantes para Mola de compressão D-298 Aço mola Ø 3,2 x 32 x 280 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-298	EN 10270-1	3,2	35,2	280	351,728	80,4	199,6	18,5	1,762	88,7 \| 100,0 \| 83,8 \| 82,2
VD-298	1.4310	3,2	35,2	280	302,097	80,4	199,6	18,5	1,514	95,3 \| 100,0 \| 90,0 \| 95,7
VD-298A	1.4310	3,2	35,2	280	228,48	96,4	183,6	22,5	1,244	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207O	28	292	0,234	EN 10270-1	58,851	40,61	251,39	46,3 \| 75,1 \| 47,6 \| 16,2
D-232J	30	294	0,308	EN 10270-1	76,743	44,56	249,44	50,5 \| 78,9 \| 51,2 \| 21,2
D-234K	34	332	0,321	EN 10270-1	90,5	50	282	51,0 \| 81,1 \| 49,6 \| 22,1
D-239A	27	290	0,464	EN 10270-1	104,762	64,05	225,95	57,0 \| 78,6 \| 60,3 \| 32,0
D-234J	34	205	0,524	EN 10270-1	90,483	32,2	172,8	59,2 \| 77,4 \| 64,1 \| 36,1
D-263G	38	228	0,548	EN 10270-1	105,289	35,69	192,31	62,1 \| 80,9 \| 67,5 \| 37,8
D-239	27	290	0,564	EN 10270-1	125,212	67,95	222,05	60,8 \| 78,6 \| 64,9 \| 38,9
D-267A	34,5	245	0,656	EN 10270-1	116,691	67,24	177,76	67,8 \| 87,9 \| 70,3 \| 45,3
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	78,7 \| 93,2 \| 80,6 \| 62,3
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	79,4 \| 87,9 \| 83,2 \| 67,1
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	87,7 \| 96,2 \| 88,5 \| 78,3
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	91,4 \| 93,2 \| 88,9 \| 92,2
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	89,0 \| 89,8 \| 89,5 \| 87,7
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	88,7 \| 100,0 \| 83,8 \| 82,2
D-297B	35,2	230	1,863	EN 10270-1	286,135	76,4	153,6	86,7 \| 94,0 \| 88,3 \| 77,8
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	77,4 \| 88,5 \| 80,5 \| 63,3
D-329BH	34	330	2,646	EN 10270-1	394,525	180,92	149,08	72,1 \| 87,1 \| 74,3 \| 54,7
D-329A	36	250	3,537	EN 10270-1	475,275	115,64	134,36	64,9 \| 89,0 \| 64,6 \| 41,0
D-329	36	250	4,302	EN 10270-1	660,363	96,5	153,5	61,5 \| 89,0 \| 61,9 \| 33,7
D-359A	37	230	8,636	EN 10270-1	771,528	140,66	89,34	46,3 \| 80,4 \| 41,6 \| 16,8
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	45,4 \| 80,4 \| 41,9 \| 13,8
D-359A-09	34	206	13,053	EN 10270-1	1056,725	125,05	80,95	41,3 \| 78,1 \| 34,6 \| 11,1
D-359A-20	32	300	13,479	EN 10270-1	1504,887	188,35	111,65	44,2 \| 82,7 \| 39,2 \| 10,7
D-364R-12	39	254	18,002	EN 10270-1	1827,231	152,5	101,5	40,6 \| 78,7 \| 34,9 \| 8,0
D-389A	38,3	225	21,767	EN 10270-1	1109,881	174,01	50,99	35,6 \| 74,4 \| 25,9 \| 6,7
D-389	38,3	225	26,473	EN 10270-1	2109,513	145,32	79,68	35,9 \| 74,4 \| 28,0 \| 5,5
D-389A-12	39	254	28,009	EN 10270-1	2106,913	178,78	75,22	36,1 \| 76,2 \| 26,8 \| 5,2

Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-298

País de origem: DE, German; Mola de compressão D-298
