Mola de compressão D-289C-04 Aço mola Ø 3,2 x 44,8 x 275 mm

Descontos por quantidade - Mola de compressão D-289C-04

Quantidade	Preço individual [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Mola de compressão Comprar

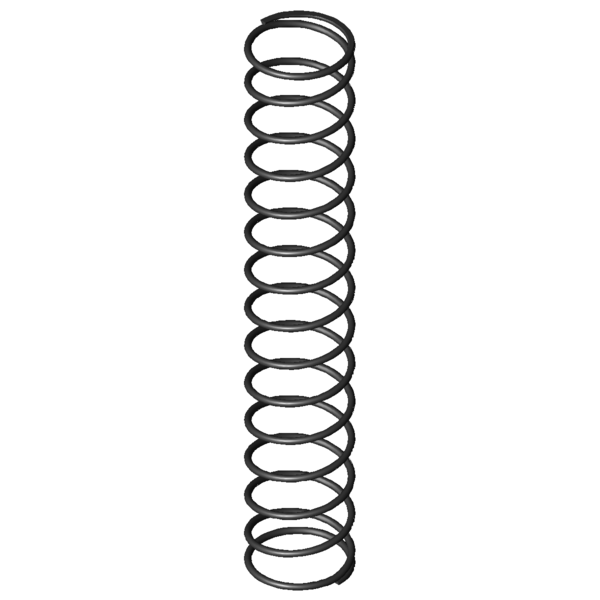

Imagem do Produto Mola de compressão D-289C-04

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-289C-04

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	44,8	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	40,4	mm	Maior diâmetro do mandril
Dh	50	mm	Diâmetro mais pequeno de manga
L0	275	mm	Comprimento não tensionado da mola
Lk	170,6	mm	Comprimento de dobra
Fn	183,381	N	Força máxima com carga estática
Ln	66,62	mm	Comprimento mais pequeno com carga estática
sn	208,38	mm	Maior deslocamento da mola com carga estática
Fndyn	175,893	N	Força máxima com carga dinâmica
Lndyn	75,13	mm	Comprimento mais pequeno com carga dinâmica
shdyn	127,69	mm	Maior deslocamento da mola com carga dinâmica
S	20,133	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	13,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,88	N/mm	Flecha da mola
Gew	138,6851	g	Peso do artigo
Fntol	11,99	N	(+/-) tolerância para força máxima estática
Fndtol	11,87	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	10,49	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	P	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-289C-04 Aço mola Ø 3,2 x 44,8 x 275 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-289C-04 Aço mola Ø 3,2 x 44,8 x 275 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-289C-04 Aço mola Ø 3,2 x 44,8 x 275 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-289C-04 Aço mola Ø 3,2 x 44,8 x 275 mm

cálculo do caminho de força Mola de compressão D-289C-04

Formulário de consulta Mola de compressão D-289C-04 Aço mola Ø 3,2 x 44,8 x 275 mm

Formulário de consulta Mola de compressão D-289C-04

Molas de compressão semelhantes para Mola de compressão D-289C-04 Aço mola Ø 3,2 x 44,8 x 275 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-289C-04	EN 10270-1	3,2	48	275	183,381	66,62	208,38	13,5	0,88	100,0 \| 100,0 \| 100,0 \| 100,0
VD-289C-04	1.4310	3,2	48	275	157,505	66,62	208,38	13,5	0,756	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-22	46	330	0,358	EN 10270-1	97,604	57,45	272,55	63,8 \| 85,8 \| 64,8 \| 40,7
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	82,2 \| 84,3 \| 85,0 \| 77,2
D-288J	48	273	0,714	EN 10270-1	162,557	45,26	227,74	88,9 \| 95,6 \| 90,1 \| 81,1
D-288X-23	48	295	0,724	EN 10270-1	170,312	59,91	235,09	89,6 \| 95,7 \| 90,8 \| 82,3
D-289B	55	307	0,809	EN 10270-1	206,469	51,79	255,21	89,8 \| 92,3 \| 85,2 \| 91,9
D-289C-04	48	275	0,88	EN 10270-1	183,381	66,62	208,38	100,0 \| 100,0 \| 100,0 \| 100,0
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	95,4 \| 96,7 \| 92,1 \| 97,5
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	85,6 \| 89,2 \| 85,0 \| 82,6
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	85,3 \| 89,8 \| 88,4 \| 77,5
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	81,0 \| 96,7 \| 80,3 \| 65,9
D-313E-14	48	280	1,396	EN 10270-1	287,457	74,14	205,86	80,0 \| 95,7 \| 81,3 \| 63,0
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	65,4 \| 88,8 \| 65,8 \| 41,5
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	63,0 \| 85,7 \| 63,2 \| 40,0
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	57,9 \| 83,2 \| 58,6 \| 32,0
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	60,5 \| 86,4 \| 64,4 \| 30,8
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	56,4 \| 85,7 \| 56,6 \| 27,0
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	54,2 \| 83,2 \| 57,8 \| 21,6
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	51,2 \| 83,1 \| 50,6 \| 19,9
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	50,7 \| 83,1 \| 52,5 \| 16,4
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	41,8 \| 75,7 \| 37,0 \| 12,7
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	41,6 \| 75,7 \| 40,6 \| 8,6

Número de molas metálicas semelhantes: 20

Número de tarifa alfandegária: 73202081; Mola de compressão D-289C-04

País de origem: DE, German; Mola de compressão D-289C-04
