Mola de compressão D-289B Aço mola Ø 3,2 x 51,8 x 307 mm

Descontos por quantidade - Mola de compressão D-289B

Quantidade	Preço individual [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Mola de compressão Comprar

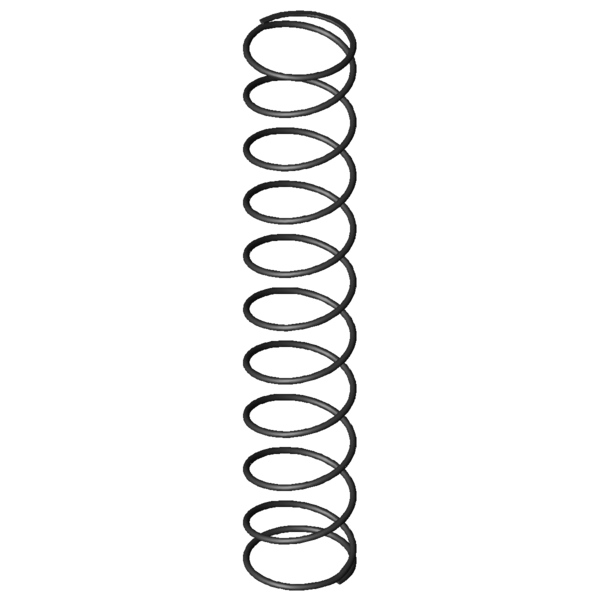

Imagem do Produto Mola de compressão D-289B

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-289B

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	51,8	mm	Diâmetro médio de enrolamento
De	55	mm	Diâmetro externo de enrolamento
Dd	47,1	mm	Maior diâmetro do mandril
Dh	58,4	mm	Diâmetro mais pequeno de manga
L0	307	mm	Comprimento não tensionado da mola
Lk	177,8	mm	Comprimento de dobra
Fn	206,469	N	Força máxima com carga estática
Ln	51,79	mm	Comprimento mais pequeno com carga estática
sn	255,21	mm	Maior deslocamento da mola com carga estática
Fndyn	200,4	N	Força máxima com carga dinâmica
Lndyn	59,29	mm	Comprimento mais pequeno com carga dinâmica
shdyn	100,51	mm	Maior deslocamento da mola com carga dinâmica
S	31,979	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,809	N/mm	Flecha da mola
Gew	118,9728	g	Peso do artigo
Fntol	12,46	N	(+/-) tolerância para força máxima estática
Fndtol	12,37	N	(+/-) tolerância para força máxima dinâmica
Detol	1,1	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	11,58	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	P	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-289B Aço mola Ø 3,2 x 51,8 x 307 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-289B Aço mola Ø 3,2 x 51,8 x 307 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-289B Aço mola Ø 3,2 x 51,8 x 307 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-289B Aço mola Ø 3,2 x 51,8 x 307 mm

cálculo do caminho de força Mola de compressão D-289B

Formulário de consulta Mola de compressão D-289B Aço mola Ø 3,2 x 51,8 x 307 mm

Formulário de consulta Mola de compressão D-289B

Molas de compressão semelhantes para Mola de compressão D-289B Aço mola Ø 3,2 x 51,8 x 307 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-289B	EN 10270-1	3,2	55	307	206,469	51,79	255,21	9,5	0,809	100,0 \| 100,0 \| 100,0 \| 100,0
VD-289B	1.4310	3,2	55	307	177,335	51,79	255,21	9,5	0,695	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-22	46	330	0,358	EN 10270-1	97,604	57,45	272,55	66,6 \| 84,9 \| 70,5 \| 44,3
D-288J	48	273	0,714	EN 10270-1	162,557	45,26	227,74	86,7 \| 87,9 \| 84,0 \| 88,2
D-288X-23	48	295	0,724	EN 10270-1	170,312	59,91	235,09	89,7 \| 92,4 \| 87,3 \| 89,5
D-289B	55	307	0,809	EN 10270-1	206,469	51,79	255,21	100,0 \| 100,0 \| 100,0 \| 100,0
D-289C-04	48	275	0,88	EN 10270-1	183,381	66,62	208,38	89,8 \| 92,3 \| 85,2 \| 91,9
D-313D	60	319	1,004	EN 10270-1	262,625	57,41	261,59	87,0 \| 92,3 \| 88,1 \| 80,6
D-317A	54	335	1,128	EN 10270-1	257,424	106,74	228,26	82,2 \| 89,9 \| 84,8 \| 71,7
D-313E-14	48	280	1,396	EN 10270-1	287,457	74,14	205,86	74,4 \| 89,1 \| 76,2 \| 57,9
D-317	54	335	1,669	EN 10270-1	434,441	74,72	260,28	70,4 \| 89,9 \| 72,8 \| 48,5
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	58,6 \| 84,4 \| 58,4 \| 33,0
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	56,3 \| 85,1 \| 54,5 \| 29,4
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	57,4 \| 86,5 \| 57,5 \| 28,3
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	52,7 \| 80,0 \| 56,2 \| 21,8
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	49,5 \| 80,2 \| 47,0 \| 21,4
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	51,9 \| 85,1 \| 50,8 \| 19,9
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	48,3 \| 81,2 \| 45,5 \| 18,3
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	47,4 \| 81,2 \| 45,8 \| 15,0
D-379A	56,3	365	5,706	EN 10270-1	1044,68	181,92	183,08	45,8 \| 77,5 \| 45,8 \| 14,2
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	40,9 \| 76,6 \| 34,4 \| 11,7

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-289B

País de origem: DE, German; Mola de compressão D-289B
