Mola de compressão D-263V-22 Aço mola Ø 2,5 x 43,5 x 330 mm

Descontos por quantidade - Mola de compressão D-263V-22

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de compressão Comprar

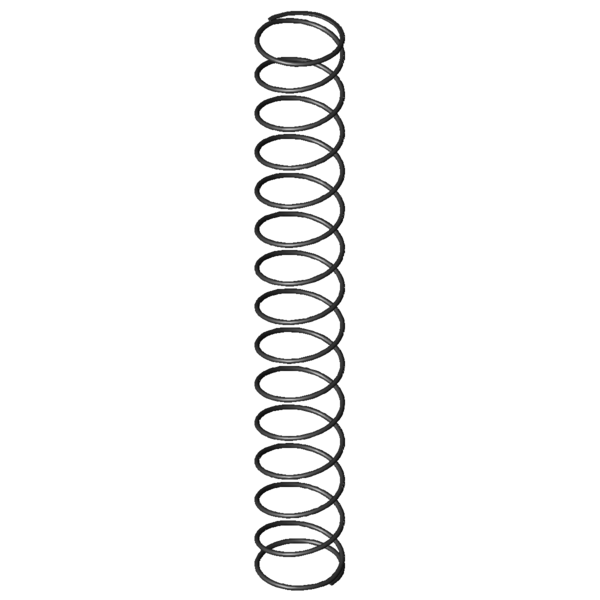

Imagem do Produto Mola de compressão D-263V-22

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263V-22

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	43,5	mm	Diâmetro médio de enrolamento
De	46	mm	Diâmetro externo de enrolamento
Dd	39,9	mm	Maior diâmetro do mandril
Dh	48,3	mm	Diâmetro mais pequeno de manga
L0	330	mm	Comprimento não tensionado da mola
Lk	257	mm	Comprimento de dobra
Fn	97,604	N	Força máxima com carga estática
Ln	57,45	mm	Comprimento mais pequeno com carga estática
sn	272,55	mm	Maior deslocamento da mola com carga estática
Fndyn	94,257	N	Força máxima com carga dinâmica
Lndyn	66,8	mm	Comprimento mais pequeno com carga dinâmica
shdyn	159,49	mm	Maior deslocamento da mola com carga dinâmica
S	24,259	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	13,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,358	N/mm	Flecha da mola
Gew	82,1904	g	Peso do artigo
Fntol	7,16	N	(+/-) tolerância para força máxima estática
Fndtol	7,11	N	(+/-) tolerância para força máxima dinâmica
Detol	0,9	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	15,91	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	M	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263V-22 Aço mola Ø 2,5 x 43,5 x 330 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263V-22 Aço mola Ø 2,5 x 43,5 x 330 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263V-22 Aço mola Ø 2,5 x 43,5 x 330 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263V-22 Aço mola Ø 2,5 x 43,5 x 330 mm

cálculo do caminho de força Mola de compressão D-263V-22

Formulário de consulta Mola de compressão D-263V-22 Aço mola Ø 2,5 x 43,5 x 330 mm

Formulário de consulta Mola de compressão D-263V-22

Molas de compressão semelhantes para Mola de compressão D-263V-22 Aço mola Ø 2,5 x 43,5 x 330 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263V-22	EN 10270-1	2,5	46	330	97,604	57,45	272,55	13,5	0,358	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263V-22	1.4310	2,5	46	330	83,832	57,45	272,55	13,5	0,308	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207JK	34	352	0,081	EN 10270-1	24,277	53,07	298,93	52,2 \| 75,9 \| 58,0 \| 22,7
D-234K	34	332	0,321	EN 10270-1	90,5	50	282	89,6 \| 84,4 \| 94,7 \| 89,6
D-263H	38	368	0,336	EN 10270-1	104,88	55,45	312,55	90,2 \| 86,8 \| 90,1 \| 93,7
D-263V-22	46	330	0,358	EN 10270-1	97,604	57,45	272,55	100,0 \| 100,0 \| 100,0 \| 100,0
D-263Z	42	389	0,417	EN 10270-1	136,167	62,14	326,86	85,2 \| 92,0 \| 77,5 \| 86,0
D-288J	48	273	0,714	EN 10270-1	162,557	45,26	227,74	70,4 \| 89,3 \| 71,8 \| 50,2
D-288X-23	48	295	0,724	EN 10270-1	170,312	59,91	235,09	70,2 \| 89,5 \| 71,8 \| 49,4
D-293A	43,2	405	0,742	EN 10270-1	224,422	102,48	302,53	66,5 \| 84,5 \| 66,8 \| 48,3
D-289B	55	307	0,809	EN 10270-1	206,469	51,79	255,21	66,6 \| 84,9 \| 70,5 \| 44,3
D-289C-04	48	275	0,88	EN 10270-1	183,381	66,62	208,38	63,8 \| 85,8 \| 64,8 \| 40,7
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	62,7 \| 85,1 \| 63,3 \| 39,7
D-293	43,2	405	0,902	EN 10270-1	288,356	85,4	319,61	61,3 \| 84,5 \| 59,6 \| 39,7
D-317A	54	335	1,128	EN 10270-1	257,424	106,74	228,26	58,2 \| 82,1 \| 60,8 \| 31,8
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	56,1 \| 85,1 \| 56,5 \| 26,8
D-313E-14	48	280	1,396	EN 10270-1	287,457	74,14	205,86	54,6 \| 83,4 \| 54,7 \| 25,6
D-317	54	335	1,669	EN 10270-1	434,441	74,72	260,28	54,2 \| 82,1 \| 59,0 \| 21,5
D-323A	44	340	1,811	EN 10270-1	397,539	120,5	219,5	52,5 \| 85,1 \| 52,5 \| 19,8
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	45,9 \| 76,7 \| 44,3 \| 16,9
D-323	44	340	2,203	EN 10270-1	527,547	100,5	239,5	51,5 \| 85,1 \| 53,2 \| 16,3

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-263V-22

País de origem: DE, German; Mola de compressão D-263V-22
