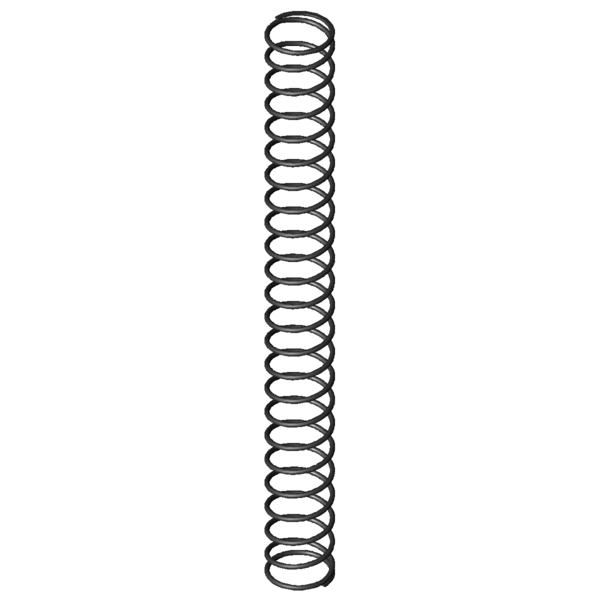

| Tipo de material |
EN 10270-1 |
- |
Tipo de material |
| Estado das extremidades das molas |
Encostado e rectificado |
- |
Estado das extremidades das molas |
| F1 |
|
N |
Força da mola pré-tensionada |
| L1 |
|
mm |
Comprimento da mola pré-tensionada |
| s1 |
|
mm |
Deslocamento da mola pré-tensionada |
| F2 |
|
N |
Força da mola tensionada |
| L2 |
|
mm |
Comprimento da mola tensionada |
| s2 |
|
mm |
Deslocamento da mola tensionada |
| d |
3,2 |
mm |
Diâmetro do arame |
| Di |
|
mm |
Diâmetro interno de enrolamento |
| D |
40 |
mm |
Diâmetro médio de enrolamento |
| De |
43,2 |
mm |
Diâmetro externo de enrolamento |
| Dd |
35,8 |
mm |
Maior diâmetro do mandril |
| Dh |
45,3 |
mm |
Diâmetro mais pequeno de manga |
| L0 |
405 |
mm |
Comprimento não tensionado da mola |
| Lk |
358,2 |
mm |
Comprimento de dobra |
| Fn |
224,422 |
N |
Força máxima com carga estática |
| Ln |
102,48 |
mm |
Comprimento mais pequeno com carga estática |
| sn |
302,53 |
mm |
Maior deslocamento da mola com carga estática |
| Fndyn |
215,495 |
N |
Força máxima com carga dinâmica |
| Lndyn |
114,51 |
mm |
Comprimento mais pequeno com carga dinâmica |
| shdyn |
157,54 |
mm |
Maior deslocamento da mola com carga dinâmica |
| S |
17,858 |
mm |
Passo da mola (centro de enrolamento até centro de enrolamento) |
| n |
22,5 |
Unidade |
N.º de enrolamentos de efeito de mola |
| nt |
|
Unidade |
N.º total de enrolamentos |
| R |
0,742 |
N/mm |
Flecha da mola |
| Gew |
195,725 |
g |
Peso do artigo |
| Fntol |
12,4 |
N |
(+/-) tolerância para força máxima estática |
| Fndtol |
12,27 |
N |
(+/-) tolerância para força máxima dinâmica |
| Detol |
0,6 |
mm |
(+/-) tolerância para diâmetro de enrolamento |
| L0tol |
12,18 |
mm |
(+/-) tolerância para comprimento não tensionado da mola |
| PG |
R |
- |
Grupo de preços para este artigo |
| F1tol |
|
N |
(+/-) tolerância força da mola pré-tensionada |
| F2tol |
|
N |
(+/-) tolerância força da mola tensionada |
