Mola de compressão D-263H Aço mola Ø 2,2 x 35,8 x 368 mm

Descontos por quantidade - Mola de compressão D-263H

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

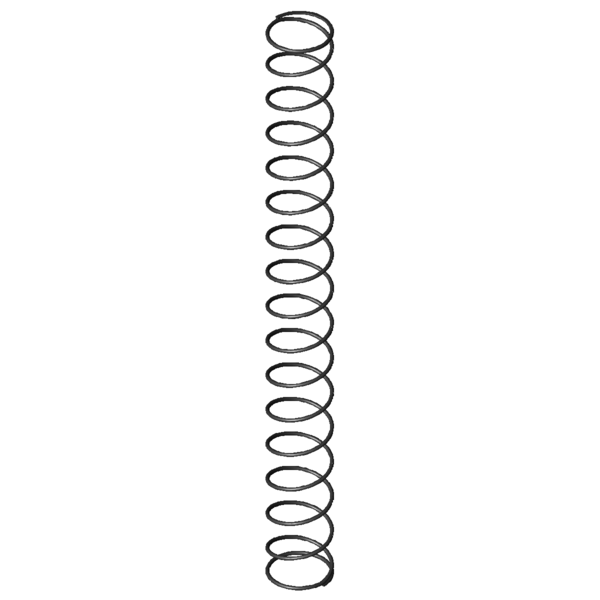

Imagem do Produto Mola de compressão D-263H

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263H

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	35,8	mm	Diâmetro médio de enrolamento
De	38	mm	Diâmetro externo de enrolamento
Dd	32,7	mm	Maior diâmetro do mandril
Dh	40,3	mm	Diâmetro mais pequeno de manga
L0	368	mm	Comprimento não tensionado da mola
Lk	326,8	mm	Comprimento de dobra
Fn	104,88	N	Força máxima com carga estática
Ln	55,45	mm	Comprimento mais pequeno com carga estática
sn	312,55	mm	Maior deslocamento da mola com carga estática
Fndyn	102,035	N	Força máxima com carga dinâmica
Lndyn	63,93	mm	Comprimento mais pequeno com carga dinâmica
shdyn	110,55	mm	Maior deslocamento da mola com carga dinâmica
S	23,6	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	15,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,336	N/mm	Flecha da mola
Gew	59,1407	g	Peso do artigo
Fntol	6,2	N	(+/-) tolerância para força máxima estática
Fndtol	6,15	N	(+/-) tolerância para força máxima dinâmica
Detol	0,7	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	13,78	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263H Aço mola Ø 2,2 x 35,8 x 368 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263H Aço mola Ø 2,2 x 35,8 x 368 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263H Aço mola Ø 2,2 x 35,8 x 368 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263H Aço mola Ø 2,2 x 35,8 x 368 mm

cálculo do caminho de força Mola de compressão D-263H

Formulário de consulta Mola de compressão D-263H Aço mola Ø 2,2 x 35,8 x 368 mm

Formulário de consulta Mola de compressão D-263H

Molas de compressão semelhantes para Mola de compressão D-263H Aço mola Ø 2,2 x 35,8 x 368 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263H	EN 10270-1	2,2	38	368	104,88	55,45	312,55	15,5	0,336	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263H	1.4310	2,2	38	368	90,081	55,45	312,55	15,5	0,288	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207JE	35,5	384	0,071	EN 10270-1	23,342	54,91	329,09	55,2 \| 85,8 \| 58,6 \| 21,1
D-207JK	34	352	0,081	EN 10270-1	24,277	53,07	298,93	56,0 \| 84,4 \| 59,4 \| 24,2
D-207JD	35,5	260	0,105	EN 10270-1	23,297	38,08	221,93	51,8 \| 77,4 \| 46,6 \| 31,3
D-234K	34	332	0,321	EN 10270-1	90,5	50	282	91,4 \| 90,2 \| 88,3 \| 95,6
D-263H	38	368	0,336	EN 10270-1	104,88	55,45	312,55	100,0 \| 100,0 \| 100,0 \| 100,0
D-263V-22	46	330	0,358	EN 10270-1	97,604	57,45	272,55	90,2 \| 86,8 \| 90,1 \| 93,7
D-263Z	42	389	0,417	EN 10270-1	136,167	62,14	326,86	86,0 \| 91,0 \| 86,3 \| 80,5
D-268A	34,5	360	0,54	EN 10270-1	150,754	80,7	279,3	77,9 \| 92,2 \| 79,5 \| 62,2
D-263G	38	228	0,548	EN 10270-1	105,289	35,69	192,31	76,4 \| 87,3 \| 80,6 \| 61,3
D-268	34,5	360	0,656	EN 10270-1	183,283	80,8	279,2	72,2 \| 92,2 \| 73,3 \| 51,1
D-293A	43,2	405	0,742	EN 10270-1	224,422	102,48	302,53	66,5 \| 82,5 \| 71,8 \| 45,2
D-293	43,2	405	0,902	EN 10270-1	288,356	85,4	319,61	62,3 \| 82,5 \| 67,1 \| 37,2
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	58,4 \| 77,1 \| 61,0 \| 37,2
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	55,6 \| 82,2 \| 55,2 \| 29,6
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	51,7 \| 77,1 \| 52,7 \| 25,1
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	50,5 \| 79,2 \| 49,1 \| 23,2
D-329BE	35	450	1,577	EN 10270-1	280,452	272,2	177,8	48,2 \| 76,3 \| 47,1 \| 21,3
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	48,3 \| 79,2 \| 46,8 \| 19,0
D-323A	44	340	1,811	EN 10270-1	397,539	120,5	219,5	48,3 \| 77,9 \| 48,3 \| 18,5
D-323	44	340	2,203	EN 10270-1	527,547	100,5	239,5	47,1 \| 77,9 \| 48,3 \| 15,2

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-263H

País de origem: DE, German; Mola de compressão D-263H
