Mola de compressão D-339N Aço mola Ø 4,5 x 45,5 x 299 mm

Descontos por quantidade - Mola de compressão D-339N

Quantidade	Preço individual [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Mola de compressão Comprar

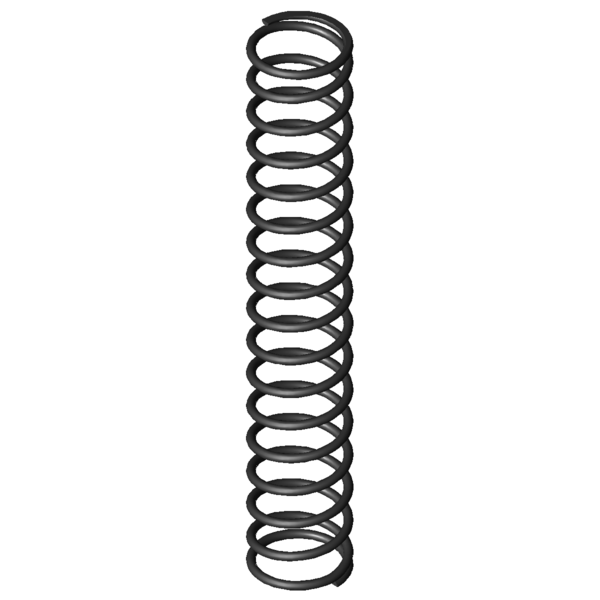

Imagem do Produto Mola de compressão D-339N

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339N

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	45,5	mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dd	39,7	mm	Maior diâmetro do mandril
Dh	52	mm	Diâmetro mais pequeno de manga
L0	299	mm	Comprimento não tensionado da mola
Lk	204,7	mm	Comprimento de dobra
Fn	579,623	N	Força máxima com carga estática
Ln	96,42	mm	Comprimento mais pequeno com carga estática
sn	202,58	mm	Maior deslocamento da mola com carga estática
Fndyn	554,333	N	Força máxima com carga dinâmica
Lndyn	105,26	mm	Comprimento mais pequeno com carga dinâmica
shdyn	81,65	mm	Maior deslocamento da mola com carga dinâmica
S	19	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	15,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	2,861	N/mm	Flecha da mola
Gew	314,4812	g	Peso do artigo
Fntol	27,3	N	(+/-) tolerância para força máxima estática
Fndtol	26,92	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	6,5	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AL	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339N Aço mola Ø 4,5 x 45,5 x 299 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339N Aço mola Ø 4,5 x 45,5 x 299 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339N Aço mola Ø 4,5 x 45,5 x 299 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339N Aço mola Ø 4,5 x 45,5 x 299 mm

cálculo do caminho de força Mola de compressão D-339N

Formulário de consulta Mola de compressão D-339N Aço mola Ø 4,5 x 45,5 x 299 mm

Formulário de consulta Mola de compressão D-339N

Molas de compressão semelhantes para Mola de compressão D-339N Aço mola Ø 4,5 x 45,5 x 299 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339N	EN 10270-1	4,5	50	299	579,623	96,42	202,58	15,5	2,861	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339N	1.4310	4,5	50	299	497,836	96,42	202,58	15,5	2,457	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-288J	48	273	0,714	EN 10270-1	162,557	45,26	227,74	55,5 \| 83,2 \| 58,5 \| 24,9
D-288X-23	48	295	0,724	EN 10270-1	170,312	59,91	235,09	56,7 \| 87,1 \| 57,8 \| 25,3
D-289B	55	307	0,809	EN 10270-1	206,469	51,79	255,21	57,4 \| 86,5 \| 57,5 \| 28,3
D-289C-04	48	275	0,88	EN 10270-1	183,381	66,62	208,38	60,5 \| 86,4 \| 64,4 \| 30,8
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	58,7 \| 83,2 \| 61,6 \| 31,5
D-313D	60	319	1,004	EN 10270-1	262,625	57,41	261,59	60,7 \| 85,7 \| 61,4 \| 35,1
D-317A	54	335	1,128	EN 10270-1	257,424	106,74	228,26	65,4 \| 90,2 \| 66,6 \| 39,4
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	67,2 \| 83,2 \| 71,9 \| 46,7
D-313E-14	48	280	1,396	EN 10270-1	287,457	74,14	205,86	70,9 \| 89,9 \| 74,0 \| 48,8
D-317	54	335	1,669	EN 10270-1	434,441	74,72	260,28	75,0 \| 90,2 \| 76,4 \| 58,3
D-323A	44	340	1,811	EN 10270-1	397,539	120,5	219,5	77,3 \| 88,3 \| 80,4 \| 63,3
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	78,2 \| 89,4 \| 71,0 \| 74,1
D-323	44	340	2,203	EN 10270-1	527,547	100,5	239,5	84,4 \| 88,3 \| 87,8 \| 77,0
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	87,5 \| 91,5 \| 74,8 \| 96,2
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	100,0 \| 100,0 \| 100,0 \| 100,0
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	82,1 \| 91,5 \| 84,4 \| 70,2
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	79,5 \| 93,2 \| 80,5 \| 64,7
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	73,6 \| 93,2 \| 74,3 \| 53,2
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	63,1 \| 81,3 \| 66,8 \| 41,2
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	54,7 \| 81,3 \| 55,1 \| 27,9
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	54,1 \| 85,9 \| 50,7 \| 25,7
D-384	46,3	280	13,554	EN 10270-1	1791,169	147,85	132,15	51,9 \| 85,9 \| 48,8 \| 21,1
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	47,5 \| 84,3 \| 42,1 \| 16,3
D-409	58	340	18,045	EN 10270-1	2752,3	187,47	152,53	46,9 \| 76,8 \| 48,2 \| 15,9
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	44,3 \| 80,2 \| 38,3 \| 14,4
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	41,5 \| 78,4 \| 35,1 \| 11,1
D-414	48	275	35,243	EN 10270-1	3194,8	184,35	90,65	40,3 \| 81,4 \| 31,4 \| 8,1
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	38,4 \| 78,4 \| 28,6 \| 8,1
D-414M-05	57	276	35,552	EN 10270-1	2956,938	192,83	83,17	38,4 \| 76,7 \| 30,3 \| 8,0
D-447	50	239	102,697	EN 10270-1	4598,753	194,22	44,78	31,7 \| 75,0 \| 17,4 \| 2,8

Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-339N

País de origem: DE, German; Mola de compressão D-339N
