Mola de compressão D-313D Aço mola Ø 3,6 x 56,4 x 319 mm

Descontos por quantidade - Mola de compressão D-313D

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

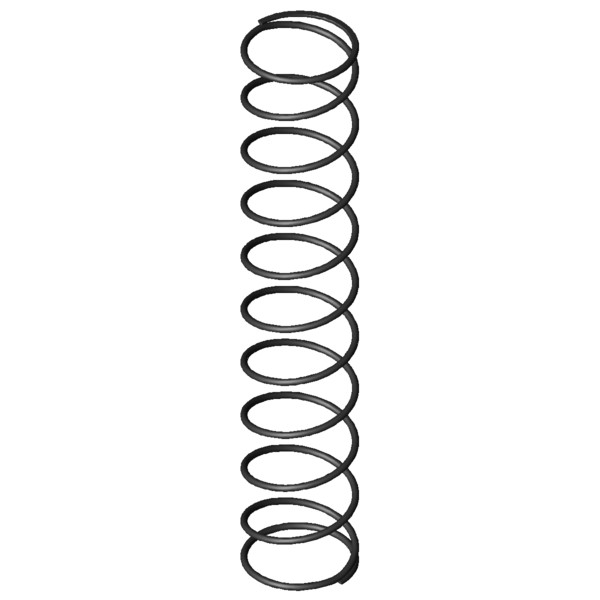

Imagem do Produto Mola de compressão D-313D

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313D

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	56,4	mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dd	51,3	mm	Maior diâmetro do mandril
Dh	63,3	mm	Diâmetro mais pequeno de manga
L0	319	mm	Comprimento não tensionado da mola
Lk	163	mm	Comprimento de dobra
Fn	262,625	N	Força máxima com carga estática
Ln	57,41	mm	Comprimento mais pequeno com carga estática
sn	261,59	mm	Maior deslocamento da mola com carga estática
Fndyn	254,584	N	Força máxima com carga dinâmica
Lndyn	65,42	mm	Comprimento mais pequeno com carga dinâmica
shdyn	103,7	mm	Maior deslocamento da mola com carga dinâmica
S	33,2	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,004	N/mm	Flecha da mola
Gew	163,9465	g	Peso do artigo
Fntol	15,49	N	(+/-) tolerância para força máxima estática
Fndtol	15,37	N	(+/-) tolerância para força máxima dinâmica
Detol	1,1	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	11,51	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313D Aço mola Ø 3,6 x 56,4 x 319 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313D Aço mola Ø 3,6 x 56,4 x 319 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313D Aço mola Ø 3,6 x 56,4 x 319 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313D Aço mola Ø 3,6 x 56,4 x 319 mm

cálculo do caminho de força Mola de compressão D-313D

Formulário de consulta Mola de compressão D-313D Aço mola Ø 3,6 x 56,4 x 319 mm

Formulário de consulta Mola de compressão D-313D

Molas de compressão semelhantes para Mola de compressão D-313D Aço mola Ø 3,6 x 56,4 x 319 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313D	EN 10270-1	3,6	60	319	262,625	57,41	261,59	9,5	1,004	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313D	1.4310	3,6	60	319	225,567	57,41	261,59	9,5	0,862	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-22	46	330	0,358	EN 10270-1	97,604	57,45	272,55	61,1 \| 80,9 \| 66,6 \| 35,7
D-288X-23	48	295	0,724	EN 10270-1	170,312	59,91	235,09	78,3 \| 85,3 \| 77,4 \| 72,2
D-289B	55	307	0,809	EN 10270-1	206,469	51,79	255,21	87,0 \| 92,3 \| 88,1 \| 80,6
D-313D	60	319	1,004	EN 10270-1	262,625	57,41	261,59	100,0 \| 100,0 \| 100,0 \| 100,0
D-313T-01	70	312	1,067	EN 10270-1	269,705	59,28	252,72	94,1 \| 91,2 \| 97,0 \| 94,1
D-317A	54	335	1,128	EN 10270-1	257,424	106,74	228,26	91,1 \| 91,7 \| 92,6 \| 89,0
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	84,5 \| 88,8 \| 87,8 \| 76,9
D-317	54	335	1,669	EN 10270-1	434,441	74,72	260,28	77,3 \| 91,7 \| 80,0 \| 60,1
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	66,1 \| 81,3 \| 69,8 \| 47,2
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	60,2 \| 83,8 \| 60,4 \| 36,5
D-364E-16	70	335	2,779	EN 10270-1	650,875	100,81	234,19	61,1 \| 82,1 \| 64,9 \| 36,1
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	60,7 \| 85,7 \| 61,4 \| 35,1
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	58,8 \| 82,1 \| 60,8 \| 33,5
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	54,6 \| 79,2 \| 55,6 \| 28,9
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	57,3 \| 86,3 \| 58,6 \| 27,0
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	54,0 \| 83,8 \| 53,5 \| 24,6
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	50,6 \| 80,3 \| 48,8 \| 22,7
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	51,2 \| 79,2 \| 54,9 \| 19,6
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	49,0 \| 80,3 \| 47,9 \| 18,7

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-313D

País de origem: DE, German; Mola de compressão D-313D
