Mola de compressão VD-313D Aço inoxidáve Ø 3,6 x 56,4 x 319 mm

Descontos por quantidade - Mola de compressão VD-313D

Quantidade	Preço individual [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Mola de compressão Comprar

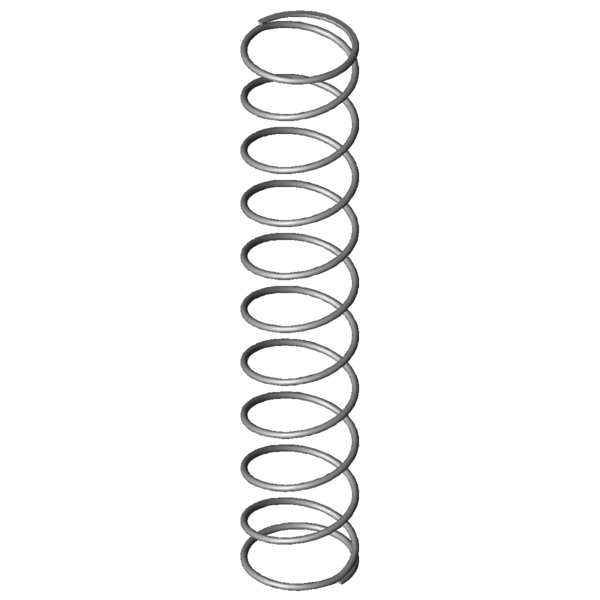

Imagem do Produto Mola de compressão VD-313D

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-313D

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	56,4	mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dd	51,3	mm	Maior diâmetro do mandril
Dh	63,3	mm	Diâmetro mais pequeno de manga
L0	319	mm	Comprimento não tensionado da mola
Lk	163	mm	Comprimento de dobra
Fn	225,567	N	Força máxima com carga estática
Ln	57,41	mm	Comprimento mais pequeno com carga estática
sn	261,59	mm	Maior deslocamento da mola com carga estática
Fndyn	218,661	N	Força máxima com carga dinâmica
Lndyn	65,42	mm	Comprimento mais pequeno com carga dinâmica
shdyn	62,2	mm	Maior deslocamento da mola com carga dinâmica
S	33,2	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	0,862	N/mm	Flecha da mola
Gew	163,9465	g	Peso do artigo
Fntol	15,49	N	(+/-) tolerância para força máxima estática
Fndtol	15,37	N	(+/-) tolerância para força máxima dinâmica
Detol	1,1	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	11,51	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AG	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-313D Aço inoxidáve Ø 3,6 x 56,4 x 319 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-313D Aço inoxidáve Ø 3,6 x 56,4 x 319 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-313D Aço inoxidáve Ø 3,6 x 56,4 x 319 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-313D Aço inoxidáve Ø 3,6 x 56,4 x 319 mm

cálculo do caminho de força Mola de compressão VD-313D

Formulário de consulta Mola de compressão VD-313D Aço inoxidáve Ø 3,6 x 56,4 x 319 mm

Formulário de consulta Mola de compressão VD-313D

Molas de compressão semelhantes para Mola de compressão VD-313D Aço inoxidáve Ø 3,6 x 56,4 x 319 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-313D	1.4310	3,6	60	319	225,567	57,41	261,59	9,5	0,862	100,0 \| 100,0 \| 100,0 \| 100,0
D-313D	EN 10270-1	3,6	60	319	262,625	57,41	261,59	9,5	1,004	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-263V-22	46	330	0,308	1.4310	83,832	57,45	272,55	61,1 \| 80,9 \| 66,6 \| 35,7
VD-288X-23	48	295	0,622	1.4310	146,281	59,91	235,09	78,3 \| 85,3 \| 77,4 \| 72,2
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	87,0 \| 92,3 \| 88,1 \| 80,6
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	94,1 \| 91,2 \| 97,0 \| 94,1
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	91,1 \| 91,7 \| 92,6 \| 89,0
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	84,5 \| 88,8 \| 87,8 \| 76,9
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	82,1 \| 89,3 \| 85,0 \| 71,9
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	77,3 \| 91,7 \| 80,0 \| 60,1
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	66,1 \| 81,3 \| 69,8 \| 47,2
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	60,2 \| 83,8 \| 60,4 \| 36,5
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	61,1 \| 82,1 \| 64,9 \| 36,1
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	60,7 \| 85,7 \| 61,4 \| 35,1
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	58,8 \| 82,1 \| 60,8 \| 33,5
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	54,6 \| 79,2 \| 55,6 \| 28,9
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	57,3 \| 86,3 \| 58,6 \| 27,0
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	54,0 \| 83,8 \| 53,5 \| 24,6
VD-354A	45	300	3,798	1.4310	590,359	144,55	155,45	50,6 \| 80,3 \| 48,8 \| 22,7
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	51,2 \| 79,2 \| 54,9 \| 19,6

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão VD-313D

País de origem: DE, German; Mola de compressão VD-313D
