Mola de compressão D-364J Aço mola Ø 5,5 x 54,5 x 341 mm

Descontos por quantidade - Mola de compressão D-364J

Quantidade	Preço individual [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Mola de compressão Comprar

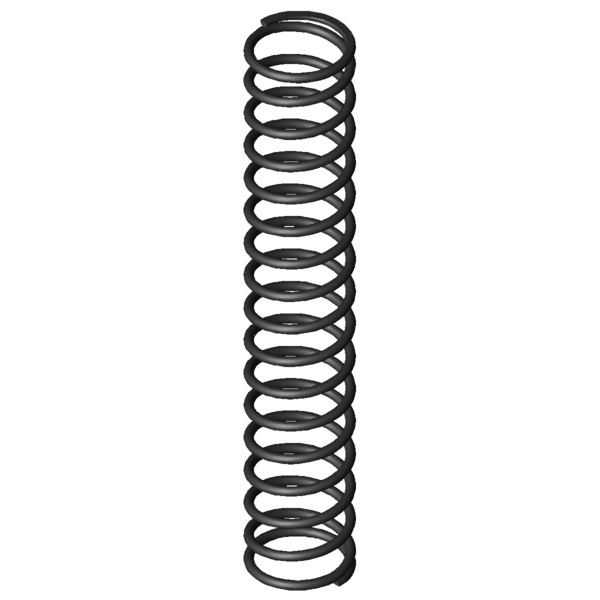

Imagem do Produto Mola de compressão D-364J

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-364J

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	5,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	54,5	mm	Diâmetro médio de enrolamento
De	60	mm	Diâmetro externo de enrolamento
Dd	47,5	mm	Maior diâmetro do mandril
Dh	62,2	mm	Diâmetro mais pequeno de manga
L0	341	mm	Comprimento não tensionado da mola
Lk	218,3	mm	Comprimento de dobra
Fn	831,004	N	Força máxima com carga estática
Ln	117,33	mm	Comprimento mais pequeno com carga estática
sn	223,67	mm	Maior deslocamento da mola com carga estática
Fndyn	791,848	N	Força máxima com carga dinâmica
Lndyn	127,87	mm	Comprimento mais pequeno com carga dinâmica
shdyn	93,75	mm	Maior deslocamento da mola com carga dinâmica
S	21,645	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	15,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	3,715	N/mm	Flecha da mola
Gew	562,7042	g	Peso do artigo
Fntol	39,05	N	(+/-) tolerância para força máxima estática
Fndtol	38,46	N	(+/-) tolerância para força máxima dinâmica
Detol	1	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	7,15	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AM	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-364J Aço mola Ø 5,5 x 54,5 x 341 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-364J Aço mola Ø 5,5 x 54,5 x 341 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-364J Aço mola Ø 5,5 x 54,5 x 341 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-364J Aço mola Ø 5,5 x 54,5 x 341 mm

cálculo do caminho de força Mola de compressão D-364J

Formulário de consulta Mola de compressão D-364J Aço mola Ø 5,5 x 54,5 x 341 mm

Formulário de consulta Mola de compressão D-364J

Molas de compressão semelhantes para Mola de compressão D-364J Aço mola Ø 5,5 x 54,5 x 341 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-364J	EN 10270-1	5,5	60	341	831,004	117,33	223,67	15,5	3,715	85,5 \| 94,7 \| 86,9 \| 74,8
VD-364J	1.4310	5,5	60	341	713,745	117,33	223,67	15,5	3,191	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-317A	54	335	1,128	EN 10270-1	257,424	106,74	228,26	64,1 \| 83,3 \| 68,5 \| 40,6
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	70,7 \| 92,0 \| 73,1 \| 47,0
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	71,0 \| 91,0 \| 72,4 \| 49,5
D-317	54	335	1,669	EN 10270-1	434,441	74,72	260,28	73,9 \| 83,3 \| 78,4 \| 60,1
D-323A	44	340	1,811	EN 10270-1	397,539	120,5	219,5	67,9 \| 81,9 \| 73,0 \| 48,7
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	83,4 \| 91,0 \| 86,0 \| 73,3
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	76,1 \| 95,0 \| 56,9 \| 76,5
D-323	44	340	2,203	EN 10270-1	527,547	100,5	239,5	73,2 \| 81,9 \| 78,4 \| 59,3
D-349A	55	410	2,264	EN 10270-1	587,196	150,63	259,38	76,0 \| 88,6 \| 78,4 \| 60,9
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	74,1 \| 88,2 \| 60,1 \| 74,1
D-349	55	410	2,753	EN 10270-1	782,992	125,63	284,38	83,0 \| 88,6 \| 86,4 \| 74,1
D-364E-16	70	335	2,779	EN 10270-1	650,875	100,81	234,19	100,0 \| 100,0 \| 100,0 \| 100,0
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	80,5 \| 84,3 \| 80,2 \| 77,0
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	87,4 \| 94,9 \| 87,2 \| 80,1
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	85,5 \| 94,7 \| 86,9 \| 74,8
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	89,8 \| 88,2 \| 89,9 \| 91,2
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	75,2 \| 94,9 \| 76,6 \| 54,1
D-379A	56,3	365	5,706	EN 10270-1	1044,68	181,92	183,08	79,1 \| 91,5 \| 80,7 \| 65,1
D-379	56,3	365	6,94	EN 10270-1	1479,452	151,82	213,18	64,7 \| 86,5 \| 67,5 \| 40,0
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	52,1 \| 85,6 \| 50,0 \| 20,8
D-409	58	340	18,045	EN 10270-1	2752,3	187,47	152,53	47,7 \| 83,4 \| 44,4 \| 15,4
D-414M	63	281	27,386	EN 10270-1	2793,812	178,98	102,02	40,6 \| 78,3 \| 33,4 \| 10,1
D-414M-05	57	276	35,552	EN 10270-1	2956,938	192,83	83,17	40,7 \| 79,0 \| 32,6 \| 10,5
D-439	60	335	44,054	EN 10270-1	4606,402	230,44	104,56	38,6 \| 80,2 \| 29,4 \| 6,3
D-508	60	360	68,53	EN 10270-1	7401,2	252	108	38,9 \| 81,6 \| 29,8 \| 5,4
D-506	60	250	101,424	EN 10270-1	7302,517	178	72	33,3 \| 74,4 \| 21,8 \| 3,7

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-364J

País de origem: DE, German; Mola de compressão D-364J
