Mola de compressão D-313E-14 Aço mola Ø 3,6 x 44,4 x 280 mm

Descontos por quantidade - Mola de compressão D-313E-14

Quantidade	Preço individual [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Mola de compressão Comprar

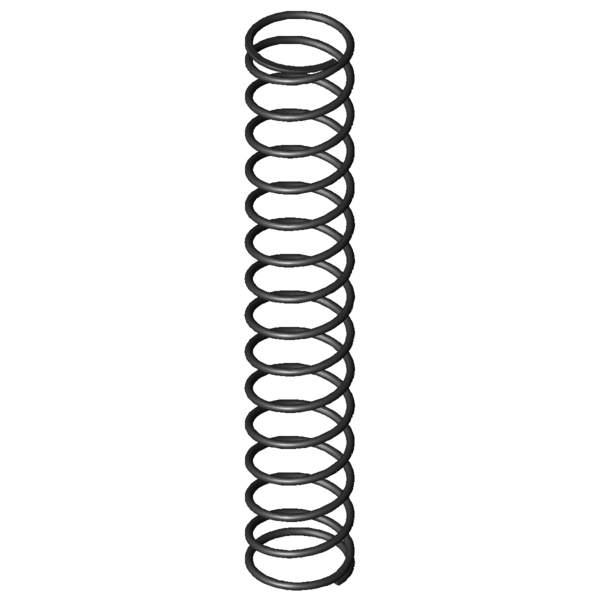

Imagem do Produto Mola de compressão D-313E-14

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313E-14

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	44,4	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	39,7	mm	Maior diâmetro do mandril
Dh	49,8	mm	Diâmetro mais pequeno de manga
L0	280	mm	Comprimento não tensionado da mola
Lk	181,45	mm	Comprimento de dobra
Fn	287,457	N	Força máxima com carga estática
Ln	74,14	mm	Comprimento mais pequeno com carga estática
sn	205,86	mm	Maior deslocamento da mola com carga estática
Fndyn	275,909	N	Força máxima com carga dinâmica
Lndyn	82,41	mm	Comprimento mais pequeno com carga dinâmica
shdyn	103,66	mm	Maior deslocamento da mola com carga dinâmica
S	19,743	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	14	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	1,396	N/mm	Flecha da mola
Gew	179,5677	g	Peso do artigo
Fntol	15,97	N	(+/-) tolerância para força máxima estática
Fndtol	15,8	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	8,32	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AE	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313E-14 Aço mola Ø 3,6 x 44,4 x 280 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313E-14 Aço mola Ø 3,6 x 44,4 x 280 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313E-14 Aço mola Ø 3,6 x 44,4 x 280 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313E-14 Aço mola Ø 3,6 x 44,4 x 280 mm

cálculo do caminho de força Mola de compressão D-313E-14

Formulário de consulta Mola de compressão D-313E-14 Aço mola Ø 3,6 x 44,4 x 280 mm

Formulário de consulta Mola de compressão D-313E-14

Molas de compressão semelhantes para Mola de compressão D-313E-14 Aço mola Ø 3,6 x 44,4 x 280 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313E-14	EN 10270-1	3,6	48	280	287,457	74,14	205,86	14	1,396	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313E-14	1.4310	3,6	48	280	246,896	74,14	205,86	14	1,199	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-263V-22	46	330	0,358	EN 10270-1	97,604	57,45	272,55	54,6 \| 83,4 \| 54,7 \| 25,6
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	67,3 \| 80,9 \| 72,2 \| 48,7
D-288J	48	273	0,714	EN 10270-1	162,557	45,26	227,74	72,1 \| 91,8 \| 73,5 \| 51,1
D-288X-23	48	295	0,724	EN 10270-1	170,312	59,91	235,09	72,7 \| 92,7 \| 73,4 \| 51,9
D-289B	55	307	0,809	EN 10270-1	206,469	51,79	255,21	74,4 \| 89,1 \| 76,2 \| 57,9
D-289C-04	48	275	0,88	EN 10270-1	183,381	66,62	208,38	80,0 \| 95,7 \| 81,3 \| 63,0
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	77,6 \| 92,4 \| 75,8 \| 64,6
D-288X-22	48	203	1,065	EN 10270-1	170,824	42,66	160,34	76,7 \| 85,3 \| 68,7 \| 76,3
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	85,5 \| 86,7 \| 88,6 \| 81,3
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	95,3 \| 92,4 \| 97,8 \| 95,6
D-313E-14	48	280	1,396	EN 10270-1	287,457	74,14	205,86	100,0 \| 100,0 \| 100,0 \| 100,0
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	91,5 \| 87,4 \| 90,9 \| 96,4
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	85,3 \| 87,4 \| 89,3 \| 79,2
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	79,5 \| 91,6 \| 81,2 \| 65,9
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	77,7 \| 88,5 \| 81,2 \| 63,4
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	69,5 \| 86,4 \| 71,3 \| 50,7
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	70,9 \| 89,9 \| 74,0 \| 48,8
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	66,0 \| 88,5 \| 66,8 \| 42,8
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	61,9 \| 86,4 \| 65,0 \| 34,3
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	58,9 \| 86,4 \| 58,7 \| 31,6
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	56,9 \| 86,4 \| 58,5 \| 26,0
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	44,9 \| 84,5 \| 37,5 \| 12,5
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	42,0 \| 78,1 \| 35,5 \| 12,5
D-384	46,3	280	13,554	EN 10270-1	1791,169	147,85	132,15	45,0 \| 84,5 \| 40,1 \| 10,3
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	40,9 \| 80,7 \| 34,0 \| 7,9
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	37,7 \| 76,3 \| 29,7 \| 7,0

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-313E-14

País de origem: DE, German; Mola de compressão D-313E-14
