Mola de compressão VD-313E-12 Aço inoxidáve Ø 3,6 x 44,4 x 160 mm

Descontos por quantidade - Mola de compressão VD-313E-12

Quantidade	Preço individual [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1212 EUR
175	2,1185 EUR
250	2,0658 EUR
350	2,0208 EUR

Mola de compressão Comprar

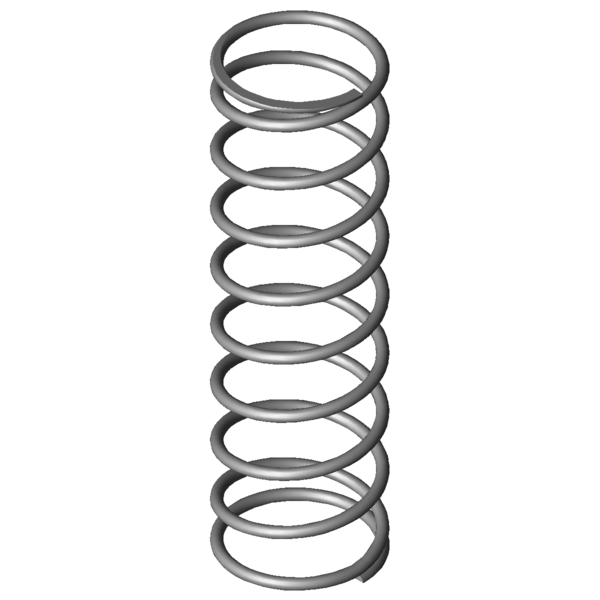

Imagem do Produto Mola de compressão VD-313E-12

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão VD-313E-12

Símbolos	Valor	Unidade	Descrição
Tipo de material	1.4310	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1	-	N	Força da mola pré-tensionada
L1	-	mm	Comprimento da mola pré-tensionada
s1	-	mm	Deslocamento da mola pré-tensionada
F2	-	N	Força da mola tensionada
L2	-	mm	Comprimento da mola tensionada
s2	-	mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di	-	mm	Diâmetro interno de enrolamento
D	44,4	mm	Diâmetro médio de enrolamento
De	48	mm	Diâmetro externo de enrolamento
Dd	39,7	mm	Maior diâmetro do mandril
Dh	49,8	mm	Diâmetro mais pequeno de manga
L0	160	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	240,42	N	Força máxima com carga estática
Ln	45,45	mm	Comprimento mais pequeno com carga estática
sn	114,55	mm	Maior deslocamento da mola com carga estática
Fndyn	230,495	N	Força máxima com carga dinâmica
Lndyn	50,18	mm	Comprimento mais pequeno com carga dinâmica
shdyn	41,77	mm	Maior deslocamento da mola com carga dinâmica
S	19,55	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8	Unidade	N.º de enrolamentos de efeito de mola
nt	-	Unidade	N.º total de enrolamentos
R	2,099	N/mm	Flecha da mola
Gew	112,2298	g	Peso do artigo
Fntol	16,93	N	(+/-) tolerância para força máxima estática
Fndtol	16,76	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	5,18	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AF	-	Grupo de preços para este artigo
F1tol	-	N	(+/-) tolerância força da mola pré-tensionada
F2tol	-	N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão VD-313E-12 Aço inoxidáve Ø 3,6 x 44,4 x 160 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão VD-313E-12 Aço inoxidáve Ø 3,6 x 44,4 x 160 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão VD-313E-12 Aço inoxidáve Ø 3,6 x 44,4 x 160 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão VD-313E-12 Aço inoxidáve Ø 3,6 x 44,4 x 160 mm

cálculo do caminho de força Mola de compressão VD-313E-12

Formulário de consulta Mola de compressão VD-313E-12 Aço inoxidáve Ø 3,6 x 44,4 x 160 mm

Formulário de consulta Mola de compressão VD-313E-12

Molas de compressão semelhantes para Mola de compressão VD-313E-12 Aço inoxidáve Ø 3,6 x 44,4 x 160 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
VD-313E-12	1.4310	3,6	48	160	240,42	45,45	114,55	8	2,099	100,0 \| 100,0 \| 100,0 \| 100,0
D-313E-12	EN 10270-1	3,6	48	160	279,917	45,45	114,55	8	2,444	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
VD-263V-20	46	136	0,755	1.4310	82,769	26,37	109,63	61,5 \| 83,4 \| 65,1 \| 36,0
VD-263X	42	141	1,008	1.4310	116,693	25,27	115,73	67,8 \| 81,7 \| 73,8 \| 48,0
VD-288H	48	161	1,059	1.4310	140,243	28,56	132,44	71,8 \| 92,4 \| 72,4 \| 50,5
VD-289C-03	48	176	1,2	1.4310	158,083	44,32	131,68	75,6 \| 93,3 \| 76,4 \| 57,2
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-318D	49	156	2,892	1.4310	301,184	51,85	104,15	84,4 \| 95,2 \| 85,4 \| 72,6
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	80,1 \| 93,4 \| 81,5 \| 65,4
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	79,1 \| 90,9 \| 81,9 \| 64,4
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	69,9 \| 87,2 \| 70,1 \| 52,3
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	73,1 \| 93,9 \| 74,5 \| 51,0
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	69,9 \| 92,0 \| 71,0 \| 46,8
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	63,3 \| 84,3 \| 64,8 \| 40,8
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	61,6 \| 87,5 \| 61,6 \| 35,6
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	55,0 \| 84,0 \| 55,9 \| 25,2
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	52,1 \| 83,0 \| 49,9 \| 23,3
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	51,7 \| 84,4 \| 49,7 \| 20,9
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	48,2 \| 83,3 \| 44,2 \| 17,1
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	48,1 \| 83,0 \| 45,4 \| 15,7
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	45,6 \| 83,2 \| 38,8 \| 14,8
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	44,1 \| 82,9 \| 36,3 \| 13,2

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão VD-313E-12

País de origem: DE, German; Mola de compressão VD-313E-12
