Mola de compressão D-339L Aço mola Ø 4,5 x 45,5 x 112 mm

Descontos por quantidade - Mola de compressão D-339L

Quantidade	Preço individual [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Mola de compressão Comprar

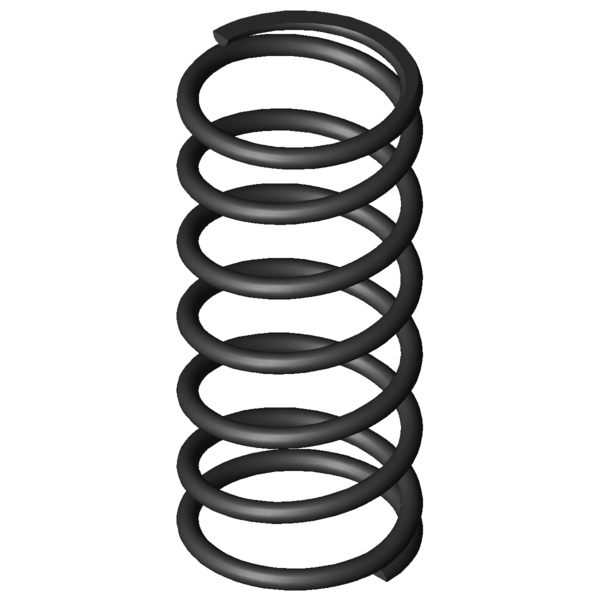

Imagem do Produto Mola de compressão D-339L

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339L

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	45,5	mm	Diâmetro médio de enrolamento
De	50	mm	Diâmetro externo de enrolamento
Dd	39,7	mm	Maior diâmetro do mandril
Dh	52	mm	Diâmetro mais pequeno de manga
L0	112	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	580,403	N	Força máxima com carga estática
Ln	40,02	mm	Comprimento mais pequeno com carga estática
sn	71,98	mm	Maior deslocamento da mola com carga estática
Fndyn	555,088	N	Força máxima com carga dinâmica
Lndyn	43,16	mm	Comprimento mais pequeno com carga dinâmica
shdyn	28,93	mm	Maior deslocamento da mola com carga dinâmica
S	19,545	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	8,063	N/mm	Flecha da mola
Gew	134,7777	g	Peso do artigo
Fntol	30,97	N	(+/-) tolerância para força máxima estática
Fndtol	30,59	N	(+/-) tolerância para força máxima dinâmica
Detol	0,8	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,76	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AD	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339L Aço mola Ø 4,5 x 45,5 x 112 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339L Aço mola Ø 4,5 x 45,5 x 112 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339L Aço mola Ø 4,5 x 45,5 x 112 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339L Aço mola Ø 4,5 x 45,5 x 112 mm

cálculo do caminho de força Mola de compressão D-339L

Formulário de consulta Mola de compressão D-339L Aço mola Ø 4,5 x 45,5 x 112 mm

Formulário de consulta Mola de compressão D-339L

Molas de compressão semelhantes para Mola de compressão D-339L Aço mola Ø 4,5 x 45,5 x 112 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339L	EN 10270-1	4,5	50	112	580,403	40,02	71,98	5,5	8,063	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339L	1.4310	4,5	50	112	498,506	40,02	71,98	5,5	6,926	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-288X-21	48	103	1,646	EN 10270-1	120,655	29,72	73,28	54,9 \| 84,9 \| 59,5 \| 20,4
D-288G	48	104	1,937	EN 10270-1	162,332	20,21	83,79	54,9 \| 83,7 \| 56,9 \| 24,0
D-289C-02	48	115	2,16	EN 10270-1	181,589	30,93	84,07	57,8 \| 88,2 \| 58,5 \| 26,8
D-289	55	117	2,196	EN 10270-1	206,145	23,12	93,88	56,4 \| 85,9 \| 56,1 \| 27,2
D-313E-11	48	120	3,258	EN 10270-1	274,052	35,89	84,11	100,0 \| 100,0 \| 100,0 \| 100,0
D-339J-22	58	120	4,96	EN 10270-1	389,4	41,5	78,5	78,0 \| 93,2 \| 79,4 \| 61,5
D-318C	49	103	5,204	EN 10270-1	346,684	36,38	66,62	77,9 \| 93,0 \| 76,1 \| 64,5
D-314	54	99	5,961	EN 10270-1	431,102	26,68	72,32	83,6 \| 90,0 \| 86,9 \| 73,9
D-320	44	105	7,409	EN 10270-1	514,932	35,5	69,5	67,2 \| 89,7 \| 67,9 \| 44,0
D-339L	50	112	8,063	EN 10270-1	580,403	40,02	71,98	65,5 \| 89,8 \| 66,4 \| 40,4
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	86,7 \| 90,1 \| 83,0 \| 87,1
D-349A-10	50	95	9,982	EN 10270-1	421,709	52,75	42,25	79,4 \| 91,6 \| 65,7 \| 80,8
D-339N-05	41	115	10,107	EN 10270-1	607,933	54,85	60,15	59,2 \| 87,1 \| 58,3 \| 32,2
D-364J-03	56	117	13,161	EN 10270-1	906,778	48,1	68,9	54,6 \| 82,9 \| 56,1 \| 24,8
D-351A	45	110	13,265	EN 10270-1	731,563	54,85	55,15	54,0 \| 85,8 \| 51,5 \| 24,6
D-364J-23	48	135	14,287	EN 10270-1	976,5	66,65	68,35	54,1 \| 84,8 \| 54,7 \| 22,8
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	66,7 \| 88,4 \| 67,0 \| 44,6
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	45,3 \| 80,7 \| 40,5 \| 14,8
D-376	56,3	115	23,343	EN 10270-1	1424,186	53,99	61,01	46,4 \| 79,4 \| 45,9 \| 14,0
D-364R-82	46	102	24,27	EN 10270-1	740,242	71,5	30,5	43,4 \| 80,3 \| 36,6 \| 13,4
D-381A	46,3	100	29,501	EN 10270-1	745,094	74,74	25,26	56,1 \| 84,4 \| 56,5 \| 27,3
D-364R-07	39	115	39,38	EN 10270-1	1839,045	68,3	46,7	51,0 \| 84,3 \| 48,2 \| 20,5
D-389L	50	89	55,936	EN 10270-1	1704,417	58,53	30,47	44,6 \| 81,3 \| 38,2 \| 14,4
D-389N-02	46	110	58,907	EN 10270-1	2345,594	70,18	39,82	46,2 \| 84,8 \| 40,0 \| 13,7
D-406	58	110	60,695	EN 10270-1	2611,224	66,98	43,02	44,8 \| 80,2 \| 41,0 \| 13,3

Número de molas metálicas semelhantes: 24

Número de tarifa alfandegária: 73202081; Mola de compressão D-339L

País de origem: DE, German; Mola de compressão D-339L
