Mola de compressão D-298D Aço mola Ø 3,2 x 29,8 x 96 mm

Descontos por quantidade - Mola de compressão D-298D

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de compressão Comprar

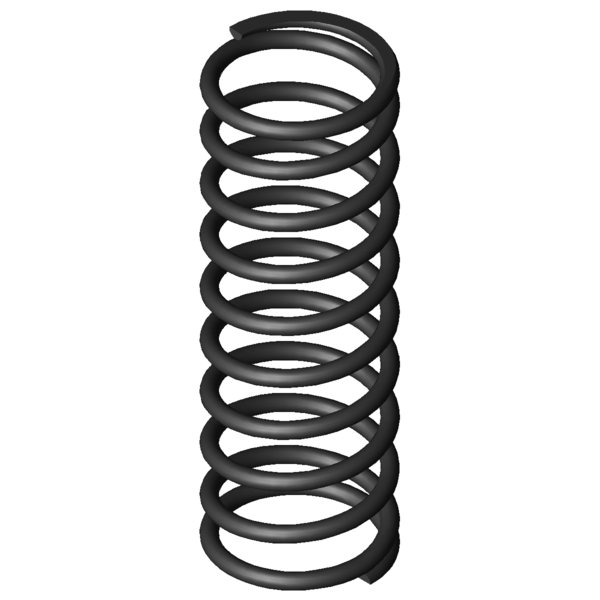

Imagem do Produto Mola de compressão D-298D

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-298D

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	29,8	mm	Diâmetro médio de enrolamento
De	33	mm	Diâmetro externo de enrolamento
Dd	25,7	mm	Maior diâmetro do mandril
Dh	34,2	mm	Diâmetro mais pequeno de manga
L0	96	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	266,616	N	Força máxima com carga estática
Ln	39,86	mm	Comprimento mais pequeno com carga estática
sn	56,14	mm	Maior deslocamento da mola com carga estática
Fndyn	251,743	N	Força máxima com carga dinâmica
Lndyn	42,99	mm	Comprimento mais pequeno com carga dinâmica
shdyn	34,03	mm	Maior deslocamento da mola com carga dinâmica
S	10,918	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	4,749	N/mm	Flecha da mola
Gew	62,4922	g	Peso do artigo
Fntol	16,2	N	(+/-) tolerância para força máxima estática
Fndtol	15,98	N	(+/-) tolerância para força máxima dinâmica
Detol	0,5	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,57	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	M	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-298D Aço mola Ø 3,2 x 29,8 x 96 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-298D Aço mola Ø 3,2 x 29,8 x 96 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-298D Aço mola Ø 3,2 x 29,8 x 96 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-298D Aço mola Ø 3,2 x 29,8 x 96 mm

cálculo do caminho de força Mola de compressão D-298D

Formulário de consulta Mola de compressão D-298D Aço mola Ø 3,2 x 29,8 x 96 mm

Formulário de consulta Mola de compressão D-298D

Molas de compressão semelhantes para Mola de compressão D-298D Aço mola Ø 3,2 x 29,8 x 96 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-298D	EN 10270-1	3,2	33	96	266,616	39,86	56,14	8,5	4,749	100,0 \| 100,0 \| 100,0 \| 100,0
VD-298D	1.4310	3,2	33	96	228,995	39,86	56,14	8,5	4,079	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-206A-21	34	103	0,09	EN 10270-1	6,029	36,28	66,72	41,0 \| 78,0 \| 43,2 \| 1,9
D-207JG	34	107	0,273	EN 10270-1	24,343	17,88	89,12	39,9 \| 77,9 \| 36,1 \| 5,8
D-232G	30	107	0,867	EN 10270-1	77,051	18,13	88,87	47,8 \| 79,0 \| 46,0 \| 18,3
D-234G	34	78,1	1,421	EN 10270-1	90,551	14,39	63,71	57,1 \| 80,3 \| 61,0 \| 29,9
D-268A-05	32	100	1,55	EN 10270-1	96,538	37,72	62,28	62,1 \| 90,4 \| 63,2 \| 32,6
D-268D	31	103	2,022	EN 10270-1	142,546	32,52	70,48	65,9 \| 88,4 \| 66,6 \| 42,6
D-265	34,5	110	2,208	EN 10270-1	183,271	27	83	67,2 \| 87,0 \| 68,2 \| 46,5
D-288K-12	33	100	2,842	EN 10270-1	187,134	34,15	65,85	77,4 \| 94,5 \| 77,7 \| 59,8
D-288Z-22	33	108	3,596	EN 10270-1	252,141	37,88	70,13	85,7 \| 94,2 \| 87,3 \| 75,7
D-288Z-12	37	87,1	3,817	EN 10270-1	228,162	27,33	59,77	87,1 \| 91,2 \| 89,8 \| 80,4
D-298D	33	96	4,749	EN 10270-1	266,616	39,86	56,14	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-21	33	72,5	5,557	EN 10270-1	254,919	26,63	45,88	88,0 \| 89,8 \| 88,7 \| 85,5
D-295	35,2	88,5	5,927	EN 10270-1	356,229	28,4	60,1	86,5 \| 95,3 \| 84,1 \| 80,1
D-288Z-33	28	97	6,213	EN 10270-1	374,616	36,71	60,29	83,7 \| 92,5 \| 82,1 \| 76,4
D-313G	40	92,8	6,451	EN 10270-1	392,101	32,02	60,78	81,0 \| 89,4 \| 80,2 \| 73,6
D-301	28,2	94,5	8,043	EN 10270-1	447,924	38,81	55,69	77,7 \| 94,6 \| 79,4 \| 59,0
D-313J-05	31,6	92	9,17	EN 10270-1	443,507	43,64	48,36	72,8 \| 93,5 \| 73,1 \| 51,8
D-326A	36	92	9,364	EN 10270-1	405,777	48,66	43,34	70,4 \| 89,2 \| 71,5 \| 50,7
D-313J-09	28,6	91,3	11,527	EN 10270-1	507,278	47,29	44,01	65,6 \| 90,2 \| 65,5 \| 41,2
D-332	29	89,5	19,637	EN 10270-1	826,859	47,39	42,11	54,9 \| 87,0 \| 53,6 \| 24,2
D-339Q	32	97,7	21,144	EN 10270-1	830,558	58,42	39,28	54,1 \| 88,8 \| 51,0 \| 22,5
D-356A	37	94	22,86	EN 10270-1	791,848	59,36	34,64	50,7 \| 83,7 \| 47,7 \| 20,8
D-359A-04	34	107	26,107	EN 10270-1	1030,618	67,52	39,48	50,0 \| 83,6 \| 48,1 \| 18,2
D-362A	30	110	30,185	EN 10270-1	700,862	86,78	23,22	45,4 \| 80,7 \| 39,7 \| 15,7
D-359A-03	34	88	32,634	EN 10270-1	1043,672	56,02	31,98	46,7 \| 84,2 \| 41,3 \| 14,6
D-364R-92	39	100	43,223	EN 10270-1	1278,781	70,41	29,59	41,9 \| 78,0 \| 36,8 \| 11,0

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-298D

País de origem: DE, German; Mola de compressão D-298D
