Mola de compressão D-288Z-33 Aço mola Ø 3 x 25 x 97 mm

Descontos por quantidade - Mola de compressão D-288Z-33

Quantidade Preço individual [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Mola de compressão Comprar

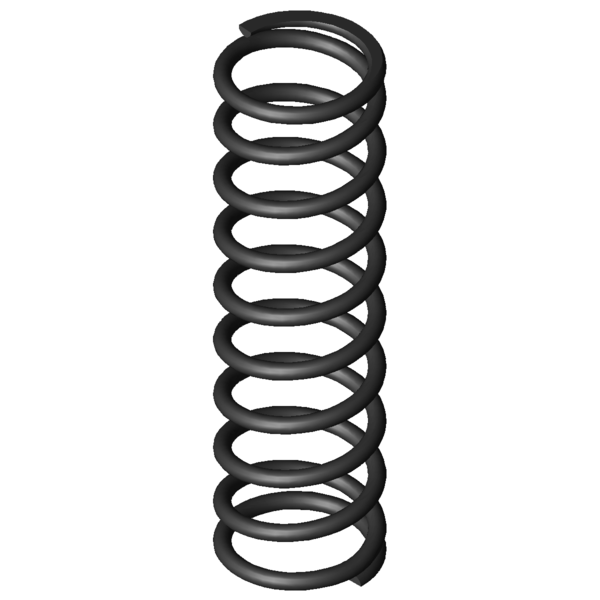

Imagem do Produto Mola de compressão D-288Z-33
Imagem do Produto Mola de compressão D-288Z-33
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-33

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 3 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 25 mm Diâmetro médio de enrolamento
De 28 mm Diâmetro externo de enrolamento
Dd 21,2 mm Maior diâmetro do mandril
Dh 29,1 mm Diâmetro mais pequeno de manga
L0 97 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 374,616 N Força máxima com carga estática
Ln 36,71 mm Comprimento mais pequeno com carga estática
sn 60,29 mm Maior deslocamento da mola com carga estática
Fndyn 332,405 N Força máxima com carga dinâmica
Lndyn 43,5 mm Comprimento mais pequeno com carga dinâmica
shdyn 20,29 mm Maior deslocamento da mola com carga dinâmica
S 11,059 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 8,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 6,213 N/mm Flecha da mola
Gew 46,0778 g Peso do artigo
Fntol 18,03 N (+/-) tolerância para força máxima estática
Fndtol 17,79 N (+/-) tolerância para força máxima dinâmica
Detol 0,45 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2 mm (+/-) tolerância para comprimento não tensionado da mola
PG M - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-33 Aço mola Ø 3 x 25 x 97 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-33 Aço mola Ø 3 x 25 x 97 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-33 Aço mola Ø 3 x 25 x 97 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-33 Aço mola Ø 3 x 25 x 97 mm

cálculo do caminho de força Mola de compressão D-288Z-33

Formulário de consulta Mola de compressão D-288Z-33 Aço mola Ø 3 x 25 x 97 mm

Formulário de consulta Mola de compressão D-288Z-33

Molas de compressão semelhantes para Mola de compressão D-288Z-33 Aço mola Ø 3 x 25 x 97 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-288Z-33 EN 10270-1 3 28 97 374,616 36,71 60,29 8,5 6,213 100,0 | 100,0 | 100,0 | 100,0
VD-288Z-33 1.4310 3 28 97 321,756 36,71 60,29 8,5 5,336 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-206B 24 93 0,616 EN 10270-1 48,526 14,28 78,72 43,6 | 76,1 | 44,8 | 9,9
D-207M 28 106 0,66 EN 10270-1 59,064 16,47 89,53 44,6 | 81,6 | 41,6 | 10,6
D-207L-01 28 85 0,66 EN 10270-1 45,21 16,47 68,53 47,0 | 80,3 | 50,0 | 10,6
D-232G 30 107 0,867 EN 10270-1 77,051 18,13 88,87 46,5 | 81,3 | 44,2 | 14,0
D-268A-05 32 100 1,55 EN 10270-1 96,538 37,72 62,28 58,5 | 89,3 | 61,3 | 24,9
D-239A-04 25 95,5 1,576 EN 10270-1 109,425 26,07 69,43 56,1 | 84,8 | 58,0 | 25,4
D-236 27 88,5 1,897 EN 10270-1 125,184 22,5 66 59,2 | 84,8 | 62,4 | 30,5
D-268D 31 103 2,022 EN 10270-1 142,546 32,52 70,48 61,2 | 89,3 | 61,8 | 32,5
D-239A-20 23 94 2,071 EN 10270-1 141,817 25,51 68,49 59,4 | 81,9 | 62,9 | 33,3
D-263L 24 98,9 2,425 EN 10270-1 165,929 30,47 68,43 63,6 | 85,7 | 66,2 | 39,0
D-288K-12 33 100 2,842 EN 10270-1 187,134 34,15 65,85 69,4 | 91,7 | 70,8 | 45,7
D-271 27,5 115 2,996 EN 10270-1 233,713 37 78 68,9 | 88,6 | 69,8 | 48,2
D-298D 33 96 4,749 EN 10270-1 266,616 39,86 56,14 83,7 | 92,5 | 82,1 | 76,4
D-301A 28,2 113 5,064 EN 10270-1 279,165 57,88 55,12 85,8 | 93,0 | 83,0 | 81,5
D-288Z-33 28 97 6,213 EN 10270-1 374,616 36,71 60,29 100,0 | 100,0 | 100,0 | 100,0
D-288Z-43 27 81,8 7,023 EN 10270-1 318,139 36,5 45,3 87,4 | 93,6 | 80,0 | 88,5
D-300A 28,2 79,4 7,197 EN 10270-1 264,666 42,62 36,78 81,3 | 91,6 | 65,8 | 86,3
D-301 28,2 94,5 8,043 EN 10270-1 447,924 38,81 55,69 87,4 | 96,8 | 88,0 | 77,3
D-313J-05 31,6 92 9,17 EN 10270-1 443,507 43,64 48,36 79,7 | 88,9 | 82,3 | 67,8
D-313J-10 28,6 109 9,523 EN 10270-1 507,228 55,73 53,27 78,8 | 90,1 | 81,1 | 65,3
D-313J-09 28,6 91,3 11,527 EN 10270-1 507,278 47,29 44,01 73,0 | 91,8 | 73,4 | 53,9
D-313M-03 25 101 13,431 EN 10270-1 535,064 61,16 39,84 68,0 | 89,6 | 68,0 | 46,3
D-313M-01 25 95 15,182 EN 10270-1 608,289 54,93 40,07 65,0 | 90,2 | 64,0 | 40,9
D-334A-04 27 112 17,148 EN 10270-1 797,726 65,48 46,52 61,4 | 86,0 | 62,1 | 36,2
D-332 29 89,5 19,637 EN 10270-1 826,859 47,39 42,11 59,1 | 87,9 | 57,6 | 31,6
D-339Q 32 97,7 21,144 EN 10270-1 830,558 58,42 39,28 56,3 | 84,5 | 55,1 | 29,4
D-362A 30 110 30,185 EN 10270-1 700,862 86,78 23,22 49,0 | 80,5 | 46,0 | 20,6
D-362 30 87,5 47,941 EN 10270-1 1397,785 58,34 29,16 43,9 | 81,2 | 37,6 | 13,0
D-364Q 28 87,8 86,148 EN 10270-1 1551,821 69,79 18,01 38,6 | 81,7 | 27,0 | 7,2
Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-33

País de origem: DE, German; Mola de compressão D-288Z-33
