Mola de compressão D-300A Aço mola Ø 3,2 x 25 x 79,4 mm

Descontos por quantidade - Mola de compressão D-300A

Quantidade Preço individual [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Mola de compressão Comprar

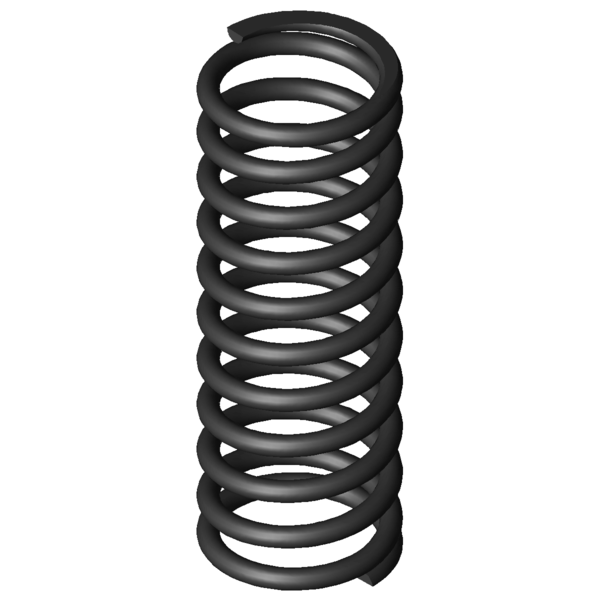

Imagem do Produto Mola de compressão D-300A
Imagem do Produto Mola de compressão D-300A
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-300A

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 3,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 25 mm Diâmetro médio de enrolamento
De 28,2 mm Diâmetro externo de enrolamento
Dd 21 mm Maior diâmetro do mandril
Dh 29,3 mm Diâmetro mais pequeno de manga
L0 79,4 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 264,666 N Força máxima com carga estática
Ln 42,62 mm Comprimento mais pequeno com carga estática
sn 36,78 mm Maior deslocamento da mola com carga estática
Fndyn 243,747 N Força máxima com carga dinâmica
Lndyn 45,53 mm Comprimento mais pequeno com carga dinâmica
shdyn 28,54 mm Maior deslocamento da mola com carga dinâmica
S 8,021 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 9,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 7,197 N/mm Flecha da mola
Gew 57,4193 g Peso do artigo
Fntol 18,84 N (+/-) tolerância para força máxima estática
Fndtol 18,53 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,07 mm (+/-) tolerância para comprimento não tensionado da mola
PG M - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-300A Aço mola Ø 3,2 x 25 x 79,4 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-300A Aço mola Ø 3,2 x 25 x 79,4 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-300A Aço mola Ø 3,2 x 25 x 79,4 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-300A Aço mola Ø 3,2 x 25 x 79,4 mm

cálculo do caminho de força Mola de compressão D-300A

Formulário de consulta Mola de compressão D-300A Aço mola Ø 3,2 x 25 x 79,4 mm

Formulário de consulta Mola de compressão D-300A

Molas de compressão semelhantes para Mola de compressão D-300A Aço mola Ø 3,2 x 25 x 79,4 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-300A EN 10270-1 3,2 28,2 79,4 264,666 42,62 36,78 9,5 7,197 100,0 | 100,0 | 100,0 | 100,0
VD-300A 1.4310 3,2 28,2 79,4 227,32 42,62 36,78 9,5 6,181 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207JM 26,5 68,9 0,6 EN 10270-1 32,04 15,51 53,39 41,6 | 75,9 | 40,5 | 8,3
D-207L-01 28 85 0,66 EN 10270-1 45,21 16,47 68,53 41,8 | 80,9 | 35,4 | 9,2
D-207L 28 68,5 1,037 EN 10270-1 58,942 11,65 56,85 45,5 | 78,5 | 43,5 | 14,4
D-234M 30 76 1,35 EN 10270-1 76,502 19,33 56,67 49,9 | 84,1 | 46,9 | 18,8
D-232F 30 69,1 1,363 EN 10270-1 76,642 12,85 56,25 48,4 | 79,1 | 47,2 | 18,9
D-234G 34 78,1 1,421 EN 10270-1 90,551 14,39 63,71 49,0 | 81,3 | 46,0 | 19,8
D-236 27 88,5 1,897 EN 10270-1 125,184 22,5 66 53,5 | 82,7 | 51,5 | 26,4
D-241A 22 79 2,397 EN 10270-1 128,842 25,25 53,75 57,3 | 80,0 | 58,6 | 33,3
D-270 27,5 74,5 4,631 EN 10270-1 233,849 24 50,5 78,3 | 89,8 | 80,6 | 64,4
D-273A-10 24 85 5,339 EN 10270-1 272,016 34,05 50,95 81,5 | 85,5 | 84,7 | 74,2
D-288M 30 70,7 5,658 EN 10270-1 260,136 24,72 45,98 86,0 | 90,2 | 89,1 | 78,6
D-288Z-43 27 81,8 7,023 EN 10270-1 318,139 36,5 45,3 91,8 | 95,5 | 82,2 | 97,6
D-300A 28,2 79,4 7,197 EN 10270-1 264,666 42,62 36,78 100,0 | 100,0 | 100,0 | 100,0
D-301 28,2 94,5 8,043 EN 10270-1 447,924 38,81 55,69 82,2 | 94,7 | 62,6 | 89,5
D-288Z-32 28 63 9,602 EN 10270-1 356,541 25,87 37,13 84,1 | 90,8 | 86,6 | 74,9
D-313J-04 31,6 72,2 10,393 EN 10270-1 341,411 39,35 32,85 80,8 | 89,7 | 83,4 | 69,2
D-313J-09 28,6 91,3 11,527 EN 10270-1 507,278 47,29 44,01 73,9 | 91,5 | 67,9 | 62,4
D-300 28,2 63,5 12,43 EN 10270-1 449,094 27,37 36,13 76,6 | 93,3 | 78,6 | 57,9
D-313J-08 28,6 74,6 14,601 EN 10270-1 521,957 38,85 35,75 72,4 | 93,8 | 74,0 | 49,3
D-313M-02 25 86 15,872 EN 10270-1 526,029 52,86 33,14 68,5 | 90,0 | 70,2 | 45,3
D-313M 25 78 18,379 EN 10270-1 576,486 46,63 31,37 65,6 | 91,9 | 65,6 | 39,2
D-313L-03 25 72 19,4 EN 10270-1 532,378 44,56 27,44 62,9 | 89,4 | 62,2 | 37,1
D-332 29 89,5 19,637 EN 10270-1 826,859 47,39 42,11 61,7 | 88,7 | 59,7 | 36,6
D-329B-01 30 70 22,828 EN 10270-1 724,851 38,25 31,75 60,1 | 87,4 | 61,4 | 31,5
D-334A-03 27 78 25,218 EN 10270-1 779,479 47,09 30,91 59,6 | 91,3 | 59,0 | 28,5
D-361A 30 72 47,941 EN 10270-1 654,697 58,34 13,66 45,6 | 82,9 | 38,8 | 15,0
D-362 30 87,5 47,941 EN 10270-1 1397,785 58,34 29,16 49,0 | 82,9 | 49,1 | 15,0
D-339R-10 27 70 48,9 EN 10270-1 1105,598 47,39 22,61 47,5 | 85,0 | 42,7 | 14,7
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-300A

País de origem: DE, German; Mola de compressão D-300A

Imagem do Produto - Molas de compressão D-300A

Imagem do Produto - Molas de compressão D-300A

QR-Code: Mola de compressão D-300A

QR-Code - Molas de compressão - D-300A | https://www.federnshop.com/pt/produtos/molas_de_compress%c3%a3o/d-300a.html
