Mola de compressão D-313L-03 Aço mola Ø 3,6 x 21,4 x 72 mm

Descontos por quantidade - Mola de compressão D-313L-03

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

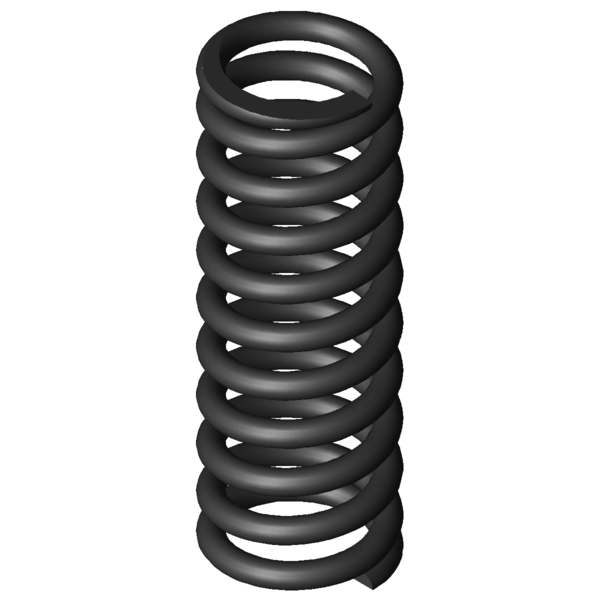

Imagem do Produto Mola de compressão D-313L-03

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313L-03

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	21,4	mm	Diâmetro médio de enrolamento
De	25	mm	Diâmetro externo de enrolamento
Dd	17	mm	Maior diâmetro do mandril
Dh	26	mm	Diâmetro mais pequeno de manga
L0	72	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	532,378	N	Força máxima com carga estática
Ln	44,56	mm	Comprimento mais pequeno com carga estática
sn	27,44	mm	Maior deslocamento da mola com carga estática
Fndyn	484,215	N	Força máxima com carga dinâmica
Lndyn	47,04	mm	Comprimento mais pequeno com carga dinâmica
shdyn	14,35	mm	Maior deslocamento da mola com carga dinâmica
S	7,6	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	19,4	N/mm	Flecha da mola
Gew	59,502	g	Peso do artigo
Fntol	38,38	N	(+/-) tolerância para força máxima estática
Fndtol	37,66	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,54	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313L-03 Aço mola Ø 3,6 x 21,4 x 72 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313L-03 Aço mola Ø 3,6 x 21,4 x 72 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313L-03 Aço mola Ø 3,6 x 21,4 x 72 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313L-03 Aço mola Ø 3,6 x 21,4 x 72 mm

cálculo do caminho de força Mola de compressão D-313L-03

Formulário de consulta Mola de compressão D-313L-03 Aço mola Ø 3,6 x 21,4 x 72 mm

Formulário de consulta Mola de compressão D-313L-03

Molas de compressão semelhantes para Mola de compressão D-313L-03 Aço mola Ø 3,6 x 21,4 x 72 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313L-03	EN 10270-1	3,6	25	72	532,378	44,56	27,44	9	19,4	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313L-03	1.4310	3,6	25	72	457,257	44,56	27,44	9	16,662	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207L	28	68,5	1,037	EN 10270-1	58,942	11,65	56,85	37,1 \| 76,3 \| 29,7 \| 5,3
D-209	21,6	73,5	1,517	EN 10270-1	83,304	18,6	54,9	39,0 \| 76,3 \| 32,8 \| 7,8
D-241A	22	79	2,397	EN 10270-1	128,842	25,25	53,75	42,7 \| 78,2 \| 37,6 \| 12,4
D-239A-02	25	62,5	2,436	EN 10270-1	107,706	18,28	44,22	44,8 \| 80,8 \| 41,1 \| 12,6
D-239A-03	25	63	2,977	EN 10270-1	136,053	17,3	45,7	46,4 \| 81,0 \| 42,8 \| 15,3
D-263K	24	59,1	4,188	EN 10270-1	165,885	19,49	39,61	42,6 \| 82,0 \| 34,9 \| 10,9
D-270	27,5	74,5	4,631	EN 10270-1	233,849	24	50,5	52,9 \| 85,7 \| 49,1 \| 23,9
D-288M	30	70,7	5,658	EN 10270-1	260,136	24,72	45,98	56,6 \| 86,4 \| 54,3 \| 29,2
D-288Z-43	27	81,8	7,023	EN 10270-1	318,139	36,5	45,3	61,4 \| 88,0 \| 60,2 \| 36,2
D-313J-08	28,6	74,6	14,601	EN 10270-1	521,957	38,85	35,75	85,8 \| 94,6 \| 87,4 \| 75,3
D-306	23,2	74	15,709	EN 10270-1	566,892	37,91	36,09	65,0 \| 88,2 \| 65,7 \| 41,0
D-313M-02	25	86	15,872	EN 10270-1	526,029	52,86	33,14	89,1 \| 94,6 \| 90,8 \| 81,8
D-308A-02	22	70	16,923	EN 10270-1	483,755	41,41	28,59	66,3 \| 88,2 \| 66,5 \| 44,1
D-313M	25	78	18,379	EN 10270-1	576,486	46,63	31,37	94,0 \| 97,4 \| 89,9 \| 94,7
D-313L-03	25	72	19,4	EN 10270-1	532,378	44,56	27,44	71,3 \| 92,1 \| 71,3 \| 50,6
D-313L-01	25	63,5	20,541	EN 10270-1	431,728	42,48	21,02	74,1 \| 94,6 \| 74,3 \| 53,6
D-313L-02	25	57	24,942	EN 10270-1	517,412	36,26	20,74	79,1 \| 91,2 \| 81,0 \| 65,1
D-334A-03	27	78	25,218	EN 10270-1	779,479	47,09	30,91	82,4 \| 91,6 \| 78,5 \| 76,9
D-337	24	72	38,353	EN 10270-1	971,288	46,68	25,33	73,2 \| 95,3 \| 73,6 \| 50,6
D-336A	24	65	38,353	EN 10270-1	702,818	46,68	18,33	100,0 \| 100,0 \| 100,0 \| 100,0
D-361A	30	72	47,941	EN 10270-1	654,697	58,34	13,66	63,7 \| 85,1 \| 65,5 \| 40,5
D-339R-10	27	70	48,9	EN 10270-1	1105,598	47,39	22,61	65,0 \| 89,9 \| 65,3 \| 39,7
D-339U	22	70,9	82,05	EN 10270-1	1140,926	56,99	13,91	68,7 \| 90,7 \| 68,7 \| 46,7
D-339R-01	22,5	70	95,508	EN 10270-1	1671,387	52,5	17,5	66,9 \| 91,8 \| 68,8 \| 40,1
D-365RA	28	66	118,854	EN 10270-1	902,341	58,41	7,59	59,0 \| 85,2 \| 59,6 \| 32,3
D-389R-01	27,8	70	453,021	EN 10270-1	4187,614	60,76	9,24	35,7 \| 79,5 \| 23,2 \| 4,3

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-313L-03

País de origem: DE, German; Mola de compressão D-313L-03
