Mola de compressão D-308A-02 Aço mola Ø 3,2 x 18,8 x 70 mm

Descontos por quantidade - Mola de compressão D-308A-02

Quantidade	Preço individual [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Mola de compressão Comprar

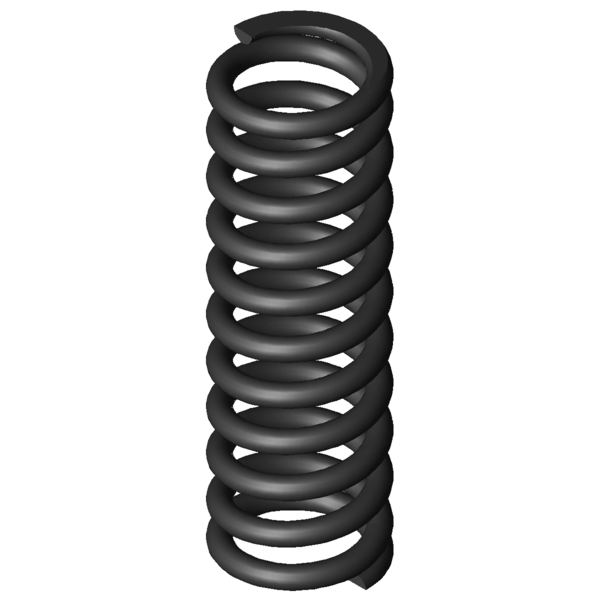

Imagem do Produto Mola de compressão D-308A-02

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-308A-02

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	18,8	mm	Diâmetro médio de enrolamento
De	22	mm	Diâmetro externo de enrolamento
Dd	14,8	mm	Maior diâmetro do mandril
Dh	22,9	mm	Diâmetro mais pequeno de manga
L0	70	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	483,755	N	Força máxima com carga estática
Ln	41,41	mm	Comprimento mais pequeno com carga estática
sn	28,59	mm	Maior deslocamento da mola com carga estática
Fndyn	444,729	N	Força máxima com carga dinâmica
Lndyn	43,72	mm	Comprimento mais pequeno com carga dinâmica
shdyn	12,27	mm	Maior deslocamento da mola com carga dinâmica
S	7,032	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	16,923	N/mm	Flecha da mola
Gew	43,1793	g	Peso do artigo
Fntol	32,07	N	(+/-) tolerância para força máxima estática
Fndtol	31,49	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,47	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	O	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-308A-02 Aço mola Ø 3,2 x 18,8 x 70 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-308A-02 Aço mola Ø 3,2 x 18,8 x 70 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-308A-02 Aço mola Ø 3,2 x 18,8 x 70 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-308A-02 Aço mola Ø 3,2 x 18,8 x 70 mm

cálculo do caminho de força Mola de compressão D-308A-02

Formulário de consulta Mola de compressão D-308A-02 Aço mola Ø 3,2 x 18,8 x 70 mm

Formulário de consulta Mola de compressão D-308A-02

Molas de compressão semelhantes para Mola de compressão D-308A-02 Aço mola Ø 3,2 x 18,8 x 70 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-308A-02	EN 10270-1	3,2	22	70	483,755	41,41	28,59	9,5	16,923	100,0 \| 100,0 \| 100,0 \| 100,0
VD-308A-02	1.4310	3,2	22	70	415,495	41,41	28,59	9,5	14,535	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-232L-02	20	69	2,087	EN 10270-1	96,469	22,78	46,22	45,0 \| 81,9 \| 40,9 \| 12,3
D-241A	22	79	2,397	EN 10270-1	128,842	25,25	53,75	77,9 \| 87,6 \| 81,0 \| 65,1
D-247D-08	20	77,5	2,541	EN 10270-1	118,472	30,87	46,63	76,9 \| 91,8 \| 77,3 \| 61,8
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	49,8 \| 81,4 \| 50,1 \| 17,9
D-241	22	62	3,705	EN 10270-1	156,147	19,85	42,15	51,9 \| 83,7 \| 50,1 \| 21,9
D-263M-02	19	68	4,793	EN 10270-1	173,374	31,83	36,17	56,6 \| 84,1 \| 57,4 \| 28,3
D-275A	22,5	60	5,852	EN 10270-1	173,137	30,42	29,59	62,7 \| 87,2 \| 66,2 \| 34,6
D-276	22,5	81,5	5,852	EN 10270-1	292,61	31,5	50	78,8 \| 95,9 \| 77,6 \| 63,0
D-278B-10	20	65	8,736	EN 10270-1	306,299	29,94	35,06	70,5 \| 87,3 \| 72,4 \| 51,6
D-288R	20	64,2	12,954	EN 10270-1	360,556	36,37	27,83	84,2 \| 90,0 \| 85,9 \| 76,6
D-308A-03	22	82	13,98	EN 10270-1	464,33	48,79	33,21	56,0 \| 88,0 \| 53,8 \| 26,4
D-306	23,2	74	15,709	EN 10270-1	566,892	37,91	36,09	90,5 \| 96,5 \| 82,3 \| 92,8
D-305A	23,2	61	15,709	EN 10270-1	362,67	37,91	23,09	88,2 \| 94,0 \| 77,9 \| 92,8
D-288Z-52	21	60,5	16,646	EN 10270-1	417,371	35,43	25,07	92,4 \| 91,9 \| 87,0 \| 98,4
D-308A-02	22	70	16,923	EN 10270-1	483,755	41,41	28,59	100,0 \| 100,0 \| 100,0 \| 100,0
D-313L-03	25	72	19,4	EN 10270-1	532,378	44,56	27,44	90,7 \| 91,4 \| 93,4 \| 87,2
D-313N-10	22,5	60	33,793	EN 10270-1	742,903	38,02	21,98	70,6 \| 90,8 \| 71,0 \| 50,1
D-337	24	72	38,353	EN 10270-1	971,288	46,68	25,33	67,7 \| 89,6 \| 69,2 \| 44,1
D-336A	24	65	38,353	EN 10270-1	702,818	46,68	18,33	66,3 \| 88,2 \| 66,5 \| 44,1
D-339D-10	20	77	60,64	EN 10270-1	1321,464	55,21	21,79	57,2 \| 87,3 \| 56,4 \| 27,9
D-339A-04	21	65	62,451	EN 10270-1	1166,591	46,32	18,68	56,6 \| 89,4 \| 53,4 \| 27,1
D-339D	20	64,4	67,023	EN 10270-1	917,411	50,71	13,69	54,4 \| 87,6 \| 50,3 \| 25,2
D-339U	22	70,9	82,05	EN 10270-1	1140,926	56,99	13,91	52,0 \| 89,9 \| 45,5 \| 20,6
D-339R-01	22,5	70	95,508	EN 10270-1	1671,387	52,5	17,5	50,8 \| 89,6 \| 45,1 \| 17,7

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202081; Mola de compressão D-308A-02

País de origem: DE, German; Mola de compressão D-308A-02
