Mola de compressão D-305A Aço mola Ø 3,2 x 20 x 61 mm

Descontos por quantidade - Mola de compressão D-305A

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de compressão Comprar

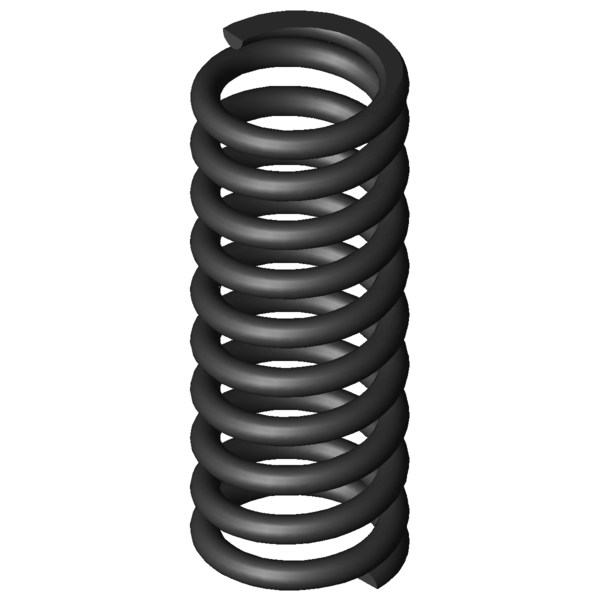

Imagem do Produto Mola de compressão D-305A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-305A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	20	mm	Diâmetro médio de enrolamento
De	23,2	mm	Diâmetro externo de enrolamento
Dd	16,1	mm	Maior diâmetro do mandril
Dh	24,2	mm	Diâmetro mais pequeno de manga
L0	61	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	362,67	N	Força máxima com carga estática
Ln	37,91	mm	Comprimento mais pequeno com carga estática
sn	23,09	mm	Maior deslocamento da mola com carga estática
Fndyn	328,797	N	Força máxima com carga dinâmica
Lndyn	40,07	mm	Comprimento mais pequeno com carga dinâmica
shdyn	14,81	mm	Maior deslocamento da mola com carga dinâmica
S	6,8	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	15,709	N/mm	Flecha da mola
Gew	41,9411	g	Peso do artigo
Fntol	27,8	N	(+/-) tolerância para força máxima estática
Fndtol	27,3	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,42	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	M	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-305A Aço mola Ø 3,2 x 20 x 61 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-305A Aço mola Ø 3,2 x 20 x 61 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-305A Aço mola Ø 3,2 x 20 x 61 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-305A Aço mola Ø 3,2 x 20 x 61 mm

cálculo do caminho de força Mola de compressão D-305A

Formulário de consulta Mola de compressão D-305A Aço mola Ø 3,2 x 20 x 61 mm

Formulário de consulta Mola de compressão D-305A

Molas de compressão semelhantes para Mola de compressão D-305A Aço mola Ø 3,2 x 20 x 61 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-305A	EN 10270-1	3,2	23,2	61	362,67	37,91	23,09	8,5	15,709	100,0 \| 100,0 \| 100,0 \| 100,0
VD-305A	1.4310	3,2	23,2	61	311,496	37,91	23,09	8,5	13,493	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-239A-02	25	62,5	2,436	EN 10270-1	107,706	18,28	44,22	46,9 \| 84,3 \| 41,0 \| 15,5
D-239A-03	25	63	2,977	EN 10270-1	136,053	17,3	45,7	49,0 \| 84,0 \| 44,0 \| 19,0
D-239A-14	23,5	58	2,982	EN 10270-1	119,251	18,01	39,99	49,9 \| 85,4 \| 45,3 \| 19,0
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	72,3 \| 94,2 \| 72,6 \| 50,1
D-241	22	62	3,705	EN 10270-1	156,147	19,85	42,15	77,2 \| 92,0 \| 78,3 \| 61,3
D-240A	22	55,4	3,705	EN 10270-1	139,476	17,75	37,65	52,1 \| 82,7 \| 49,9 \| 23,6
D-263K	24	59,1	4,188	EN 10270-1	165,885	19,49	39,61	55,4 \| 87,4 \| 52,0 \| 26,7
D-275A	22,5	60	5,852	EN 10270-1	173,137	30,42	29,59	92,6 \| 93,1 \| 88,0 \| 96,7
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	100,0 \| 100,0 \| 100,0 \| 100,0
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	67,2 \| 86,7 \| 68,5 \| 46,4
D-278B-10	20	65	8,736	EN 10270-1	306,299	29,94	35,06	81,4 \| 95,2 \| 79,8 \| 69,2
D-275	22,5	54	9,044	EN 10270-1	292,131	21,7	32,3	73,8 \| 87,9 \| 76,0 \| 57,6
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	74,3 \| 94,8 \| 75,3 \| 52,9
D-288R	20	64,2	12,954	EN 10270-1	360,556	36,37	27,83	69,6 \| 92,3 \| 69,8 \| 46,7
D-305A	23,2	61	15,709	EN 10270-1	362,67	37,91	23,09	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-52	21	60,5	16,646	EN 10270-1	417,371	35,43	25,07	62,9 \| 90,4 \| 61,9 \| 36,3
D-308A-02	22	70	16,923	EN 10270-1	483,755	41,41	28,59	88,2 \| 94,0 \| 77,9 \| 92,8
D-313L-01	25	63,5	20,541	EN 10270-1	431,728	42,48	21,02	85,5 \| 92,6 \| 87,5 \| 76,5
D-308A-01	22	56	21,435	EN 10270-1	470,668	34,04	21,96	85,0 \| 95,5 \| 86,1 \| 73,3
D-305	23,2	49,5	24,278	EN 10270-1	551,326	26,79	22,71	80,2 \| 93,7 \| 82,1 \| 64,7
D-313L-02	25	57	24,942	EN 10270-1	517,412	36,26	20,74	78,2 \| 91,7 \| 80,0 \| 63,0
D-313N-10	22,5	60	33,793	EN 10270-1	742,903	38,02	21,98	49,5 \| 83,8 \| 46,7 \| 17,9
D-336A	24	65	38,353	EN 10270-1	702,818	46,68	18,33	65,5 \| 90,2 \| 65,5 \| 41,0
D-339A-04	21	65	62,451	EN 10270-1	1166,591	46,32	18,68	42,9 \| 82,1 \| 36,8 \| 9,7
D-339D	20	64,4	67,023	EN 10270-1	917,411	50,71	13,69	41,5 \| 84,0 \| 31,6 \| 9,0
D-339R-01	22,5	70	95,508	EN 10270-1	1671,387	52,5	17,5	50,1 \| 85,1 \| 48,7 \| 16,4

Número de molas metálicas semelhantes: 25

Número de tarifa alfandegária: 73202081; Mola de compressão D-305A

País de origem: DE, German; Mola de compressão D-305A
