Mola de compressão D-273A-04 Aço mola Ø 2,5 x 21,5 x 52 mm

Descontos por quantidade - Mola de compressão D-273A-04

Quantidade Preço individual [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Mola de compressão Comprar

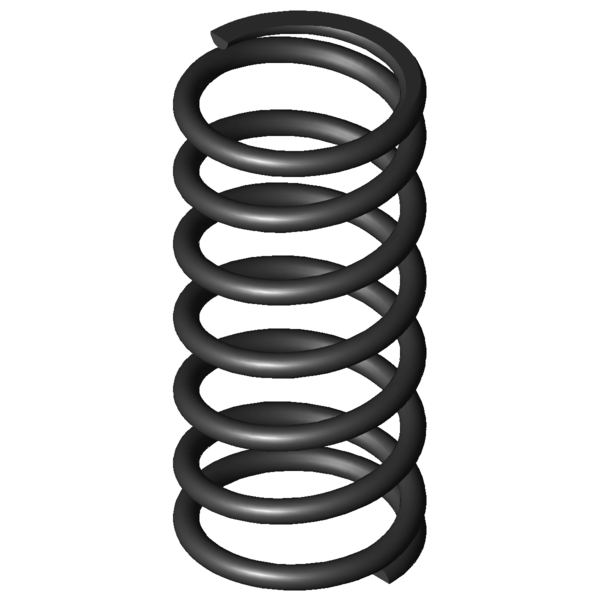

Imagem do Produto Mola de compressão D-273A-04
Imagem do Produto Mola de compressão D-273A-04
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-273A-04

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,5 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 21,5 mm Diâmetro médio de enrolamento
De 24 mm Diâmetro externo de enrolamento
Dd 18,2 mm Maior diâmetro do mandril
Dh 25,2 mm Diâmetro mais pequeno de manga
L0 52 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 220,957 N Força máxima com carga estática
Ln 21,65 mm Comprimento mais pequeno com carga estática
sn 30,35 mm Maior deslocamento da mola com carga estática
Fndyn 209,673 N Força máxima com carga dinâmica
Lndyn 23,2 mm Comprimento mais pequeno com carga dinâmica
shdyn 12,8 mm Maior deslocamento da mola com carga dinâmica
S 9 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 5,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 7,28 N/mm Flecha da mola
Gew 19,6562 g Peso do artigo
Fntol 12,9 N (+/-) tolerância para força máxima estática
Fndtol 12,7 N (+/-) tolerância para força máxima dinâmica
Detol 0,45 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,3 mm (+/-) tolerância para comprimento não tensionado da mola
PG J - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-273A-04 Aço mola Ø 2,5 x 21,5 x 52 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-273A-04 Aço mola Ø 2,5 x 21,5 x 52 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-273A-04 Aço mola Ø 2,5 x 21,5 x 52 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-273A-04 Aço mola Ø 2,5 x 21,5 x 52 mm

cálculo do caminho de força Mola de compressão D-273A-04

Formulário de consulta Mola de compressão D-273A-04 Aço mola Ø 2,5 x 21,5 x 52 mm

Formulário de consulta Mola de compressão D-273A-04

Molas de compressão semelhantes para Mola de compressão D-273A-04 Aço mola Ø 2,5 x 21,5 x 52 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-273A-04 EN 10270-1 2,5 24 52 220,957 21,65 30,35 5,5 7,28 100,0 | 100,0 | 100,0 | 100,0
VD-273A-04 1.4310 2,5 24 52 189,779 21,65 30,35 5,5 6,253 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-145DB 24 44,5 0,152 EN 10270-1 4,885 12,41 32,09 41,9 | 75,2 | 48,4 | 2,1
D-207S 23,6 60 0,738 EN 10270-1 28,017 22,02 37,98 46,5 | 83,0 | 46,3 | 10,1
D-180J 20 50,4 0,908 EN 10270-1 37,999 8,57 41,83 44,5 | 76,1 | 44,9 | 12,5
D-206A 24 60,9 0,969 EN 10270-1 49,204 10,11 50,79 44,9 | 80,5 | 41,0 | 13,3
D-207JR 22 50,7 1,088 EN 10270-1 39,526 14,39 36,31 49,6 | 83,1 | 50,7 | 15,0
D-208 21,6 48 2,384 EN 10270-1 83,218 13,1 34,9 59,1 | 82,1 | 62,3 | 32,8
D-247D-06 20 50 2,541 EN 10270-1 48,599 30,87 19,13 54,6 | 86,5 | 42,5 | 34,9
D-239A-14 23,5 58 2,982 EN 10270-1 119,251 18,01 39,99 65,0 | 89,2 | 64,9 | 41,0
D-232L 20 51,5 3,225 EN 10270-1 114,475 16,01 35,49 65,9 | 84,8 | 68,7 | 44,3
D-240A 22 55,4 3,705 EN 10270-1 139,476 17,75 37,65 70,4 | 88,5 | 71,9 | 50,9
D-263K 24 59,1 4,188 EN 10270-1 165,885 19,49 39,61 75,1 | 92,0 | 75,8 | 57,5
D-239A-10 23,5 43 4,686 EN 10270-1 140,986 12,91 30,09 77,6 | 86,9 | 81,5 | 64,4
D-275A 22,5 60 5,852 EN 10270-1 173,137 30,42 29,59 87,3 | 93,5 | 87,9 | 80,4
D-269 27,5 49 7,277 EN 10270-1 234,313 16,8 32,2 96,0 | 93,8 | 94,3 | 100,0
D-273A-04 24 52 7,28 EN 10270-1 220,957 21,65 30,35 100,0 | 100,0 | 100,0 | 100,0
D-275 22,5 54 9,044 EN 10270-1 292,131 21,7 32,3 87,3 | 96,7 | 84,8 | 80,5
D-288Z-42 27 55,1 10,853 EN 10270-1 318,714 25,73 29,37 79,7 | 88,9 | 83,0 | 67,1
D-299A 28,2 50,8 12,43 EN 10270-1 291,228 27,37 23,43 74,0 | 87,0 | 76,5 | 58,6
D-305A 23,2 61 15,709 EN 10270-1 362,67 37,91 23,09 67,2 | 86,7 | 68,5 | 46,4
D-308A-01 22 56 21,435 EN 10270-1 470,668 34,04 21,96 60,4 | 87,5 | 59,7 | 34,0
D-305 23,2 49,5 24,278 EN 10270-1 551,326 26,79 22,71 59,1 | 90,0 | 57,5 | 30,0
D-288X-06 19,4 51 24,677 EN 10270-1 542,897 29 22 58,2 | 88,4 | 56,6 | 29,5
D-313L-02 25 57 24,942 EN 10270-1 517,412 36,26 20,74 56,8 | 85,6 | 55,5 | 29,2
D-313L 25 48,2 31,745 EN 10270-1 576,821 30,03 18,17 52,7 | 86,0 | 49,1 | 22,9
D-313N-10 22,5 60 33,793 EN 10270-1 742,903 38,02 21,98 52,0 | 83,3 | 51,1 | 21,5
D-313K-01 25 43 34,919 EN 10270-1 525,394 27,95 15,05 49,8 | 82,7 | 45,8 | 20,9
D-313A-06 19,5 51 35,521 EN 10270-1 511,708 36,59 14,41 50,3 | 85,0 | 45,3 | 20,5
D-336 24 49 59,273 EN 10270-1 946,882 33,03 15,98 45,3 | 85,6 | 38,0 | 12,3
D-339A-01 21,5 50 74,865 EN 10270-1 947,308 37,35 12,65 41,7 | 82,7 | 32,5 | 9,7
D-339T-10 22 50 141,723 EN 10270-1 1729,023 37,8 12,2 37,6 | 81,1 | 26,5 | 5,1
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-273A-04

País de origem: DE, German; Mola de compressão D-273A-04
