Mola de compressão D-339A-01 Aço mola Ø 4 x 17,5 x 50 mm

Descontos por quantidade - Mola de compressão D-339A-01

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

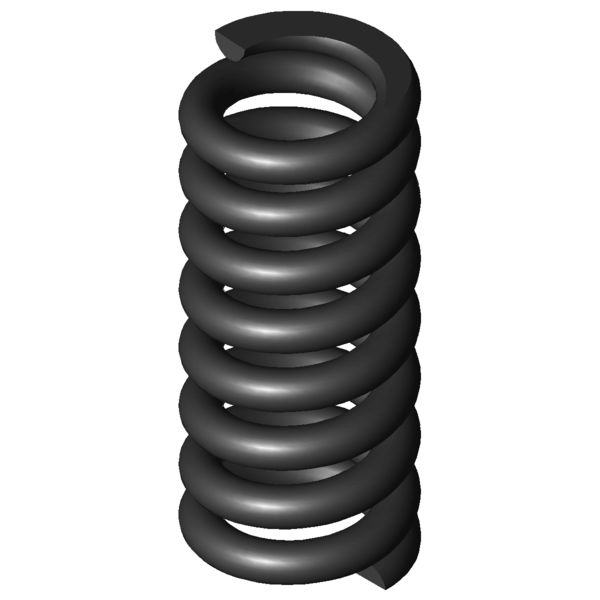

Imagem do Produto Mola de compressão D-339A-01

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339A-01

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	17,5	mm	Diâmetro médio de enrolamento
De	21,5	mm	Diâmetro externo de enrolamento
Dd	12,6	mm	Maior diâmetro do mandril
Dh	22,5	mm	Diâmetro mais pequeno de manga
L0	50	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	947,308	N	Força máxima com carga estática
Ln	37,35	mm	Comprimento mais pequeno com carga estática
sn	12,65	mm	Maior deslocamento da mola com carga estática
Fndyn	821,271	N	Força máxima com carga dinâmica
Lndyn	39,03	mm	Comprimento mais pequeno com carga dinâmica
shdyn	5,19	mm	Maior deslocamento da mola com carga dinâmica
S	7,077	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	6,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	74,865	N/mm	Flecha da mola
Gew	46,4191	g	Peso do artigo
Fntol	87,33	N	(+/-) tolerância para força máxima estática
Fndtol	85,46	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,98	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339A-01 Aço mola Ø 4 x 17,5 x 50 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339A-01 Aço mola Ø 4 x 17,5 x 50 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339A-01 Aço mola Ø 4 x 17,5 x 50 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339A-01 Aço mola Ø 4 x 17,5 x 50 mm

cálculo do caminho de força Mola de compressão D-339A-01

Formulário de consulta Mola de compressão D-339A-01 Aço mola Ø 4 x 17,5 x 50 mm

Formulário de consulta Mola de compressão D-339A-01

Molas de compressão semelhantes para Mola de compressão D-339A-01 Aço mola Ø 4 x 17,5 x 50 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339A-01	EN 10270-1	4	21,5	50	947,308	37,35	12,65	6,5	74,865	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339A-01	1.4310	4	21,5	50	813,639	37,35	12,65	6,5	64,301	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	38,2 \| 76,7 \| 31,6 \| 6,2
D-240	22	41	5,821	EN 10270-1	156,014	14,2	26,8	38,7 \| 76,6 \| 31,8 \| 7,8
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	41,7 \| 82,7 \| 32,5 \| 9,7
D-275	22,5	54	9,044	EN 10270-1	292,131	21,7	32,3	43,5 \| 83,5 \| 35,0 \| 12,1
D-308A-01	22	56	21,435	EN 10270-1	470,668	34,04	21,96	57,1 \| 89,0 \| 53,6 \| 28,6
D-288ZA	21,5	45	23,696	EN 10270-1	471,759	25,09	19,91	58,9 \| 88,3 \| 56,7 \| 31,6
D-305	23,2	49,5	24,278	EN 10270-1	551,326	26,79	22,71	60,0 \| 90,6 \| 57,0 \| 32,4
D-288X-06	19,4	51	24,677	EN 10270-1	542,897	29	22	59,1 \| 86,9 \| 57,4 \| 33,0
D-288Z-51	21	41,4	25,726	EN 10270-1	420,852	25,04	16,36	60,1 \| 85,2 \| 60,9 \| 34,4
D-310A	19,2	54	27,453	EN 10270-1	357,433	40,98	13,02	63,8 \| 87,3 \| 67,4 \| 36,7
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	64,7 \| 85,5 \| 68,6 \| 40,2
D-313L	25	48,2	31,745	EN 10270-1	576,821	30,03	18,17	66,1 \| 90,8 \| 65,3 \| 42,4
D-313A-06	19,5	51	35,521	EN 10270-1	511,708	36,59	14,41	69,6 \| 90,4 \| 70,9 \| 47,4
D-336	24	49	59,273	EN 10270-1	946,882	33,03	15,98	88,2 \| 95,9 \| 89,6 \| 79,1
D-339A-01	21,5	50	74,865	EN 10270-1	947,308	37,35	12,65	100,0 \| 100,0 \| 100,0 \| 100,0
D-339T-10	22	50	141,723	EN 10270-1	1729,023	37,8	12,2	74,7 \| 95,5 \| 75,6 \| 52,8
D-339T	22	44,9	141,723	EN 10270-1	1149,877	36,79	8,11	72,7 \| 92,1 \| 73,2 \| 52,8

Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202081; Mola de compressão D-339A-01

País de origem: DE, German; Mola de compressão D-339A-01
