Mola de compressão D-310A Aço mola Ø 3,2 x 16 x 54 mm

Descontos por quantidade - Mola de compressão D-310A

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

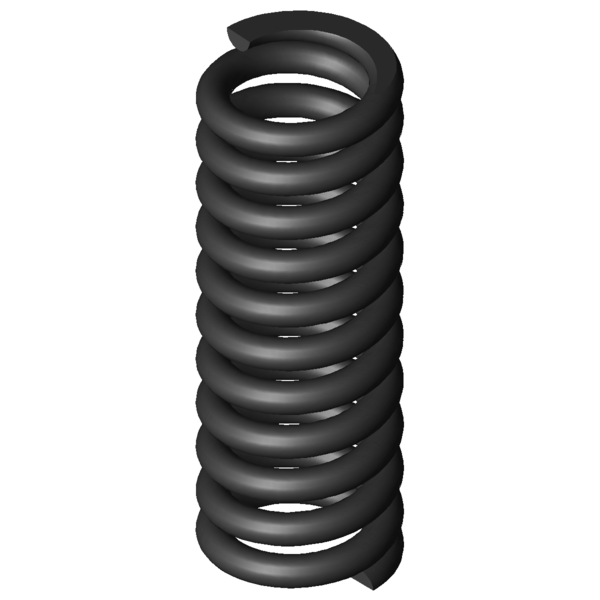

Imagem do Produto Mola de compressão D-310A

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-310A

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16	mm	Diâmetro médio de enrolamento
De	19,2	mm	Diâmetro externo de enrolamento
Dd	12,1	mm	Maior diâmetro do mandril
Dh	20,1	mm	Diâmetro mais pequeno de manga
L0	54	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	357,433	N	Força máxima com carga estática
Ln	40,98	mm	Comprimento mais pequeno com carga estática
sn	13,02	mm	Maior deslocamento da mola com carga estática
Fndyn	300,057	N	Força máxima com carga dinâmica
Lndyn	43,07	mm	Comprimento mais pequeno com carga dinâmica
shdyn	10,9	mm	Maior deslocamento da mola com carga dinâmica
S	5,347	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	27,453	N/mm	Flecha da mola
Gew	36,7484	g	Peso do artigo
Fntol	40,18	N	(+/-) tolerância para força máxima estática
Fndtol	39,32	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,27	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-310A Aço mola Ø 3,2 x 16 x 54 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-310A Aço mola Ø 3,2 x 16 x 54 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-310A Aço mola Ø 3,2 x 16 x 54 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-310A Aço mola Ø 3,2 x 16 x 54 mm

cálculo do caminho de força Mola de compressão D-310A

Formulário de consulta Mola de compressão D-310A Aço mola Ø 3,2 x 16 x 54 mm

Formulário de consulta Mola de compressão D-310A

Molas de compressão semelhantes para Mola de compressão D-310A Aço mola Ø 3,2 x 16 x 54 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-310A	EN 10270-1	3,2	19,2	54	357,433	40,98	13,02	9,5	27,453	100,0 \| 100,0 \| 100,0 \| 100,0
VD-310A	1.4310	3,2	19,2	54	306,998	40,98	13,02	9,5	23,579	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207J-04	16,5	52,5	1,798	EN 10270-1	60,338	18,94	33,56	37,0 \| 76,7 \| 27,8 \| 6,5
D-247D-06	20	50	2,541	EN 10270-1	48,599	30,87	19,13	44,6 \| 83,7 \| 40,8 \| 9,3
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	41,5 \| 82,9 \| 31,7 \| 9,9
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	40,9 \| 78,8 \| 33,1 \| 10,8
D-232L	20	51,5	3,225	EN 10270-1	114,475	16,01	35,49	42,9 \| 82,5 \| 34,4 \| 11,7
D-240A	22	55,4	3,705	EN 10270-1	139,476	17,75	37,65	44,2 \| 82,4 \| 36,8 \| 13,5
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	47,5 \| 84,2 \| 41,3 \| 17,1
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	51,9 \| 87,5 \| 46,6 \| 21,6
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	51,7 \| 85,5 \| 47,7 \| 22,0
D-275	22,5	54	9,044	EN 10270-1	292,131	21,7	32,3	60,6 \| 87,8 \| 61,0 \| 32,9
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	66,7 \| 87,7 \| 70,7 \| 41,6
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	76,7 \| 86,8 \| 73,0 \| 70,4
D-308A-01	22	56	21,435	EN 10270-1	470,668	34,04	21,96	80,1 \| 94,6 \| 67,6 \| 78,1
D-288X-06	19,4	51	24,677	EN 10270-1	542,897	29	22	82,4 \| 94,7 \| 62,5 \| 89,9
D-310A	19,2	54	27,453	EN 10270-1	357,433	40,98	13,02	100,0 \| 100,0 \| 100,0 \| 100,0
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	92,3 \| 92,5 \| 93,3 \| 91,3
D-311	19,2	59	30,682	EN 10270-1	664,58	37,34	21,66	81,2 \| 97,2 \| 56,9 \| 89,5
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	82,2 \| 91,5 \| 77,5 \| 77,6
D-313A-06	19,5	51	35,521	EN 10270-1	511,708	36,59	14,41	84,7 \| 96,6 \| 80,1 \| 77,3
D-313Q	18	58,3	60,321	EN 10270-1	763,612	45,64	12,66	69,8 \| 91,8 \| 72,0 \| 45,5
D-339A-01	21,5	50	74,865	EN 10270-1	947,308	37,35	12,65	63,8 \| 87,3 \| 67,4 \| 36,7
D-339E-03	18	53	111,816	EN 10270-1	779,946	46,02	6,98	55,0 \| 90,6 \| 49,7 \| 24,6
D-339V-06	19	63	161,211	EN 10270-1	1826,521	51,67	11,33	51,9 \| 85,3 \| 53,3 \| 17,0

Número de molas metálicas semelhantes: 22

Número de tarifa alfandegária: 73202081; Mola de compressão D-310A

País de origem: DE, German; Mola de compressão D-310A
