Mola de compressão D-288Z-62 Aço mola Ø 3 x 14 x 49,8 mm

Descontos por quantidade - Mola de compressão D-288Z-62

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

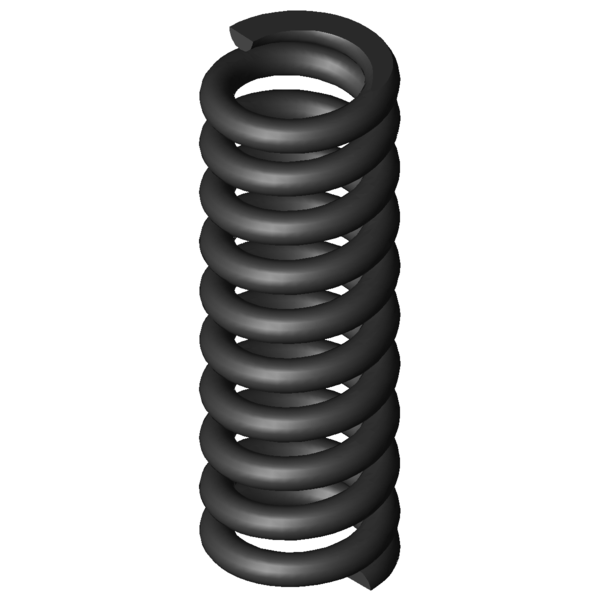

Imagem do Produto Mola de compressão D-288Z-62

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-62

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	14	mm	Diâmetro médio de enrolamento
De	17	mm	Diâmetro externo de enrolamento
Dd	10,4	mm	Maior diâmetro do mandril
Dh	17,8	mm	Diâmetro mais pequeno de manga
L0	49,8	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	527,753	N	Força máxima com carga estática
Ln	34,88	mm	Comprimento mais pequeno com carga estática
sn	14,92	mm	Maior deslocamento da mola com carga estática
Fndyn	468,069	N	Força máxima com carga dinâmica
Lndyn	36,57	mm	Comprimento mais pequeno com carga dinâmica
shdyn	6,23	mm	Maior deslocamento da mola com carga dinâmica
S	5,506	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	35,379	N/mm	Flecha da mola
Gew	25,8036	g	Peso do artigo
Fntol	44,84	N	(+/-) tolerância para força máxima estática
Fndtol	43,95	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,04	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-62 Aço mola Ø 3 x 14 x 49,8 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-62 Aço mola Ø 3 x 14 x 49,8 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-62 Aço mola Ø 3 x 14 x 49,8 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-62 Aço mola Ø 3 x 14 x 49,8 mm

cálculo do caminho de força Mola de compressão D-288Z-62

Formulário de consulta Mola de compressão D-288Z-62 Aço mola Ø 3 x 14 x 49,8 mm

Formulário de consulta Mola de compressão D-288Z-62

Molas de compressão semelhantes para Mola de compressão D-288Z-62 Aço mola Ø 3 x 14 x 49,8 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-62	EN 10270-1	3	17	49,8	527,753	34,88	14,92	8,5	35,379	89,5 \| 95,8 \| 77,1 \| 95,6
VD-288Z-62	1.4310	3	17	49,8	453,285	34,88	14,92	8,5	30,387	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	44,6 \| 85,7 \| 35,7 \| 12,4
D-252A-06	14,8	51	7,066	EN 10270-1	151,551	29,55	21,45	51,0 \| 83,8 \| 49,1 \| 20,0
D-249	18	45	7,235	EN 10270-1	195,357	18	27	51,9 \| 88,0 \| 46,3 \| 21,4
D-252A-30	15	52	8,728	EN 10270-1	240,033	24,5	27,5	52,7 \| 83,6 \| 49,9 \| 24,7
D-255	14,5	49,5	9,818	EN 10270-1	250,368	24	25,5	54,8 \| 83,8 \| 53,0 \| 27,8
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	58,9 \| 93,5 \| 53,2 \| 30,1
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	60,0 \| 86,6 \| 59,7 \| 33,9
D-263V-14	15,2	51	14,652	EN 10270-1	234,921	34,97	16,03	66,4 \| 89,0 \| 68,8 \| 41,4
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	73,6 \| 92,1 \| 74,1 \| 54,7
D-283A-16	15,5	49	21,31	EN 10270-1	421,147	29,24	19,76	76,3 \| 91,0 \| 77,7 \| 60,3
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	78,7 \| 87,9 \| 77,4 \| 70,8
D-288X-06	19,4	51	24,677	EN 10270-1	542,897	29	22	82,1 \| 94,0 \| 82,5 \| 69,8
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	93,1 \| 96,7 \| 93,6 \| 88,9
D-288ZC	17,5	45	33,834	EN 10270-1	397,859	33,24	11,76	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	89,5 \| 95,8 \| 77,1 \| 95,6
D-288T-06	15	51	36,299	EN 10270-1	558,372	35,62	15,38	95,4 \| 93,1 \| 95,8 \| 97,4
D-313AC	17	46	47,82	EN 10270-1	426,614	37,08	8,92	83,8 \| 96,2 \| 84,6 \| 70,7
D-288Z-06	15,5	51	50,611	EN 10270-1	547,97	40,17	10,83	83,2 \| 95,2 \| 84,4 \| 69,9
D-339E-03	18	53	111,816	EN 10270-1	779,946	46,02	6,98	58,9 \| 87,8 \| 57,2 \| 31,7

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-62

País de origem: DE, German; Mola de compressão D-288Z-62
