Mola de compressão D-313AC Aço mola Ø 3,2 x 13,8 x 46 mm

Descontos por quantidade - Mola de compressão D-313AC

Quantidade	Preço individual [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Mola de compressão Comprar

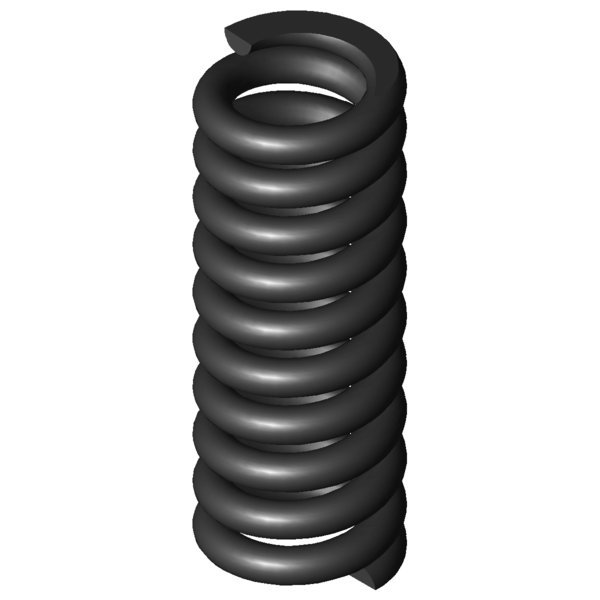

Imagem do Produto Mola de compressão D-313AC

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313AC

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	13,8	mm	Diâmetro médio de enrolamento
De	17	mm	Diâmetro externo de enrolamento
Dd	9,9	mm	Maior diâmetro do mandril
Dh	17,8	mm	Diâmetro mais pequeno de manga
L0	46	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	426,614	N	Força máxima com carga estática
Ln	37,08	mm	Comprimento mais pequeno com carga estática
sn	8,92	mm	Maior deslocamento da mola com carga estática
Fndyn	343,349	N	Força máxima com carga dinâmica
Lndyn	38,82	mm	Comprimento mais pequeno com carga dinâmica
shdyn	7,1	mm	Maior deslocamento da mola com carga dinâmica
S	5,035	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	47,82	N/mm	Flecha da mola
Gew	28,9393	g	Peso do artigo
Fntol	55,33	N	(+/-) tolerância para força máxima estática
Fndtol	54,08	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,02	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	L	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313AC Aço mola Ø 3,2 x 13,8 x 46 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313AC Aço mola Ø 3,2 x 13,8 x 46 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313AC Aço mola Ø 3,2 x 13,8 x 46 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313AC Aço mola Ø 3,2 x 13,8 x 46 mm

cálculo do caminho de força Mola de compressão D-313AC

Formulário de consulta Mola de compressão D-313AC Aço mola Ø 3,2 x 13,8 x 46 mm

Formulário de consulta Mola de compressão D-313AC

Molas de compressão semelhantes para Mola de compressão D-313AC Aço mola Ø 3,2 x 13,8 x 46 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313AC	EN 10270-1	3,2	17	46	426,614	37,08	8,92	8,5	47,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313AC	1.4310	3,2	17	46	366,417	37,08	8,92	8,5	41,073	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-252A-05	14,8	44	8,636	EN 10270-1	164,897	24,91	19,09	47,5 \| 81,7 \| 42,7 \| 18,1
D-257D	14	46,4	9,929	EN 10270-1	203,293	25,93	20,47	49,2 \| 81,3 \| 45,6 \| 20,8
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	56,4 \| 90,1 \| 57,9 \| 21,3
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	53,1 \| 83,7 \| 50,5 \| 25,0
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	61,8 \| 86,7 \| 61,2 \| 37,4
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	66,0 \| 87,9 \| 69,6 \| 40,4
D-283A-16	15,5	49	21,31	EN 10270-1	421,147	29,24	19,76	68,1 \| 87,7 \| 71,9 \| 44,6
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	70,2 \| 87,7 \| 72,9 \| 50,1
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	71,8 \| 91,3 \| 68,3 \| 55,9
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	79,2 \| 94,3 \| 80,5 \| 62,9
D-288ZC	17,5	45	33,834	EN 10270-1	397,859	33,24	11,76	83,8 \| 96,2 \| 84,6 \| 70,7
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	79,9 \| 95,4 \| 70,3 \| 74,0
D-288T-05	15	44	40,57	EN 10270-1	468,265	32,46	11,54	86,5 \| 90,5 \| 84,2 \| 84,8
D-288W	14	45,9	46,916	EN 10270-1	488,003	35,5	10,4	91,5 \| 89,9 \| 86,6 \| 98,1
D-313AC	17	46	47,82	EN 10270-1	426,614	37,08	8,92	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-05	15,5	44	61,682	EN 10270-1	612,183	34,08	9,92	84,0 \| 94,6 \| 79,8 \| 77,5

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-313AC

País de origem: DE, German; Mola de compressão D-313AC
