Mola de compressão D-288Z-05 Aço mola Ø 3,1 x 12,4 x 44 mm

Descontos por quantidade - Mola de compressão D-288Z-05

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de compressão Comprar

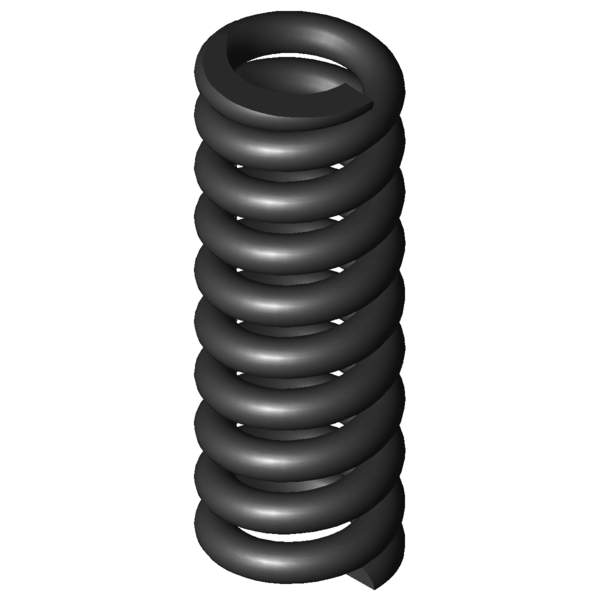

Imagem do Produto Mola de compressão D-288Z-05

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-05

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,1	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	12,4	mm	Diâmetro médio de enrolamento
De	15,5	mm	Diâmetro externo de enrolamento
Dd	8,5	mm	Maior diâmetro do mandril
Dh	16,5	mm	Diâmetro mais pequeno de manga
L0	44	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	612,183	N	Força máxima com carga estática
Ln	34,08	mm	Comprimento mais pequeno com carga estática
sn	9,92	mm	Maior deslocamento da mola com carga estática
Fndyn	517,513	N	Força máxima com carga dinâmica
Lndyn	35,61	mm	Comprimento mais pequeno com carga dinâmica
shdyn	4,36	mm	Maior deslocamento da mola com carga dinâmica
S	5,113	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	61,682	N/mm	Flecha da mola
Gew	23,2416	g	Peso do artigo
Fntol	65,85	N	(+/-) tolerância para força máxima estática
Fndtol	64,42	N	(+/-) tolerância para força máxima dinâmica
Detol	0,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	0,9	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	M	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-05 Aço mola Ø 3,1 x 12,4 x 44 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-05 Aço mola Ø 3,1 x 12,4 x 44 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-05 Aço mola Ø 3,1 x 12,4 x 44 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-05 Aço mola Ø 3,1 x 12,4 x 44 mm

cálculo do caminho de força Mola de compressão D-288Z-05

Formulário de consulta Mola de compressão D-288Z-05 Aço mola Ø 3,1 x 12,4 x 44 mm

Formulário de consulta Mola de compressão D-288Z-05

Molas de compressão semelhantes para Mola de compressão D-288Z-05 Aço mola Ø 3,1 x 12,4 x 44 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-05	EN 10270-1	3,1	15,5	44	612,183	34,08	9,92	8	61,682	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-05	1.4310	3,1	15,5	44	525,801	34,08	9,92	8	52,979	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-257D	14	46,4	9,929	EN 10270-1	203,293	25,93	20,47	46,7 \| 83,2 \| 40,8 \| 16,1
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	49,9 \| 85,9 \| 44,3 \| 19,4
D-263O-01	15	42	13,388	EN 10270-1	215,282	25,92	16,08	52,6 \| 87,7 \| 48,4 \| 21,7
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	58,7 \| 91,8 \| 55,4 \| 29,0
D-263V-12	15,2	38	20,146	EN 10270-1	226,862	26,74	11,26	60,8 \| 87,3 \| 62,6 \| 32,6
D-283A-16	15,5	49	21,31	EN 10270-1	421,147	29,24	19,76	61,4 \| 90,1 \| 59,5 \| 34,5
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	63,9 \| 90,0 \| 62,9 \| 38,8
D-285A	15	40	23,971	EN 10270-1	259,557	29,17	10,83	65,1 \| 89,4 \| 67,0 \| 38,8
D-288ZC	17,5	45	33,834	EN 10270-1	397,859	33,24	11,76	74,6 \| 94,4 \| 74,7 \| 54,8
D-288T-05	15	44	40,57	EN 10270-1	468,265	32,46	11,54	80,9 \| 95,7 \| 81,2 \| 65,8
D-288W	14	45,9	46,916	EN 10270-1	488,003	35,5	10,4	85,3 \| 92,2 \| 87,5 \| 76,0
D-313AC	17	46	47,82	EN 10270-1	426,614	37,08	8,92	84,0 \| 94,6 \| 79,8 \| 77,5
D-288T-04	15	38	49,263	EN 10270-1	506,516	27,72	10,28	86,9 \| 91,2 \| 89,6 \| 79,8
D-288Z-06	15,5	51	50,611	EN 10270-1	547,97	40,17	10,83	89,3 \| 95,4 \| 90,6 \| 82,0
D-288Z-05	15,5	44	61,682	EN 10270-1	612,183	34,08	9,92	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-04	15,5	38	73,105	EN 10270-1	605,329	29,72	8,28	90,3 \| 95,5 \| 91,2 \| 84,4

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-05

País de origem: DE, German; Mola de compressão D-288Z-05
