Mola de compressão D-288ZC Aço mola Ø 3 x 14,5 x 45 mm

Descontos por quantidade - Mola de compressão D-288ZC

Quantidade	Preço individual [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Mola de compressão Comprar

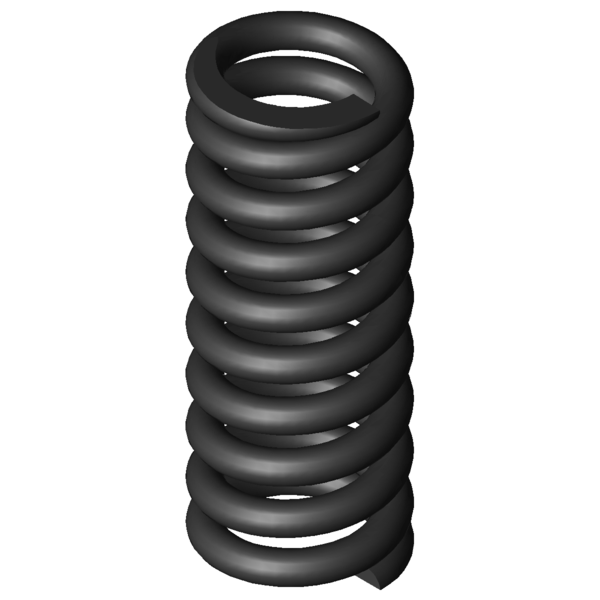

Imagem do Produto Mola de compressão D-288ZC

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288ZC

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	14,5	mm	Diâmetro médio de enrolamento
De	17,5	mm	Diâmetro externo de enrolamento
Dd	10,8	mm	Maior diâmetro do mandril
Dh	18,3	mm	Diâmetro mais pequeno de manga
L0	45	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	397,859	N	Força máxima com carga estática
Ln	33,24	mm	Comprimento mais pequeno com carga estática
sn	11,76	mm	Maior deslocamento da mola com carga estática
Fndyn	275,412	N	Força máxima com carga dinâmica
Lndyn	36,86	mm	Comprimento mais pequeno com carga dinâmica
shdyn	8,14	mm	Maior deslocamento da mola com carga dinâmica
S	5,25	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	8	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	33,834	N/mm	Flecha da mola
Gew	25,4525	g	Peso do artigo
Fntol	41,34	N	(+/-) tolerância para força máxima estática
Fndtol	40,52	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,02	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	J	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288ZC Aço mola Ø 3 x 14,5 x 45 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288ZC Aço mola Ø 3 x 14,5 x 45 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288ZC Aço mola Ø 3 x 14,5 x 45 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288ZC Aço mola Ø 3 x 14,5 x 45 mm

cálculo do caminho de força Mola de compressão D-288ZC

Formulário de consulta Mola de compressão D-288ZC Aço mola Ø 3 x 14,5 x 45 mm

Formulário de consulta Mola de compressão D-288ZC

Molas de compressão semelhantes para Mola de compressão D-288ZC Aço mola Ø 3 x 14,5 x 45 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288ZC	EN 10270-1	3	17,5	45	397,859	33,24	11,76	8	33,834	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288ZC	1.4310	3	17,5	45	341,719	33,24	11,76	8	29,06	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	39,6 \| 80,3 \| 29,8 \| 8,8
D-217C	17	43,3	3,324	EN 10270-1	97,043	14,1	29,2	41,5 \| 82,2 \| 32,3 \| 9,8
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	44,6 \| 85,7 \| 35,7 \| 12,4
D-245	21	45	4,321	EN 10270-1	118,437	17,59	27,41	44,1 \| 83,3 \| 36,3 \| 12,8
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	45,2 \| 83,6 \| 38,2 \| 13,8
D-232P	16	40	5,746	EN 10270-1	128,932	17,56	22,44	46,5 \| 80,1 \| 42,4 \| 17,0
D-249	18	45	7,235	EN 10270-1	195,357	18	27	51,9 \| 88,0 \| 46,3 \| 21,4
D-252A-05	14,8	44	8,636	EN 10270-1	164,897	24,91	19,09	53,4 \| 83,0 \| 51,5 \| 25,5
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	58,9 \| 93,5 \| 53,2 \| 30,1
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	71,9 \| 89,7 \| 73,8 \| 52,2
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	71,4 \| 88,2 \| 73,2 \| 52,9
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	78,7 \| 87,9 \| 77,4 \| 70,8
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	82,3 \| 94,9 \| 73,1 \| 79,0
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	93,1 \| 96,7 \| 93,6 \| 88,9
D-288ZC	17,5	45	33,834	EN 10270-1	397,859	33,24	11,76	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	89,5 \| 95,8 \| 77,1 \| 95,6
D-288T-05	15	44	40,57	EN 10270-1	468,265	32,46	11,54	89,1 \| 92,3 \| 91,5 \| 83,4
D-313A-05	19,5	44	42,099	EN 10270-1	509,076	31,91	12,09	87,0 \| 92,8 \| 87,7 \| 80,3
D-313AC	17	46	47,82	EN 10270-1	426,614	37,08	8,92	83,8 \| 96,2 \| 84,6 \| 70,7
D-288Z-05	15,5	44	61,682	EN 10270-1	612,183	34,08	9,92	74,6 \| 94,4 \| 74,7 \| 54,8

Número de molas metálicas semelhantes: 19

Número de tarifa alfandegária: 73202081; Mola de compressão D-288ZC

País de origem: DE, German; Mola de compressão D-288ZC
