Mola de compressão D-263M-01 Aço mola Ø 2,2 x 16,8 x 57 mm

Descontos por quantidade - Mola de compressão D-263M-01

Quantidade Preço individual [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Mola de compressão Comprar

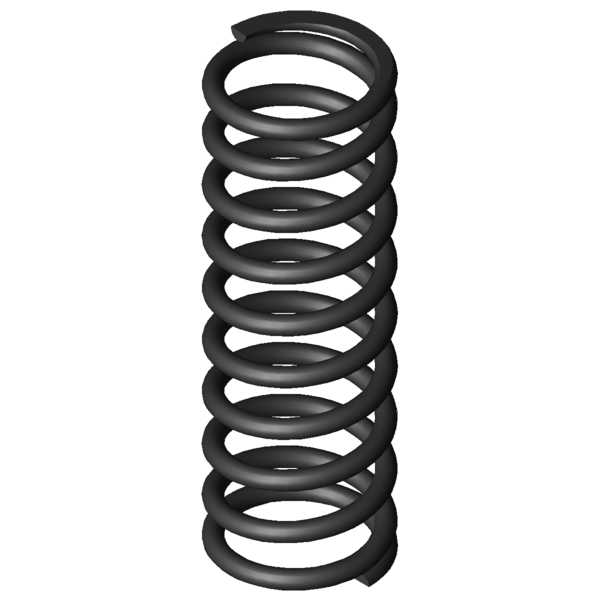

Imagem do Produto Mola de compressão D-263M-01
Imagem do Produto Mola de compressão D-263M-01
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263M-01

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 16,8 mm Diâmetro médio de enrolamento
De 19 mm Diâmetro externo de enrolamento
Dd 14 mm Maior diâmetro do mandril
Dh 19,8 mm Diâmetro mais pequeno de manga
L0 57 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 179,971 N Força máxima com carga estática
Ln 26,61 mm Comprimento mais pequeno com carga estática
sn 30,39 mm Maior deslocamento da mola com carga estática
Fndyn 169,525 N Força máxima com carga dinâmica
Lndyn 28,37 mm Comprimento mais pequeno com carga dinâmica
shdyn 14,51 mm Maior deslocamento da mola com carga dinâmica
S 6,447 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 8,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 5,921 N/mm Flecha da mola
Gew 16,6519 g Peso do artigo
Fntol 11 N (+/-) tolerância para força máxima estática
Fndtol 10,84 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,4 mm (+/-) tolerância para comprimento não tensionado da mola
PG G - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263M-01 Aço mola Ø 2,2 x 16,8 x 57 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263M-01 Aço mola Ø 2,2 x 16,8 x 57 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263M-01 Aço mola Ø 2,2 x 16,8 x 57 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263M-01 Aço mola Ø 2,2 x 16,8 x 57 mm

cálculo do caminho de força Mola de compressão D-263M-01

Formulário de consulta Mola de compressão D-263M-01 Aço mola Ø 2,2 x 16,8 x 57 mm

Formulário de consulta Mola de compressão D-263M-01

Molas de compressão semelhantes para Mola de compressão D-263M-01 Aço mola Ø 2,2 x 16,8 x 57 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263M-01 EN 10270-1 2,2 19 57 179,971 26,61 30,39 8,5 5,921 71,7 | 91,8 | 72,2 | 51,1
VD-263M-01 1.4310 2,2 19 57 154,577 26,61 30,39 8,5 5,086 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-145D-02 18,5 65 0,346 EN 10270-1 18,809 10,58 54,42 44,1 | 78,5 | 42,5 | 11,4
D-179F 19 50 0,743 EN 10270-1 31,234 7,96 42,04 45,5 | 79,2 | 44,8 | 12,5
D-180Y-02 19 49 0,809 EN 10270-1 29,805 12,14 36,86 48,0 | 80,9 | 49,5 | 13,7
D-180J 20 50,4 0,908 EN 10270-1 37,999 8,57 41,83 47,2 | 79,3 | 46,9 | 15,3
D-206D-14 20,4 58 1,037 EN 10270-1 46,269 13,4 44,6 61,4 | 87,7 | 62,2 | 34,3
D-207JX 18,5 59,5 1,235 EN 10270-1 49,423 19,48 40,02 65,4 | 87,1 | 68,4 | 40,8
D-207J-71 20 55 1,481 EN 10270-1 60,78 13,96 41,04 69,4 | 87,1 | 72,3 | 48,9
D-206D-02 17,4 53,9 1,737 EN 10270-1 71,437 12,78 41,12 56,5 | 83,3 | 56,8 | 29,3
D-247D-06 20 50 2,541 EN 10270-1 48,599 30,87 19,13 59,7 | 91,2 | 45,0 | 42,9
D-232L-01 20 56 2,729 EN 10270-1 102,987 18,26 37,74 92,6 | 92,6 | 95,0 | 90,1
D-214 17,6 51,1 2,964 EN 10270-1 104,172 15,95 35,15 69,1 | 85,0 | 72,2 | 50,0
D-247C 20,5 62 3,029 EN 10270-1 112,419 24,88 37,12 100,0 | 100,0 | 100,0 | 100,0
D-232L 20 51,5 3,225 EN 10270-1 114,475 16,01 35,49 72,7 | 89,1 | 74,6 | 54,5
D-249A 18 56 4,682 EN 10270-1 148,262 24,33 31,67 87,6 | 94,6 | 89,2 | 79,1
D-263M-01 19 57 5,921 EN 10270-1 179,971 26,61 30,39 71,7 | 91,8 | 72,2 | 51,1
D-263VC 20 60,9 6,048 EN 10270-1 199,95 27,84 33,06 72,3 | 94,2 | 72,6 | 50,1
D-281 18,5 61 11,43 EN 10270-1 357,983 29,68 31,32 58,0 | 89,5 | 57,9 | 26,5
D-288R 20 64,2 12,954 EN 10270-1 360,556 36,37 27,83 55,0 | 88,5 | 53,1 | 23,4
D-288Z-52 21 60,5 16,646 EN 10270-1 417,371 35,43 25,07 50,9 | 87,3 | 47,2 | 18,2
D-288X-07 19,4 64 19,443 EN 10270-1 540,504 36,2 27,8 50,1 | 86,8 | 47,8 | 15,6
D-308A-01 22 56 21,435 EN 10270-1 470,668 34,04 21,96 45,9 | 82,0 | 41,5 | 14,1
D-288S-10 18,9 65 23,084 EN 10270-1 498,612 43,4 21,6 46,6 | 86,3 | 40,4 | 13,1
D-288X-06 19,4 51 24,677 EN 10270-1 542,897 29 22 50,5 | 84,3 | 48,4 | 19,0
D-310A 19,2 54 27,453 EN 10270-1 357,433 40,98 13,02 47,5 | 84,2 | 41,3 | 17,1
D-313A-30 18,6 65 27,856 EN 10270-1 570,285 44,53 20,47 43,7 | 82,9 | 37,4 | 10,9
D-313A-07 19,5 64 29,146 EN 10270-1 607,524 43,16 20,84 51,3 | 84,4 | 49,1 | 20,3
D-311 19,2 59 30,682 EN 10270-1 664,58 37,34 21,66 48,1 | 83,7 | 45,4 | 15,3
D-313A-06 19,5 51 35,521 EN 10270-1 511,708 36,59 14,41 43,9 | 81,3 | 37,2 | 13,2
D-313Q 18 58,3 60,321 EN 10270-1 763,612 45,64 12,66 40,4 | 83,9 | 29,7 | 7,8
D-339E-03 18 53 111,816 EN 10270-1 779,946 46,02 6,98 35,4 | 81,5 | 20,5 | 4,2
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-263M-01

País de origem: DE, German; Mola de compressão D-263M-01
