Mola de compressão D-313Q Aço mola Ø 3,6 x 14,4 x 58,3 mm

Descontos por quantidade - Mola de compressão D-313Q

Quantidade	Preço individual [EUR]
1	12,3700 EUR
2	9,8500 EUR
3	5,1300 EUR
7	3,0500 EUR
17	1,6600 EUR
37	1,3900 EUR
75	1,3700 EUR
125	1,3384 EUR
175	1,3339 EUR
250	1,2834 EUR
350	1,2456 EUR

Mola de compressão Comprar

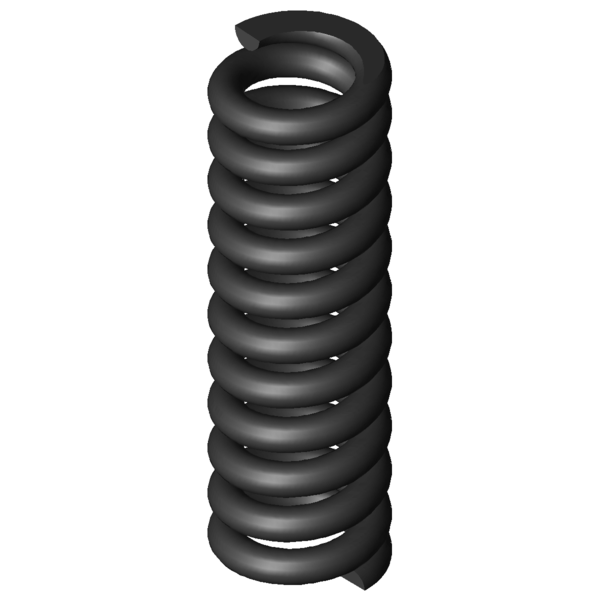

Imagem do Produto Mola de compressão D-313Q

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313Q

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	14,4	mm	Diâmetro médio de enrolamento
De	18	mm	Diâmetro externo de enrolamento
Dd	10	mm	Maior diâmetro do mandril
Dh	18,9	mm	Diâmetro mais pequeno de manga
L0	58,3	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	763,612	N	Força máxima com carga estática
Ln	45,64	mm	Comprimento mais pequeno com carga estática
sn	12,66	mm	Maior deslocamento da mola com carga estática
Fndyn	635,78	N	Força máxima com carga dinâmica
Lndyn	47,76	mm	Comprimento mais pequeno com carga dinâmica
shdyn	6,2	mm	Maior deslocamento da mola com carga dinâmica
S	5,758	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	9,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	60,321	N/mm	Flecha da mola
Gew	41,8587	g	Peso do artigo
Fntol	80,53	N	(+/-) tolerância para força máxima estática
Fndtol	78,62	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,15	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AA	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313Q Aço mola Ø 3,6 x 14,4 x 58,3 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313Q Aço mola Ø 3,6 x 14,4 x 58,3 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313Q Aço mola Ø 3,6 x 14,4 x 58,3 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313Q Aço mola Ø 3,6 x 14,4 x 58,3 mm

cálculo do caminho de força Mola de compressão D-313Q

Formulário de consulta Mola de compressão D-313Q Aço mola Ø 3,6 x 14,4 x 58,3 mm

Formulário de consulta Mola de compressão D-313Q

Molas de compressão semelhantes para Mola de compressão D-313Q Aço mola Ø 3,6 x 14,4 x 58,3 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313Q	EN 10270-1	3,6	18	58,3	763,612	45,64	12,66	9,5	60,321	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313Q	1.4310	3,6	18	58,3	655,863	45,64	12,66	9,5	51,809	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	40,4 \| 83,9 \| 29,7 \| 7,8
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	42,3 \| 84,5 \| 32,6 \| 9,8
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	41,8 \| 83,2 \| 32,2 \| 10,0
D-281	18,5	61	11,43	EN 10270-1	357,983	29,68	31,32	50,0 \| 87,4 \| 43,7 \| 18,9
D-283A-17	15,5	59	17,251	EN 10270-1	415,059	34,94	24,06	55,6 \| 84,8 \| 53,5 \| 28,6
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	57,4 \| 83,4 \| 56,7 \| 32,1
D-288X-07	19,4	64	19,443	EN 10270-1	540,504	36,2	27,8	59,5 \| 88,1 \| 58,2 \| 32,2
D-288S-10	18,9	65	23,084	EN 10270-1	498,612	43,4	21,6	62,6 \| 87,6 \| 62,0 \| 38,3
D-310A	19,2	54	27,453	EN 10270-1	357,433	40,98	13,02	69,8 \| 91,8 \| 72,0 \| 45,5
D-313A-30	18,6	65	27,856	EN 10270-1	570,285	44,53	20,47	68,7 \| 91,8 \| 68,3 \| 46,2
D-313A-07	19,5	64	29,146	EN 10270-1	607,524	43,16	20,84	70,1 \| 91,7 \| 70,2 \| 48,3
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	70,8 \| 88,8 \| 73,7 \| 49,9
D-311	19,2	59	30,682	EN 10270-1	664,58	37,34	21,66	72,5 \| 93,8 \| 72,7 \| 50,9
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	74,5 \| 87,7 \| 77,0 \| 58,6
D-313Q	18	58,3	60,321	EN 10270-1	763,612	45,64	12,66	100,0 \| 100,0 \| 100,0 \| 100,0
D-339E-03	18	53	111,816	EN 10270-1	779,946	46,02	6,98	74,7 \| 93,6 \| 76,5 \| 54,0
D-339V-06	19	63	161,211	EN 10270-1	1826,521	51,67	11,33	64,1 \| 89,1 \| 65,7 \| 37,4

Número de molas metálicas semelhantes: 16

Número de tarifa alfandegária: 73202081; Mola de compressão D-313Q

País de origem: DE, German; Mola de compressão D-313Q
