Mola de compressão D-308A-01 Aço mola Ø 3,2 x 18,8 x 56 mm

Descontos por quantidade - Mola de compressão D-308A-01

Quantidade	Preço individual [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Mola de compressão Comprar

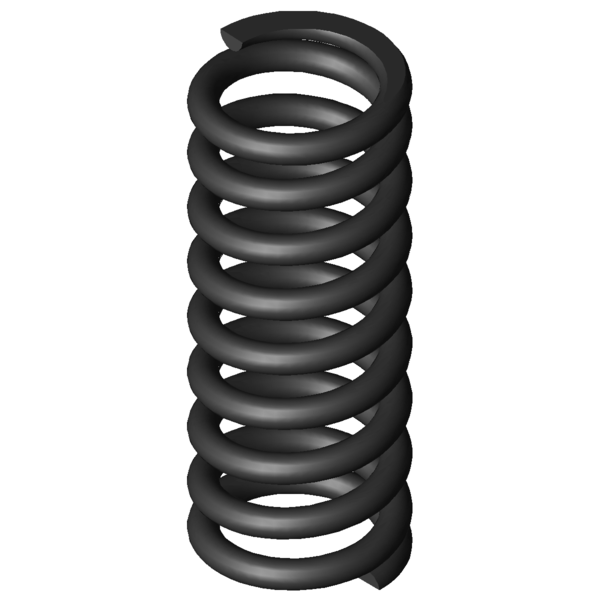

Imagem do Produto Mola de compressão D-308A-01

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-308A-01

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,2	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	18,8	mm	Diâmetro médio de enrolamento
De	22	mm	Diâmetro externo de enrolamento
Dd	14,8	mm	Maior diâmetro do mandril
Dh	22,9	mm	Diâmetro mais pequeno de manga
L0	56	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	470,668	N	Força máxima com carga estática
Ln	34,04	mm	Comprimento mais pequeno com carga estática
sn	21,96	mm	Maior deslocamento da mola com carga estática
Fndyn	431,71	N	Força máxima com carga dinâmica
Lndyn	35,86	mm	Comprimento mais pequeno com carga dinâmica
shdyn	9,91	mm	Maior deslocamento da mola com carga dinâmica
S	7,04	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	7,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	21,435	N/mm	Flecha da mola
Gew	35,6699	g	Peso do artigo
Fntol	32,97	N	(+/-) tolerância para força máxima estática
Fndtol	32,38	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,21	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	N	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-308A-01 Aço mola Ø 3,2 x 18,8 x 56 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-308A-01 Aço mola Ø 3,2 x 18,8 x 56 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-308A-01 Aço mola Ø 3,2 x 18,8 x 56 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-308A-01 Aço mola Ø 3,2 x 18,8 x 56 mm

cálculo do caminho de força Mola de compressão D-308A-01

Formulário de consulta Mola de compressão D-308A-01 Aço mola Ø 3,2 x 18,8 x 56 mm

Formulário de consulta Mola de compressão D-308A-01

Molas de compressão semelhantes para Mola de compressão D-308A-01 Aço mola Ø 3,2 x 18,8 x 56 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-308A-01	EN 10270-1	3,2	22	56	470,668	34,04	21,96	7,5	21,435	100,0 \| 100,0 \| 100,0 \| 100,0
VD-308A-01	1.4310	3,2	22	56	404,254	34,04	21,96	7,5	18,411	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-239A-14	23,5	58	2,982	EN 10270-1	119,251	18,01	39,99	46,1 \| 84,2 \| 40,1 \| 13,9
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	43,7 \| 82,9 \| 37,4 \| 10,9
D-232L	20	51,5	3,225	EN 10270-1	114,475	16,01	35,49	46,0 \| 79,7 \| 43,1 \| 15,0
D-240A	22	55,4	3,705	EN 10270-1	139,476	17,75	37,65	49,5 \| 87,1 \| 44,0 \| 17,3
D-241	22	62	3,705	EN 10270-1	156,147	19,85	42,15	48,1 \| 84,3 \| 42,6 \| 17,3
D-263K	24	59,1	4,188	EN 10270-1	165,885	19,49	39,61	50,0 \| 85,1 \| 45,3 \| 19,5
D-249A	18	56	4,682	EN 10270-1	148,262	24,33	31,67	48,0 \| 81,8 \| 45,3 \| 16,8
D-275A	22,5	60	5,852	EN 10270-1	173,137	30,42	29,59	57,5 \| 89,7 \| 55,5 \| 27,3
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	55,8 \| 84,5 \| 55,2 \| 27,6
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	55,9 \| 84,9 \| 54,5 \| 28,2
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	60,4 \| 87,5 \| 59,7 \| 34,0
D-275	22,5	54	9,044	EN 10270-1	292,131	21,7	32,3	66,0 \| 90,8 \| 65,0 \| 42,2
D-305A	23,2	61	15,709	EN 10270-1	362,67	37,91	23,09	85,0 \| 95,5 \| 86,1 \| 73,3
D-288Z-52	21	60,5	16,646	EN 10270-1	417,371	35,43	25,07	86,6 \| 93,9 \| 88,1 \| 77,7
D-308A-01	22	56	21,435	EN 10270-1	470,668	34,04	21,96	100,0 \| 100,0 \| 100,0 \| 100,0
D-305	23,2	49,5	24,278	EN 10270-1	551,326	26,79	22,71	91,2 \| 94,4 \| 91,0 \| 88,3
D-313L-02	25	57	24,942	EN 10270-1	517,412	36,26	20,74	90,1 \| 91,7 \| 92,7 \| 85,9
D-310A	19,2	54	27,453	EN 10270-1	357,433	40,98	13,02	80,1 \| 94,6 \| 67,6 \| 78,1
D-311	19,2	59	30,682	EN 10270-1	664,58	37,34	21,66	82,9 \| 94,1 \| 84,7 \| 69,9
D-313N-10	22,5	60	33,793	EN 10270-1	742,903	38,02	21,98	79,5 \| 93,3 \| 81,6 \| 63,4
D-339A-01	21,5	50	74,865	EN 10270-1	947,308	37,35	12,65	57,1 \| 89,0 \| 53,6 \| 28,6
D-339T-10	22	50	141,723	EN 10270-1	1729,023	37,8	12,2	47,8 \| 86,8 \| 41,4 \| 15,1

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-308A-01

País de origem: DE, German; Mola de compressão D-308A-01
