Mola de compressão D-339T Aço mola Ø 4,5 x 17,5 x 44,9 mm

Descontos por quantidade - Mola de compressão D-339T

Quantidade	Preço individual [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Mola de compressão Comprar

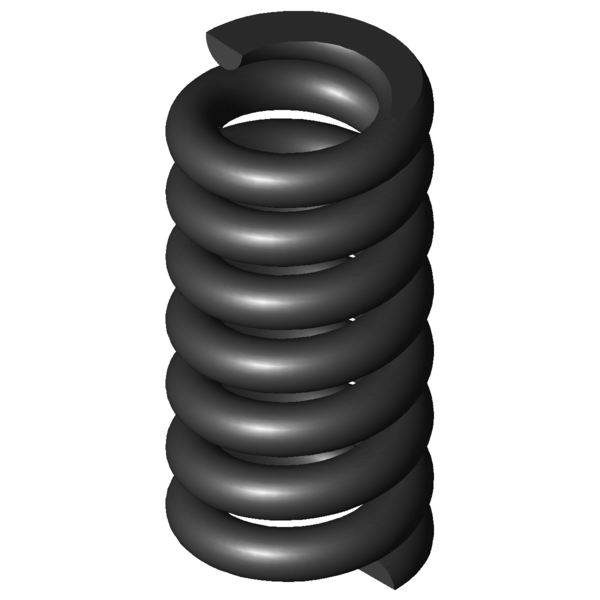

Imagem do Produto Mola de compressão D-339T

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-339T

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	4,5	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	17,5	mm	Diâmetro médio de enrolamento
De	22	mm	Diâmetro externo de enrolamento
Dd	12,1	mm	Maior diâmetro do mandril
Dh	23	mm	Diâmetro mais pequeno de manga
L0	44,9	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	1149,877	N	Força máxima com carga estática
Ln	36,79	mm	Comprimento mais pequeno com carga estática
sn	8,11	mm	Maior deslocamento da mola com carga estática
Fndyn	933,956	N	Força máxima com carga dinâmica
Lndyn	38,31	mm	Comprimento mais pequeno com carga dinâmica
shdyn	4,14	mm	Maior deslocamento da mola com carga dinâmica
S	7,345	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	5,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	141,723	N/mm	Flecha da mola
Gew	51,8376	g	Peso do artigo
Fntol	57,45	N	(+/-) tolerância para força máxima estática
Fndtol	134,1	N	(+/-) tolerância para força máxima dinâmica
Detol	0,65	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,24	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AB	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-339T Aço mola Ø 4,5 x 17,5 x 44,9 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-339T Aço mola Ø 4,5 x 17,5 x 44,9 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-339T Aço mola Ø 4,5 x 17,5 x 44,9 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-339T Aço mola Ø 4,5 x 17,5 x 44,9 mm

cálculo do caminho de força Mola de compressão D-339T

Formulário de consulta Mola de compressão D-339T Aço mola Ø 4,5 x 17,5 x 44,9 mm

Formulário de consulta Mola de compressão D-339T

Molas de compressão semelhantes para Mola de compressão D-339T Aço mola Ø 4,5 x 17,5 x 44,9 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-339T	EN 10270-1	4,5	22	44,9	1149,877	36,79	8,11	5,5	141,723	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339T	1.4310	4,5	22	44,9	987,624	36,79	8,11	5,5	121,725	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-274A	22,5	40	9,044	EN 10270-1	167,817	21,45	18,56	38,8 \| 80,8 \| 29,1 \| 6,4
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	37,4 \| 77,9 \| 27,6 \| 6,6
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	44,2 \| 79,1 \| 46,4 \| 7,2
D-288ZA	21,5	45	23,696	EN 10270-1	471,759	25,09	19,91	48,5 \| 88,1 \| 40,9 \| 16,7
D-304A	23,2	42	24,278	EN 10270-1	369,24	26,79	15,21	48,8 \| 86,5 \| 42,7 \| 17,1
D-305	23,2	49,5	24,278	EN 10270-1	551,326	26,79	22,71	48,2 \| 85,5 \| 41,8 \| 17,1
D-288Z-51	21	41,4	25,726	EN 10270-1	420,852	25,04	16,36	48,7 \| 84,8 \| 43,1 \| 18,1
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	48,6 \| 83,5 \| 43,4 \| 18,8
D-313K-01	25	43	34,919	EN 10270-1	525,394	27,95	15,05	54,1 \| 87,9 \| 49,8 \| 24,6
D-313A-05	19,5	44	42,099	EN 10270-1	509,076	31,91	12,09	57,3 \| 86,7 \| 55,7 \| 29,7
D-336	24	49	59,273	EN 10270-1	946,882	33,03	15,98	66,4 \| 90,7 \| 66,5 \| 41,8
D-339A-01	21,5	50	74,865	EN 10270-1	947,308	37,35	12,65	72,7 \| 92,1 \| 73,2 \| 52,8
D-339A-02	21	40	96,516	EN 10270-1	695,293	32,8	7,2	78,0 \| 91,1 \| 74,6 \| 68,1
D-339C	20	40,6	115,767	EN 10270-1	911,318	32,73	7,87	86,6 \| 90,1 \| 88,1 \| 81,7
D-339T	22	44,9	141,723	EN 10270-1	1149,877	36,79	8,11	100,0 \| 100,0 \| 100,0 \| 100,0

Número de molas metálicas semelhantes: 14

Número de tarifa alfandegária: 73202081; Mola de compressão D-339T

País de origem: DE, German; Mola de compressão D-339T
