Mola de compressão D-288Z-42 Aço mola Ø 3 x 24 x 55,1 mm

Descontos por quantidade - Mola de compressão D-288Z-42

Quantidade Preço individual [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Mola de compressão Comprar

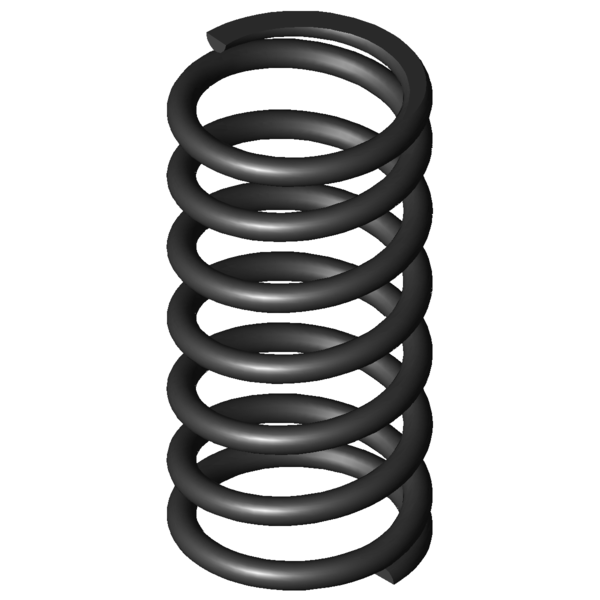

Imagem do Produto Mola de compressão D-288Z-42
Imagem do Produto Mola de compressão D-288Z-42
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-42

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 3 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 24 mm Diâmetro médio de enrolamento
De 27 mm Diâmetro externo de enrolamento
Dd 20,3 mm Maior diâmetro do mandril
Dh 28 mm Diâmetro mais pequeno de manga
L0 55,1 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 318,714 N Força máxima com carga estática
Ln 25,73 mm Comprimento mais pequeno com carga estática
sn 29,37 mm Maior deslocamento da mola com carga estática
Fndyn 301,175 N Força máxima com carga dinâmica
Lndyn 27,35 mm Comprimento mais pequeno com carga dinâmica
shdyn 13,53 mm Maior deslocamento da mola com carga dinâmica
S 9,473 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 5,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 10,853 N/mm Flecha da mola
Gew 31,5962 g Peso do artigo
Fntol 19,19 N (+/-) tolerância para força máxima estática
Fndtol 18,92 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,33 mm (+/-) tolerância para comprimento não tensionado da mola
PG L - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-42 Aço mola Ø 3 x 24 x 55,1 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-42 Aço mola Ø 3 x 24 x 55,1 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-42 Aço mola Ø 3 x 24 x 55,1 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-42 Aço mola Ø 3 x 24 x 55,1 mm

cálculo do caminho de força Mola de compressão D-288Z-42

Formulário de consulta Mola de compressão D-288Z-42 Aço mola Ø 3 x 24 x 55,1 mm

Formulário de consulta Mola de compressão D-288Z-42

Molas de compressão semelhantes para Mola de compressão D-288Z-42 Aço mola Ø 3 x 24 x 55,1 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-288Z-42 EN 10270-1 3 27 55,1 318,714 25,73 29,37 5,5 10,853 100,0 | 100,0 | 100,0 | 100,0
VD-288Z-42 1.4310 3 27 55,1 273,742 25,73 29,37 5,5 9,322 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207JL 26,5 45 0,943 EN 10270-1 32,1 10,96 34,04 44,5 | 76,6 | 48,2 | 8,7
D-206A 24 60,9 0,969 EN 10270-1 49,204 10,11 50,79 40,3 | 75,3 | 36,6 | 8,9
D-207K-01 28 55 1,037 EN 10270-1 44,946 11,65 43,35 44,6 | 83,2 | 40,9 | 9,6
D-234L 30 50 2,122 EN 10270-1 76,888 13,76 36,24 51,5 | 82,5 | 52,6 | 19,6
D-239A-02 25 62,5 2,436 EN 10270-1 107,706 18,28 44,22 51,7 | 82,5 | 50,1 | 22,4
D-239A-03 25 63 2,977 EN 10270-1 136,053 17,3 45,7 54,4 | 82,2 | 53,5 | 27,4
D-235 27 58 2,981 EN 10270-1 125,184 16 42 56,4 | 87,2 | 54,6 | 27,5
D-239A-14 23,5 58 2,982 EN 10270-1 119,251 18,01 39,99 55,3 | 82,9 | 55,4 | 27,5
D-240A 22 55,4 3,705 EN 10270-1 139,476 17,75 37,65 59,2 | 82,5 | 60,9 | 34,1
D-263K 24 59,1 4,188 EN 10270-1 165,885 19,49 39,61 62,3 | 85,2 | 63,1 | 38,6
D-269 27,5 49 7,277 EN 10270-1 234,313 16,8 32,2 79,9 | 90,1 | 82,4 | 67,1
D-273A-04 24 52 7,28 EN 10270-1 220,957 21,65 30,35 79,7 | 88,9 | 83,0 | 67,1
D-275 22,5 54 9,044 EN 10270-1 292,131 21,7 32,3 87,6 | 88,2 | 91,3 | 83,3
D-288Z-32 28 63 9,602 EN 10270-1 356,541 25,87 37,13 89,1 | 94,6 | 84,2 | 88,5
D-288Z-42 27 55,1 10,853 EN 10270-1 318,714 25,73 29,37 100,0 | 100,0 | 100,0 | 100,0
D-299A 28,2 50,8 12,43 EN 10270-1 291,228 27,37 23,43 88,9 | 93,9 | 85,6 | 87,3
D-300 28,2 63,5 12,43 EN 10270-1 449,094 27,37 36,13 85,2 | 92,1 | 76,1 | 87,3
D-313J-02 31,6 53,9 14,172 EN 10270-1 327,711 30,78 23,12 84,5 | 88,9 | 88,0 | 76,6
D-313J-07 28,6 56 19,911 EN 10270-1 509,479 30,41 25,59 73,8 | 92,0 | 74,8 | 54,5
D-313L-01 25 63,5 20,541 EN 10270-1 431,728 42,48 21,02 71,0 | 87,6 | 72,7 | 52,8
D-308A-01 22 56 21,435 EN 10270-1 470,668 34,04 21,96 71,0 | 91,2 | 71,2 | 50,6
D-305 23,2 49,5 24,278 EN 10270-1 551,326 26,79 22,71 67,4 | 89,8 | 67,6 | 44,7
D-313L-02 25 57 24,942 EN 10270-1 517,412 36,26 20,74 66,8 | 90,9 | 66,1 | 43,5
D-331 29 60,5 30,348 EN 10270-1 819,718 33,49 27,01 62,5 | 86,4 | 65,4 | 35,8
D-313L 25 48,2 31,745 EN 10270-1 576,821 30,03 18,17 60,2 | 87,8 | 58,6 | 34,2
D-336 24 49 59,273 EN 10270-1 946,882 33,03 15,98 48,9 | 84,3 | 44,0 | 18,3
D-361 30 60 74,091 EN 10270-1 1386,889 41,28 18,72 46,2 | 80,6 | 43,4 | 14,6
D-360A 30 50 74,091 EN 10270-1 645,98 41,28 8,72 44,8 | 80,2 | 39,5 | 14,6
D-365RA 28 66 118,854 EN 10270-1 902,341 58,41 7,59 39,2 | 77,8 | 30,6 | 9,1
D-364P 28 55,5 148,802 EN 10270-1 1557,304 45,03 10,47 39,6 | 83,4 | 28,1 | 7,3
Número de molas metálicas semelhantes: 29

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-42

País de origem: DE, German; Mola de compressão D-288Z-42
