Mola de compressão D-263M-02 Aço mola Ø 2,2 x 16,8 x 68 mm

Descontos por quantidade - Mola de compressão D-263M-02

Quantidade Preço individual [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Mola de compressão Comprar

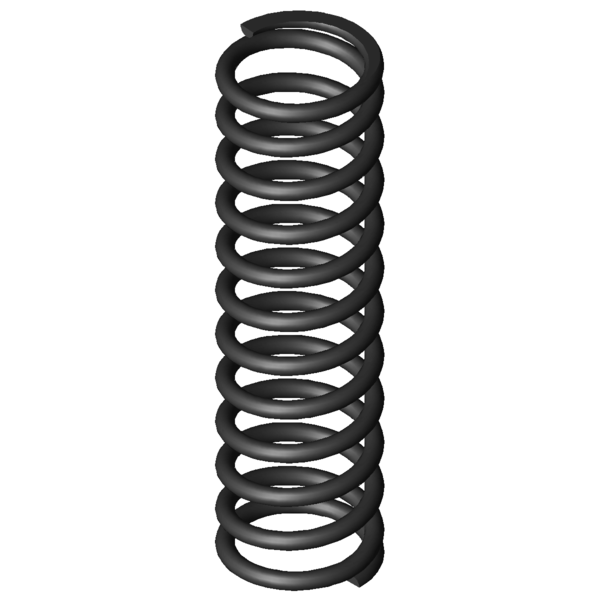

Imagem do Produto Mola de compressão D-263M-02
Imagem do Produto Mola de compressão D-263M-02
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263M-02

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,2 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 16,8 mm Diâmetro médio de enrolamento
De 19 mm Diâmetro externo de enrolamento
Dd 14 mm Maior diâmetro do mandril
Dh 19,8 mm Diâmetro mais pequeno de manga
L0 68 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 173,374 N Força máxima com carga estática
Ln 31,83 mm Comprimento mais pequeno com carga estática
sn 36,17 mm Maior deslocamento da mola com carga estática
Fndyn 162,975 N Força máxima com carga dinâmica
Lndyn 34 mm Comprimento mais pequeno com carga dinâmica
shdyn 18,56 mm Maior deslocamento da mola com carga dinâmica
S 6,267 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 10,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 4,793 N/mm Flecha da mola
Gew 19,8237 g Peso do artigo
Fntol 10,61 N (+/-) tolerância para força máxima estática
Fndtol 10,46 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 1,67 mm (+/-) tolerância para comprimento não tensionado da mola
PG H - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263M-02 Aço mola Ø 2,2 x 16,8 x 68 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263M-02 Aço mola Ø 2,2 x 16,8 x 68 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263M-02 Aço mola Ø 2,2 x 16,8 x 68 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263M-02 Aço mola Ø 2,2 x 16,8 x 68 mm

cálculo do caminho de força Mola de compressão D-263M-02

Formulário de consulta Mola de compressão D-263M-02 Aço mola Ø 2,2 x 16,8 x 68 mm

Formulário de consulta Mola de compressão D-263M-02

Molas de compressão semelhantes para Mola de compressão D-263M-02 Aço mola Ø 2,2 x 16,8 x 68 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263M-02 EN 10270-1 2,2 19 68 173,374 31,83 36,17 10,5 4,793 100,0 | 100,0 | 100,0 | 100,0
VD-263M-02 1.4310 2,2 19 68 148,91 31,83 36,17 10,5 4,117 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-145DJ 21 71,3 0,102 EN 10270-1 4,895 23,25 48,05 39,4 | 77,1 | 39,0 | 2,1
D-145D-02 18,5 65 0,346 EN 10270-1 18,809 10,58 54,42 41,8 | 79,5 | 38,7 | 7,2
D-145F 17 68,1 0,452 EN 10270-1 26,2 10,16 57,94 42,2 | 78,3 | 38,8 | 9,4
D-179G 19 76,3 0,473 EN 10270-1 30,755 11,26 65,04 42,1 | 79,7 | 36,7 | 9,9
D-180Y-03 19 75 0,523 EN 10270-1 30,138 17,4 57,6 44,5 | 82,5 | 40,1 | 10,9
D-207JX 18,5 59,5 1,235 EN 10270-1 49,423 19,48 40,02 56,5 | 84,4 | 59,4 | 25,8
D-212D 19,8 66 1,303 EN 10270-1 58,892 20,8 45,2 57,6 | 88,6 | 57,0 | 27,2
D-247D-07 20 65 1,553 EN 10270-1 26,437 47,97 17,03 52,5 | 93,8 | 31,2 | 32,4
D-217D 17 72,4 1,924 EN 10270-1 96,92 22,03 50,37 63,1 | 85,4 | 63,9 | 40,1
D-232L-02 20 69 2,087 EN 10270-1 96,469 22,78 46,22 67,4 | 91,8 | 66,9 | 43,5
D-247C 20,5 62 3,029 EN 10270-1 112,419 24,88 37,12 78,6 | 91,6 | 81,1 | 63,2
D-247D-20 18,5 66 4,269 EN 10270-1 177,435 24,44 41,56 92,2 | 95,1 | 92,4 | 89,1
D-250 18 68 4,682 EN 10270-1 194,995 26,35 41,65 93,6 | 95,2 | 87,9 | 97,7
D-263M-02 19 68 4,793 EN 10270-1 173,374 31,83 36,17 100,0 | 100,0 | 100,0 | 100,0
D-263M-01 19 57 5,921 EN 10270-1 179,971 26,61 30,39 88,6 | 94,6 | 90,2 | 80,9
D-263VC 20 60,9 6,048 EN 10270-1 199,95 27,84 33,06 87,2 | 93,4 | 89,1 | 79,3
D-278B-10 20 65 8,736 EN 10270-1 306,299 29,94 35,06 74,8 | 92,9 | 76,8 | 54,9
D-281 18,5 61 11,43 EN 10270-1 357,983 29,68 31,32 67,0 | 91,7 | 67,5 | 41,9
D-288R 20 64,2 12,954 EN 10270-1 360,556 36,37 27,83 62,9 | 89,3 | 62,5 | 37,0
D-288X-08 19,4 76 16,884 EN 10270-1 540,299 44 32 58,8 | 87,8 | 60,3 | 28,4
D-288X-07 19,4 64 19,443 EN 10270-1 540,504 36,2 27,8 56,1 | 89,3 | 54,5 | 24,7
D-288S-10 18,9 65 23,084 EN 10270-1 498,612 43,4 21,6 53,1 | 91,2 | 47,2 | 20,8
D-288Z-63 17 70,4 24,058 EN 10270-1 527,47 48,48 21,93 51,0 | 86,5 | 46,7 | 19,9
D-313A-08 19,5 76 24,185 EN 10270-1 612,981 50,65 25,35 51,2 | 84,5 | 49,2 | 19,8
D-313A-30 18,6 65 27,856 EN 10270-1 570,285 44,53 20,47 49,4 | 87,4 | 43,5 | 17,2
D-313A-07 19,5 64 29,146 EN 10270-1 607,524 43,16 20,84 48,5 | 86,1 | 43,1 | 16,4
D-313AD 17 70 30,109 EN 10270-1 447,868 55,13 14,87 47,0 | 85,1 | 39,9 | 15,9
D-311 19,2 59 30,682 EN 10270-1 664,58 37,34 21,66 47,8 | 84,8 | 43,0 | 15,6
D-339A-04 21 65 62,451 EN 10270-1 1166,591 46,32 18,68 40,4 | 80,4 | 33,3 | 7,7
Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202081; Mola de compressão D-263M-02

País de origem: DE, German; Mola de compressão D-263M-02

Imagem do Produto - Molas de compressão D-263M-02

Imagem do Produto - Molas de compressão D-263M-02

QR-Code: Mola de compressão D-263M-02
