Mola de compressão D-313A-08 Aço mola Ø 3,3 x 16,2 x 76 mm

Descontos por quantidade - Mola de compressão D-313A-08

Quantidade	Preço individual [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Mola de compressão Comprar

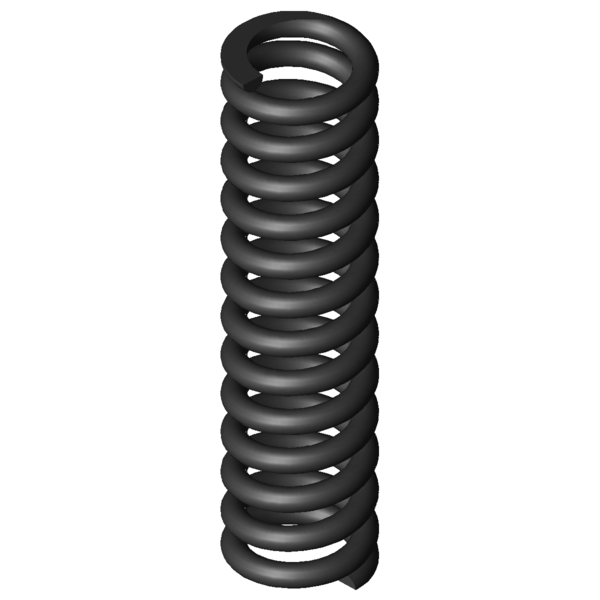

Imagem do Produto Mola de compressão D-313A-08

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313A-08

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	16,2	mm	Diâmetro médio de enrolamento
De	19,5	mm	Diâmetro externo de enrolamento
Dd	12,1	mm	Maior diâmetro do mandril
Dh	20,3	mm	Diâmetro mais pequeno de manga
L0	76	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	612,981	N	Força máxima com carga estática
Ln	50,65	mm	Comprimento mais pequeno com carga estática
sn	25,35	mm	Maior deslocamento da mola com carga estática
Fndyn	549,234	N	Força máxima com carga dinâmica
Lndyn	53,29	mm	Comprimento mais pequeno com carga dinâmica
shdyn	10,09	mm	Maior deslocamento da mola com carga dinâmica
S	6,187	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	11,75	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	24,185	N/mm	Flecha da mola
Gew	47,3114	g	Peso do artigo
Fntol	46,44	N	(+/-) tolerância para força máxima estática
Fndtol	45,78	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,53	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	O	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313A-08 Aço mola Ø 3,3 x 16,2 x 76 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313A-08 Aço mola Ø 3,3 x 16,2 x 76 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313A-08 Aço mola Ø 3,3 x 16,2 x 76 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313A-08 Aço mola Ø 3,3 x 16,2 x 76 mm

cálculo do caminho de força Mola de compressão D-313A-08

Formulário de consulta Mola de compressão D-313A-08 Aço mola Ø 3,3 x 16,2 x 76 mm

Formulário de consulta Mola de compressão D-313A-08

Molas de compressão semelhantes para Mola de compressão D-313A-08 Aço mola Ø 3,3 x 16,2 x 76 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313A-08	EN 10270-1	3,3	19,5	76	612,981	50,65	25,35	11,75	24,185	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313A-08	1.4310	3,3	19,5	76	526,487	50,65	25,35	11,75	20,772	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-232M	20	86,3	1,867	EN 10270-1	114,407	25,03	61,27	39,3 \| 80,0 \| 30,0 \| 7,7
D-215	17,6	77,5	1,918	EN 10270-1	103,841	23,35	54,15	39,6 \| 78,9 \| 31,9 \| 7,9
D-232L-02	20	69	2,087	EN 10270-1	96,469	22,78	46,22	41,6 \| 80,9 \| 35,3 \| 8,6
D-241A	22	79	2,397	EN 10270-1	128,842	25,25	53,75	41,9 \| 81,8 \| 34,1 \| 9,9
D-247D-08	20	77,5	2,541	EN 10270-1	118,472	30,87	46,63	44,2 \| 85,4 \| 36,8 \| 10,5
D-263M-03	19	80	4,026	EN 10270-1	172,913	37,06	42,94	48,9 \| 86,4 \| 43,6 \| 16,7
D-263M-02	19	68	4,793	EN 10270-1	173,374	31,83	36,17	51,2 \| 84,5 \| 49,2 \| 19,8
D-278B-10	20	65	8,736	EN 10270-1	306,299	29,94	35,06	61,2 \| 86,3 \| 61,1 \| 36,1
D-288Z-40	19,5	85	12,669	EN 10270-1	369,625	55,82	29,18	73,1 \| 93,4 \| 73,6 \| 52,4
D-288X-08	19,4	76	16,884	EN 10270-1	540,299	44	32	83,1 \| 95,8 \| 83,7 \| 69,8
D-288X-07	19,4	64	19,443	EN 10270-1	540,504	36,2	27,8	86,9 \| 90,5 \| 89,7 \| 80,4
D-312	19,2	83,5	20,864	EN 10270-1	659,302	51,9	31,6	89,5 \| 95,5 \| 86,6 \| 86,3
D-313A-09	19,5	89	21,05	EN 10270-1	669,054	57,22	31,78	89,3 \| 95,1 \| 85,7 \| 87,1
D-288S-10	18,9	65	23,084	EN 10270-1	498,612	43,4	21,6	89,3 \| 89,1 \| 83,3 \| 95,5
D-313A-08	19,5	76	24,185	EN 10270-1	612,981	50,65	25,35	100,0 \| 100,0 \| 100,0 \| 100,0
D-313A-07	19,5	64	29,146	EN 10270-1	607,524	43,16	20,84	89,4 \| 94,7 \| 90,7 \| 82,9
D-339D-10	20	77	60,64	EN 10270-1	1321,464	55,21	21,79	66,3 \| 92,9 \| 66,2 \| 39,9
D-339E-02	18	83	73,111	EN 10270-1	1231,511	66,16	16,84	60,0 \| 88,8 \| 58,1 \| 33,1

Número de molas metálicas semelhantes: 17

Número de tarifa alfandegária: 73202081; Mola de compressão D-313A-08

País de origem: DE, German; Mola de compressão D-313A-08
