Mola de compressão D-313M-02 Aço mola Ø 3,6 x 21,4 x 86 mm

Descontos por quantidade - Mola de compressão D-313M-02

Quantidade	Preço individual [EUR]
1	12,4800 EUR
2	9,9500 EUR
3	5,4200 EUR
7	3,2800 EUR
17	1,8300 EUR
37	1,5400 EUR
75	1,5100 EUR
125	1,4634 EUR
175	1,4586 EUR
250	1,4345 EUR
350	1,4116 EUR

Mola de compressão Comprar

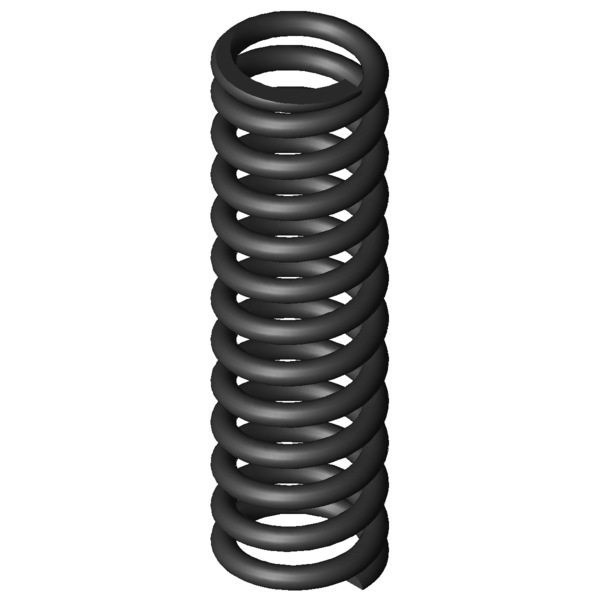

Imagem do Produto Mola de compressão D-313M-02

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-313M-02

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,6	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	21,4	mm	Diâmetro médio de enrolamento
De	25	mm	Diâmetro externo de enrolamento
Dd	17	mm	Maior diâmetro do mandril
Dh	26	mm	Diâmetro mais pequeno de manga
L0	86	mm	Comprimento não tensionado da mola
Lk		mm	Comprimento de dobra
Fn	526,029	N	Força máxima com carga estática
Ln	52,86	mm	Comprimento mais pequeno com carga estática
sn	33,14	mm	Maior deslocamento da mola com carga estática
Fndyn	477,919	N	Força máxima com carga dinâmica
Lndyn	55,89	mm	Comprimento mais pequeno com carga dinâmica
shdyn	17,69	mm	Maior deslocamento da mola com carga dinâmica
S	7,491	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	11	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	15,872	N/mm	Flecha da mola
Gew	70,3206	g	Peso do artigo
Fntol	37,25	N	(+/-) tolerância para força máxima estática
Fndtol	36,53	N	(+/-) tolerância para força máxima dinâmica
Detol	0,35	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,82	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	AB	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-313M-02 Aço mola Ø 3,6 x 21,4 x 86 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-313M-02 Aço mola Ø 3,6 x 21,4 x 86 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-313M-02 Aço mola Ø 3,6 x 21,4 x 86 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-313M-02 Aço mola Ø 3,6 x 21,4 x 86 mm

cálculo do caminho de força Mola de compressão D-313M-02

Formulário de consulta Mola de compressão D-313M-02 Aço mola Ø 3,6 x 21,4 x 86 mm

Formulário de consulta Mola de compressão D-313M-02

Molas de compressão semelhantes para Mola de compressão D-313M-02 Aço mola Ø 3,6 x 21,4 x 86 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-313M-02	EN 10270-1	3,6	25	86	526,029	52,86	33,14	11	15,872	90,1 \| 95,0 \| 90,7 \| 84,6
VD-313M-02	1.4310	3,6	25	86	451,804	52,86	33,14	11	13,633	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-241A	22	79	2,397	EN 10270-1	128,842	25,25	53,75	45,5 \| 78,5 \| 43,1 \| 15,1
D-263L	24	98,9	2,425	EN 10270-1	165,929	30,47	68,43	49,2 \| 85,0 \| 44,6 \| 18,1
D-276A	22,5	93	3,685	EN 10270-1	175,521	45,37	47,64	56,5 \| 83,8 \| 58,2 \| 27,4
D-273A-10	24	85	5,339	EN 10270-1	272,016	34,05	50,95	62,5 \| 83,2 \| 64,5 \| 39,8
D-276	22,5	81,5	5,852	EN 10270-1	292,61	31,5	50	60,9 \| 84,7 \| 61,0 \| 36,9
D-288Z-43	27	81,8	7,023	EN 10270-1	318,139	36,5	45,3	67,1 \| 90,3 \| 66,8 \| 44,2
D-300A	28,2	79,4	7,197	EN 10270-1	264,666	42,62	36,78	68,5 \| 90,0 \| 70,2 \| 45,3
D-306A	23,2	92	9,891	EN 10270-1	351,616	56,45	35,55	80,7 \| 90,9 \| 77,5 \| 73,6
D-288Z-53	21	86,3	11,319	EN 10270-1	419,102	49,28	37,03	81,6 \| 89,0 \| 84,6 \| 71,3
D-313J-09	28,6	91,3	11,527	EN 10270-1	507,278	47,29	44,01	84,1 \| 93,9 \| 85,9 \| 72,6
D-313M-03	25	101	13,431	EN 10270-1	535,064	61,16	39,84	100,0 \| 100,0 \| 100,0 \| 100,0
D-308A-03	22	82	13,98	EN 10270-1	464,33	48,79	33,21	91,0 \| 90,7 \| 94,0 \| 88,1
D-313M-01	25	95	15,182	EN 10270-1	608,289	54,93	40,07	93,4 \| 98,0 \| 93,7 \| 88,5
D-306	23,2	74	15,709	EN 10270-1	566,892	37,91	36,09	93,5 \| 89,2 \| 92,3 \| 99,0
D-313M-02	25	86	15,872	EN 10270-1	526,029	52,86	33,14	90,1 \| 95,0 \| 90,7 \| 84,6
D-313M	25	78	18,379	EN 10270-1	576,486	46,63	31,37	92,1 \| 96,9 \| 93,0 \| 86,4
D-313L-03	25	72	19,4	EN 10270-1	532,378	44,56	27,44	89,1 \| 94,6 \| 90,8 \| 81,8
D-332	29	89,5	19,637	EN 10270-1	826,859	47,39	42,11	80,9 \| 90,8 \| 71,2 \| 80,8
D-334A-03	27	78	25,218	EN 10270-1	779,479	47,09	30,91	78,1 \| 91,1 \| 80,4 \| 62,9
D-337	24	72	38,353	EN 10270-1	971,288	46,68	25,33	65,5 \| 89,9 \| 65,3 \| 41,4
D-339A-05	21	85	42,467	EN 10270-1	876,942	64,35	20,65	63,2 \| 90,9 \| 61,1 \| 37,4
D-364Q	28	87,8	86,148	EN 10270-1	1551,821	69,79	18,01	48,9 \| 84,2 \| 44,1 \| 18,4

Número de molas metálicas semelhantes: 21

Número de tarifa alfandegária: 73202081; Mola de compressão D-313M-02

País de origem: DE, German; Mola de compressão D-313M-02
