Mola de compressão D-276A Aço mola Ø 2,5 x 20 x 93 mm

Descontos por quantidade - Mola de compressão D-276A

Quantidade Preço individual [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Mola de compressão Comprar

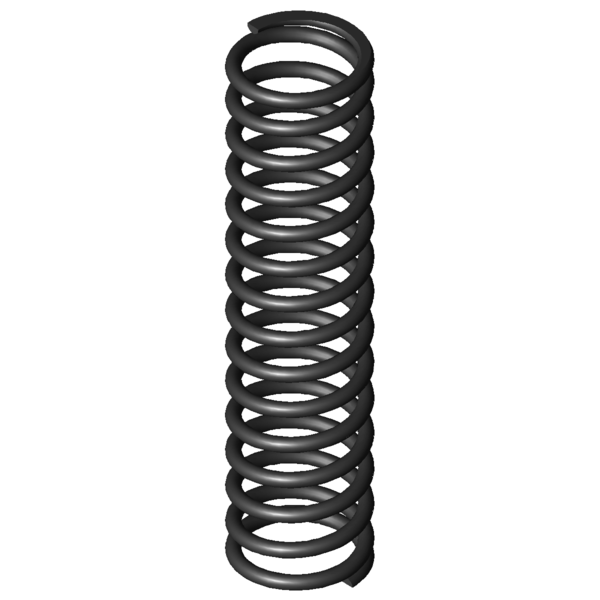

Imagem do Produto Mola de compressão D-276A
Imagem do Produto Mola de compressão D-276A
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-276A

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,5 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 20 mm Diâmetro médio de enrolamento
De 22,5 mm Diâmetro externo de enrolamento
Dd 16,8 mm Maior diâmetro do mandril
Dh 23,3 mm Diâmetro mais pequeno de manga
L0 93 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 175,521 N Força máxima com carga estática
Ln 45,37 mm Comprimento mais pequeno com carga estática
sn 47,64 mm Maior deslocamento da mola com carga estática
Fndyn 163,307 N Força máxima com carga dinâmica
Lndyn 48,68 mm Comprimento mais pequeno com carga dinâmica
shdyn 33,68 mm Maior deslocamento da mola com carga dinâmica
S 6,704 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 13,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 3,685 N/mm Flecha da mola
Gew 37,7887 g Peso do artigo
Fntol 11,61 N (+/-) tolerância para força máxima estática
Fndtol 11,42 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,44 mm (+/-) tolerância para comprimento não tensionado da mola
PG J - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-276A Aço mola Ø 2,5 x 20 x 93 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-276A Aço mola Ø 2,5 x 20 x 93 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-276A Aço mola Ø 2,5 x 20 x 93 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-276A Aço mola Ø 2,5 x 20 x 93 mm

cálculo do caminho de força Mola de compressão D-276A

Formulário de consulta Mola de compressão D-276A Aço mola Ø 2,5 x 20 x 93 mm

Formulário de consulta Mola de compressão D-276A

Molas de compressão semelhantes para Mola de compressão D-276A Aço mola Ø 2,5 x 20 x 93 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-276A EN 10270-1 2,5 22,5 93 175,521 45,37 47,64 13,5 3,685 100,0 | 100,0 | 100,0 | 100,0
VD-276A 1.4310 2,5 22,5 93 150,755 45,37 47,64 13,5 3,165 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-207T 23,6 90 0,502 EN 10270-1 29,66 30,87 59,13 49,2 | 85,4 | 48,7 | 13,6
D-206B 24 93 0,616 EN 10270-1 48,526 14,28 78,72 48,0 | 83,3 | 44,1 | 16,7
D-206D-16 20,4 85 0,671 EN 10270-1 44,183 19,18 65,82 48,8 | 79,4 | 48,8 | 18,2
D-232M-01 20 100 1,419 EN 10270-1 96,787 31,8 68,2 61,9 | 84,6 | 62,5 | 38,5
D-239A-04 25 95,5 1,576 EN 10270-1 109,425 26,07 69,43 65,8 | 89,1 | 65,5 | 42,8
D-242A 22 102 1,772 EN 10270-1 122,693 32,75 69,25 69,0 | 89,7 | 69,3 | 48,1
D-232M 20 86,3 1,867 EN 10270-1 114,407 25,03 61,27 68,9 | 84,6 | 71,5 | 50,7
D-247D 20,5 97 1,907 EN 10270-1 114,102 37,17 59,83 71,0 | 89,0 | 72,3 | 51,8
D-239A-20 23 94 2,071 EN 10270-1 141,817 25,51 68,49 74,5 | 92,3 | 75,2 | 56,2
D-246 21 85 2,263 EN 10270-1 124,609 29,94 55,06 76,1 | 88,2 | 78,8 | 61,4
D-242 22 94 2,397 EN 10270-1 156,288 28,8 65,2 79,5 | 92,2 | 81,1 | 65,1
D-241A 22 79 2,397 EN 10270-1 128,842 25,25 53,75 77,9 | 87,6 | 81,0 | 65,1
D-263L 24 98,9 2,425 EN 10270-1 165,929 30,47 68,43 79,9 | 91,9 | 82,1 | 65,8
D-263M-04 19 95 3,471 EN 10270-1 182,993 42,28 52,72 92,5 | 90,1 | 93,1 | 94,2
D-276A 22,5 93 3,685 EN 10270-1 175,521 45,37 47,64 100,0 | 100,0 | 100,0 | 100,0
D-263VD 20 87,6 4,113 EN 10270-1 200,796 38,78 48,82 91,3 | 91,7 | 92,5 | 89,6
D-273A-10 24 85 5,339 EN 10270-1 272,016 34,05 50,95 81,0 | 95,0 | 79,0 | 69,0
D-278B 20,5 95 5,459 EN 10270-1 290,383 41,81 53,2 79,6 | 96,3 | 75,0 | 67,5
D-276 22,5 81,5 5,852 EN 10270-1 292,61 31,5 50 78,8 | 95,9 | 77,6 | 63,0
D-307A 23,2 105 7,218 EN 10270-1 216,616 74,99 30,01 70,3 | 87,9 | 72,0 | 51,0
D-306A 23,2 92 9,891 EN 10270-1 351,616 56,45 35,55 63,6 | 91,3 | 62,3 | 37,3
D-307 23,2 105 10,682 EN 10270-1 558,22 52,74 52,26 61,2 | 87,9 | 61,3 | 34,5
D-288Z-53 21 86,3 11,319 EN 10270-1 419,102 49,28 37,03 60,7 | 89,8 | 59,8 | 32,6
D-308A-04 22 95 11,909 EN 10270-1 462,57 56,16 38,84 60,6 | 91,3 | 59,7 | 30,9
D-288X-09 19,4 89 13,948 EN 10270-1 541,18 50,2 38,8 57,6 | 89,4 | 56,9 | 26,4
D-308A-03 22 82 13,98 EN 10270-1 464,33 48,79 33,21 56,0 | 88,0 | 53,8 | 26,4
D-313M-01 25 95 15,182 EN 10270-1 608,289 54,93 40,07 55,5 | 85,8 | 56,5 | 24,3
D-313A-09 19,5 89 21,05 EN 10270-1 669,054 57,22 31,78 50,0 | 86,0 | 46,5 | 17,5
D-339A-05 21 85 42,467 EN 10270-1 876,942 64,35 20,65 40,9 | 82,4 | 31,7 | 8,7
Número de molas metálicas semelhantes: 28

Número de tarifa alfandegária: 73202081; Mola de compressão D-276A

País de origem: DE, German; Mola de compressão D-276A
