Mola de compressão D-263VD Aço mola Ø 2,3 x 17,7 x 87,6 mm

Descontos por quantidade - Mola de compressão D-263VD

Quantidade Preço individual [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Mola de compressão Comprar

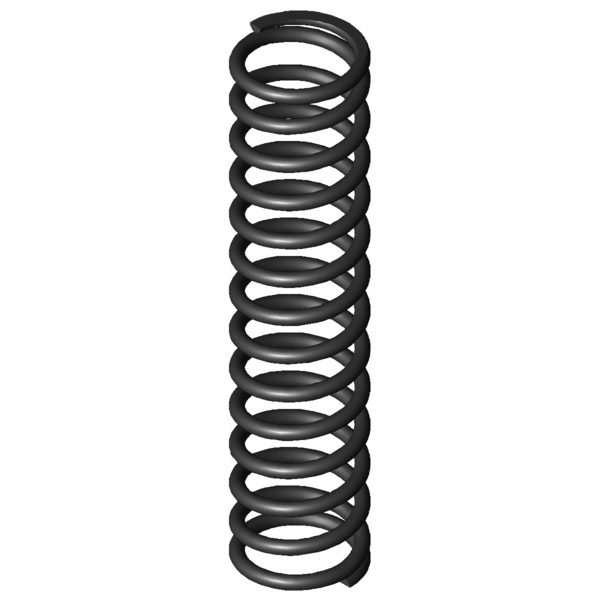

Imagem do Produto Mola de compressão D-263VD
Imagem do Produto Mola de compressão D-263VD
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263VD

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,3 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 17,7 mm Diâmetro médio de enrolamento
De 20 mm Diâmetro externo de enrolamento
Dd 14,7 mm Maior diâmetro do mandril
Dh 20,9 mm Diâmetro mais pequeno de manga
L0 87,6 mm Comprimento não tensionado da mola
Lk mm Comprimento de dobra
Fn 200,796 N Força máxima com carga estática
Ln 38,78 mm Comprimento mais pequeno com carga estática
sn 48,82 mm Maior deslocamento da mola com carga estática
Fndyn 189,605 N Força máxima com carga dinâmica
Lndyn 41,5 mm Comprimento mais pequeno com carga dinâmica
shdyn 22,6 mm Maior deslocamento da mola com carga dinâmica
S 6,824 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 12,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 4,113 N/mm Flecha da mola
Gew 26,4799 g Peso do artigo
Fntol 11,34 N (+/-) tolerância para força máxima estática
Fndtol 11,17 N (+/-) tolerância para força máxima dinâmica
Detol 0,35 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,03 mm (+/-) tolerância para comprimento não tensionado da mola
PG J - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263VD Aço mola Ø 2,3 x 17,7 x 87,6 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263VD Aço mola Ø 2,3 x 17,7 x 87,6 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263VD Aço mola Ø 2,3 x 17,7 x 87,6 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263VD Aço mola Ø 2,3 x 17,7 x 87,6 mm

cálculo do caminho de força Mola de compressão D-263VD

Formulário de consulta Mola de compressão D-263VD Aço mola Ø 2,3 x 17,7 x 87,6 mm

Formulário de consulta Mola de compressão D-263VD

Molas de compressão semelhantes para Mola de compressão D-263VD Aço mola Ø 2,3 x 17,7 x 87,6 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-263VD EN 10270-1 2,3 20 87,6 200,796 38,78 48,82 12,5 4,113 100,0 | 100,0 | 100,0 | 100,0
VD-263VD 1.4310 2,3 20 87,6 172,463 38,78 48,82 12,5 3,533 92,9 | 100,0 | 92,9 | 85,9
Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-180K 20 76,8 0,578 EN 10270-1 37,405 12,09 64,71 47,0 | 79,9 | 47,0 | 14,1
D-206D-16 20,4 85 0,671 EN 10270-1 44,183 19,18 65,82 49,9 | 85,3 | 48,1 | 16,3
D-207JY 18,5 87,5 0,84 EN 10270-1 50,608 27,24 60,26 53,1 | 85,9 | 53,1 | 20,4
D-207J-72 20 80 0,958 EN 10270-1 57,565 19,93 60,07 54,6 | 85,5 | 55,0 | 23,3
D-207J-85 18,5 85 1,235 EN 10270-1 80,915 19,48 65,52 57,4 | 84,9 | 57,4 | 30,0
D-232M-01 20 100 1,419 EN 10270-1 96,787 31,8 68,2 61,0 | 88,6 | 59,9 | 34,5
D-232M 20 86,3 1,867 EN 10270-1 114,407 25,03 61,27 68,7 | 92,3 | 68,3 | 45,4
D-247D 20,5 97 1,907 EN 10270-1 114,102 37,17 59,83 69,1 | 91,6 | 69,2 | 46,4
D-246 21 85 2,263 EN 10270-1 124,609 29,94 55,06 74,5 | 93,1 | 75,4 | 55,0
D-247D-08 20 77,5 2,541 EN 10270-1 118,472 30,87 46,63 76,9 | 91,8 | 77,3 | 61,8
D-263M-04 19 95 3,471 EN 10270-1 182,993 42,28 52,72 90,2 | 94,3 | 91,9 | 84,4
D-263M-03 19 80 4,026 EN 10270-1 172,913 37,06 42,94 93,0 | 94,0 | 87,0 | 97,9
D-263VD 20 87,6 4,113 EN 10270-1 200,796 38,78 48,82 100,0 | 100,0 | 100,0 | 100,0
D-282A 18,5 88 5,252 EN 10270-1 153,786 58,72 29,28 80,4 | 94,7 | 68,3 | 78,3
D-278B 20,5 95 5,459 EN 10270-1 290,383 41,81 53,2 83,2 | 93,9 | 80,5 | 75,4
D-282 18,5 88 7,772 EN 10270-1 363,012 41,3 46,71 74,4 | 94,7 | 75,5 | 52,9
D-283A-06 18 91 7,916 EN 10270-1 371,484 44,07 46,93 73,3 | 92,8 | 75,1 | 52,0
D-288S 20 101 7,939 EN 10270-1 358,884 55,8 45,2 71,9 | 89,6 | 74,3 | 51,8
D-288Z-53 21 86,3 11,319 EN 10270-1 419,102 49,28 37,03 62,8 | 90,1 | 61,9 | 36,3
D-288Z-40 19,5 85 12,669 EN 10270-1 369,625 55,82 29,18 60,0 | 90,4 | 57,0 | 32,5
D-288X-09 19,4 89 13,948 EN 10270-1 541,18 50,2 38,8 59,8 | 91,6 | 58,3 | 29,5
D-288X-08 19,4 76 16,884 EN 10270-1 540,299 44 32 54,5 | 87,7 | 51,4 | 24,4
D-312 19,2 83,5 20,864 EN 10270-1 659,302 51,9 31,6 51,7 | 87,7 | 47,6 | 19,7
D-313A-09 19,5 89 21,05 EN 10270-1 669,054 57,22 31,78 51,9 | 88,5 | 47,6 | 19,5
D-313A-08 19,5 76 24,185 EN 10270-1 612,981 50,65 25,35 48,0 | 84,7 | 42,3 | 17,0
D-313R 18 90,6 36,971 EN 10270-1 764,585 69,92 20,68 43,0 | 83,5 | 34,3 | 11,1
D-339E 20 100 41,079 EN 10270-1 916,546 77,69 22,31 41,8 | 81,7 | 33,8 | 10,0
D-339A-05 21 85 42,467 EN 10270-1 876,942 64,35 20,65 41,8 | 83,3 | 32,6 | 9,7
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-263VD

País de origem: DE, German; Mola de compressão D-263VD
