Mola de compressão D-282A Aço mola Ø 2,5 x 16 x 88 mm

Descontos por quantidade - Mola de compressão D-282A

Quantidade Preço individual [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Mola de compressão Comprar

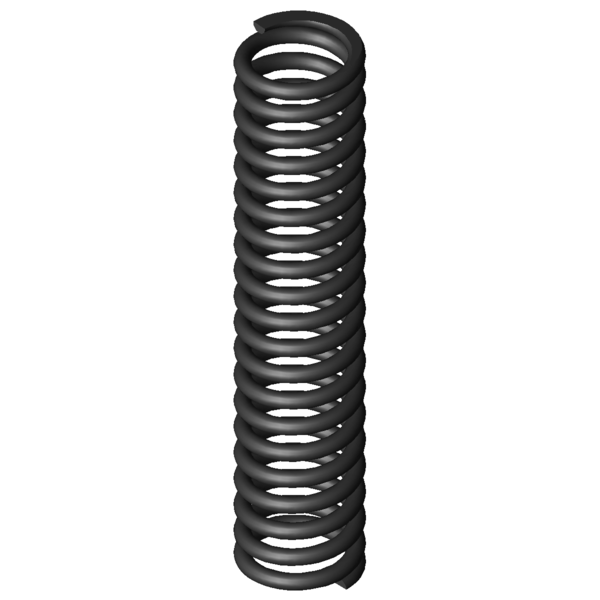

Imagem do Produto Mola de compressão D-282A
Imagem do Produto Mola de compressão D-282A
Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-282A

Símbolos Valor Unidade Descrição
Tipo de material EN 10270-1 - Tipo de material
Estado das extremidades das molas Encostado e rectificado - Estado das extremidades das molas
F1 N Força da mola pré-tensionada
L1 mm Comprimento da mola pré-tensionada
s1 mm Deslocamento da mola pré-tensionada
F2 N Força da mola tensionada
L2 mm Comprimento da mola tensionada
s2 mm Deslocamento da mola tensionada
d 2,5 mm Diâmetro do arame
Di mm Diâmetro interno de enrolamento
D 16 mm Diâmetro médio de enrolamento
De 18,5 mm Diâmetro externo de enrolamento
Dd 12,9 mm Maior diâmetro do mandril
Dh 19,3 mm Diâmetro mais pequeno de manga
L0 88 mm Comprimento não tensionado da mola
Lk 40,35 mm Comprimento de dobra
Fn 153,786 N Força máxima com carga estática
Ln 58,72 mm Comprimento mais pequeno com carga estática
sn 29,28 mm Maior deslocamento da mola com carga estática
Fndyn 134,127 N Força máxima com carga dinâmica
Lndyn 62,46 mm Comprimento mais pequeno com carga dinâmica
shdyn 25,54 mm Maior deslocamento da mola com carga dinâmica
S 4,622 mm Passo da mola (centro de enrolamento até centro de enrolamento)
n 18,5 Unidade N.º de enrolamentos de efeito de mola
nt Unidade N.º total de enrolamentos
R 5,252 N/mm Flecha da mola
Gew 39,9829 g Peso do artigo
Fntol 14,95 N (+/-) tolerância para força máxima estática
Fndtol 14,66 N (+/-) tolerância para força máxima dinâmica
Detol 0,3 mm (+/-) tolerância para diâmetro de enrolamento
L0tol 2,41 mm (+/-) tolerância para comprimento não tensionado da mola
PG J - Grupo de preços para este artigo
F1tol N (+/-) tolerância força da mola pré-tensionada
F2tol N (+/-) tolerância força da mola tensionada
Desenho técnico Mola de compressão
Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-282A Aço mola Ø 2,5 x 16 x 88 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-282A Aço mola Ø 2,5 x 16 x 88 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-282A Aço mola Ø 2,5 x 16 x 88 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-282A Aço mola Ø 2,5 x 16 x 88 mm

cálculo do caminho de força Mola de compressão D-282A

Formulário de consulta Mola de compressão D-282A Aço mola Ø 2,5 x 16 x 88 mm

Formulário de consulta Mola de compressão D-282A

Molas de compressão semelhantes para Mola de compressão D-282A Aço mola Ø 2,5 x 16 x 88 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo Material d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Unidade) R (N/mm) Semelhança in %: Geral | Geometria | Carregar | Rigidez
D-282A EN 10270-1 2,5 18,5 88 153,786 58,72 29,28 18,5 5,252 100,0 | 100,0 | 100,0 | 100,0
VD-282A 1.4310 2,5 18,5 88 132,086 58,72 29,28 18,5 4,511 92,9 | 100,0 | 92,9 | 85,9
VD-282 1.4310 2,5 18,5 88 311,79 41,3 46,71 12,5 6,676 78,2 | 100,0 | 56,0 | 78,7
Número de molas metálicas semelhantes: 3

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade
número do artigo De (mm) L0 (mm) R (N/mm) Material Fn (N) Ln (mm) sn (mm) Semelhança in %
Geral | Geometria | Carregar | Rigidez
D-206D-16 20,4 85 0,671 EN 10270-1 44,183 19,18 65,82 43,5 | 81,1 | 36,6 | 12,8
D-183 17,25 94 0,714 EN 10270-1 51,9 21,35 72,65 43,2 | 79,0 | 37,0 | 13,6
D-207JY 18,5 87,5 0,84 EN 10270-1 50,608 27,24 60,26 47,7 | 86,5 | 40,7 | 16,0
D-207J-72 20 80 0,958 EN 10270-1 57,565 19,93 60,07 47,5 | 81,1 | 43,1 | 18,2
D-206D-03 17,4 83,3 1,124 EN 10270-1 71,548 19,65 63,65 49,7 | 81,6 | 46,3 | 21,4
D-207J-85 18,5 85 1,235 EN 10270-1 80,915 19,48 65,52 52,6 | 85,5 | 48,7 | 23,5
D-232M 20 86,3 1,867 EN 10270-1 114,407 25,03 61,27 61,4 | 87,5 | 61,1 | 35,6
D-215 17,6 77,5 1,918 EN 10270-1 103,841 23,35 54,15 59,9 | 82,4 | 60,8 | 36,5
D-251A 18 98 2,151 EN 10270-1 107,012 48,25 49,75 64,7 | 89,0 | 64,2 | 41,0
D-246 21 85 2,263 EN 10270-1 124,609 29,94 55,06 66,1 | 88,2 | 67,1 | 43,1
D-251 18 98 3,184 EN 10270-1 195,313 36,65 61,35 71,0 | 89,0 | 63,2 | 60,6
D-263M-04 19 95 3,471 EN 10270-1 182,993 42,28 52,72 76,2 | 92,7 | 69,8 | 66,1
D-263M-03 19 80 4,026 EN 10270-1 172,913 37,06 42,94 82,4 | 92,1 | 78,6 | 76,7
D-263VD 20 87,6 4,113 EN 10270-1 200,796 38,78 48,82 80,4 | 94,7 | 68,3 | 78,3
D-282A 18,5 88 5,252 EN 10270-1 153,786 58,72 29,28 100,0 | 100,0 | 100,0 | 100,0
D-263U-09 17 85 6,509 EN 10270-1 296,158 39,5 45,5 77,2 | 92,8 | 58,1 | 80,7
D-282 18,5 88 7,772 EN 10270-1 363,012 41,3 46,71 73,4 | 100,0 | 52,5 | 67,6
D-283A-06 18 91 7,916 EN 10270-1 371,484 44,07 46,93 72,1 | 98,0 | 51,9 | 66,4
D-288Z-53 21 86,3 11,319 EN 10270-1 419,102 49,28 37,03 64,7 | 89,8 | 57,9 | 46,4
D-288Z-40 19,5 85 12,669 EN 10270-1 369,625 55,82 29,18 67,9 | 91,6 | 70,6 | 41,5
D-288X-09 19,4 89 13,948 EN 10270-1 541,18 50,2 38,8 61,0 | 93,5 | 51,9 | 37,7
D-312 19,2 83,5 20,864 EN 10270-1 659,302 51,9 31,6 57,7 | 89,8 | 58,0 | 25,2
D-313A-09 19,5 89 21,05 EN 10270-1 669,054 57,22 31,78 57,4 | 89,8 | 57,6 | 24,9
D-288Z-09 15,5 89 30,367 EN 10270-1 794,952 62,82 26,18 53,1 | 87,8 | 54,4 | 17,3
D-313R 18 90,6 36,971 EN 10270-1 764,585 69,92 20,68 49,2 | 88,0 | 45,4 | 14,2
D-339A-05 21 85 42,467 EN 10270-1 876,942 64,35 20,65 46,3 | 82,4 | 44,0 | 12,4
D-339E-02 18 83 73,111 EN 10270-1 1231,511 66,16 16,84 42,3 | 84,7 | 35,0 | 7,2
D-339V-01 19 90 109,623 EN 10270-1 2000,515 71,75 18,25 41,1 | 83,6 | 35,0 | 4,8
Número de molas metálicas semelhantes: 27

Número de tarifa alfandegária: 73202081; Mola de compressão D-282A

País de origem: DE, German; Mola de compressão D-282A
