Mola de compressão D-288Z-09 Aço mola Ø 3,1 x 12,4 x 89 mm

Descontos por quantidade - Mola de compressão D-288Z-09

Quantidade	Preço individual [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Mola de compressão Comprar

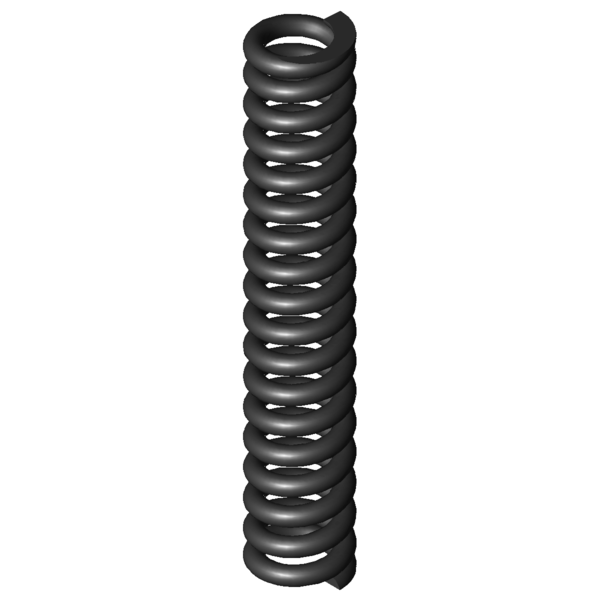

Imagem do Produto Mola de compressão D-288Z-09

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-09

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3,1	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	12,4	mm	Diâmetro médio de enrolamento
De	15,5	mm	Diâmetro externo de enrolamento
Dd	8,5	mm	Maior diâmetro do mandril
Dh	16,5	mm	Diâmetro mais pequeno de manga
L0	89	mm	Comprimento não tensionado da mola
Lk	66,53	mm	Comprimento de dobra
Fn	794,952	N	Força máxima com carga estática
Ln	62,82	mm	Comprimento mais pequeno com carga estática
sn	26,18	mm	Maior deslocamento da mola com carga estática
Fndyn	616,442	N	Força máxima com carga dinâmica
Lndyn	68,7	mm	Comprimento mais pequeno com carga dinâmica
shdyn	7,61	mm	Maior deslocamento da mola com carga dinâmica
S	5,286	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	16,25	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	30,367	N/mm	Flecha da mola
Gew	42,4158	g	Peso do artigo
Fntol	61,4	N	(+/-) tolerância para força máxima estática
Fndtol	59,98	N	(+/-) tolerância para força máxima dinâmica
Detol	0,4	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,64	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	O	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-09 Aço mola Ø 3,1 x 12,4 x 89 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-09 Aço mola Ø 3,1 x 12,4 x 89 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-09 Aço mola Ø 3,1 x 12,4 x 89 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-09 Aço mola Ø 3,1 x 12,4 x 89 mm

cálculo do caminho de força Mola de compressão D-288Z-09

Formulário de consulta Mola de compressão D-288Z-09 Aço mola Ø 3,1 x 12,4 x 89 mm

Formulário de consulta Mola de compressão D-288Z-09

Molas de compressão semelhantes para Mola de compressão D-288Z-09 Aço mola Ø 3,1 x 12,4 x 89 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-09	EN 10270-1	3,1	15,5	89	794,952	62,82	26,18	16,25	30,367	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-09	1.4310	3,1	15,5	89	682,781	62,82	26,18	16,25	26,082	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-252AD	15	87,4	4,496	EN 10270-1	202,381	42,39	45,01	47,7 \| 86,5 \| 41,8 \| 14,8
D-252A-40	15	92	4,787	EN 10270-1	240,287	41,8	50,2	47,7 \| 86,0 \| 41,2 \| 15,8
D-263Q-01	15	77	6,151	EN 10270-1	158,475	51,24	25,76	54,7 \| 84,8 \| 59,2 \| 20,3
D-257E-12	13	89	6,28	EN 10270-1	253,284	48,67	40,33	50,6 \| 82,8 \| 48,4 \| 20,7
D-263U-09	17	85	6,509	EN 10270-1	296,158	39,5	45,5	51,8 \| 86,4 \| 47,4 \| 21,4
D-263V-18	15,2	102	6,715	EN 10270-1	210,745	70,62	31,38	54,9 \| 87,6 \| 55,0 \| 22,1
D-263Q	15	77	7,342	EN 10270-1	244,908	43,64	33,36	54,5 \| 84,8 \| 54,6 \| 24,2
D-263V-17	15,2	89	7,675	EN 10270-1	204,222	62,39	26,61	59,7 \| 91,8 \| 62,0 \| 25,3
D-288A	15	98	9,056	EN 10270-1	262,753	68,98	29,02	60,3 \| 89,4 \| 61,6 \| 29,8
D-263V-16	15,2	76	9,21	EN 10270-1	213,738	52,79	23,21	58,4 \| 87,0 \| 57,8 \| 30,3
D-283A-18	15,5	90	10,978	EN 10270-1	416,627	52,05	37,95	63,3 \| 93,2 \| 60,7 \| 36,2
D-288	15	98	11,014	EN 10270-1	444,843	57,61	40,39	62,0 \| 89,4 \| 60,4 \| 36,3
D-288T-09	15	89	19,705	EN 10270-1	553,809	60,9	28,1	80,7 \| 95,7 \| 81,4 \| 64,9
D-288Z-10	15,5	102	25,305	EN 10270-1	704,864	74,15	27,85	90,1 \| 95,8 \| 91,3 \| 83,4
D-288Z-09	15,5	89	30,367	EN 10270-1	794,952	62,82	26,18	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-08	15,5	76	34,032	EN 10270-1	655,998	56,72	19,28	87,5 \| 95,1 \| 78,1 \| 89,2

Número de molas metálicas semelhantes: 15

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-09

País de origem: DE, German; Mola de compressão D-288Z-09
