Mola de compressão D-263U-09 Aço mola Ø 2,25 x 14,75 x 85 mm

Descontos por quantidade - Mola de compressão D-263U-09

Quantidade	Preço individual [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Mola de compressão Comprar

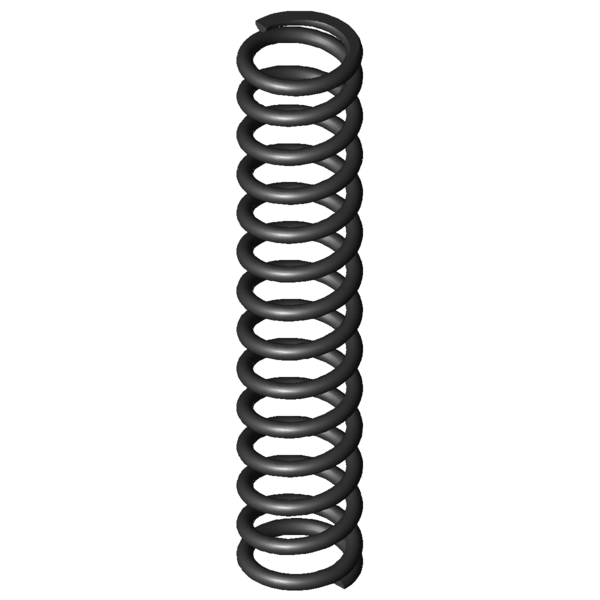

Imagem do Produto Mola de compressão D-263U-09

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263U-09

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,25	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	14,75	mm	Diâmetro médio de enrolamento
De	17	mm	Diâmetro externo de enrolamento
Dd	12	mm	Maior diâmetro do mandril
Dh	17,7	mm	Diâmetro mais pequeno de manga
L0	85	mm	Comprimento não tensionado da mola
Lk	45,95	mm	Comprimento de dobra
Fn	296,158	N	Força máxima com carga estática
Ln	39,5	mm	Comprimento mais pequeno com carga estática
sn	45,5	mm	Maior deslocamento da mola com carga estática
Fndyn	237,577	N	Força máxima com carga dinâmica
Lndyn	48,5	mm	Comprimento mais pequeno com carga dinâmica
shdyn	13,67	mm	Maior deslocamento da mola com carga dinâmica
S	6,62	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	12,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	6,509	N/mm	Flecha da mola
Gew	21,1176	g	Peso do artigo
Fntol	15,22	N	(+/-) tolerância para força máxima estática
Fndtol	14,99	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	1,62	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	H	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263U-09 Aço mola Ø 2,25 x 14,75 x 85 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263U-09 Aço mola Ø 2,25 x 14,75 x 85 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263U-09 Aço mola Ø 2,25 x 14,75 x 85 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263U-09 Aço mola Ø 2,25 x 14,75 x 85 mm

cálculo do caminho de força Mola de compressão D-263U-09

Formulário de consulta Mola de compressão D-263U-09 Aço mola Ø 2,25 x 14,75 x 85 mm

Formulário de consulta Mola de compressão D-263U-09

Molas de compressão semelhantes para Mola de compressão D-263U-09 Aço mola Ø 2,25 x 14,75 x 85 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263U-09	EN 10270-1	2,25	17	85	296,158	39,5	45,5	12,5	6,509	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263U-09	1.4310	2,25	17	85	252,412	39,85	45,15	12,5	5,591	92,7 \| 100,0 \| 92,2 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-185G	15	80	0,765	EN 10270-1	43,934	22,6	57,4	46,0 \| 79,3 \| 47,1 \| 11,8
D-207JY	18,5	87,5	0,84	EN 10270-1	50,608	27,24	60,26	48,1 \| 85,2 \| 46,3 \| 12,9
D-206D-03	17,4	83,3	1,124	EN 10270-1	71,548	19,65	63,65	50,4 \| 86,0 \| 47,8 \| 17,3
D-207J-05	16,5	75,7	1,223	EN 10270-1	60,223	26,44	49,26	53,1 \| 84,3 \| 56,4 \| 18,8
D-207J-85	18,5	85	1,235	EN 10270-1	80,915	19,48	65,52	51,2 \| 86,2 \| 48,4 \| 19,0
D-207J-22	15,5	80	1,79	EN 10270-1	99,346	24,5	55,5	56,4 \| 84,0 \| 57,8 \| 27,5
D-215	17,6	77,5	1,918	EN 10270-1	103,841	23,35	54,15	58,4 \| 86,3 \| 59,5 \| 29,5
D-217D	17	72,4	1,924	EN 10270-1	96,92	22,03	50,37	58,8 \| 85,4 \| 61,5 \| 29,6
D-232T	16	93	2,264	EN 10270-1	122,141	39,04	53,96	62,0 \| 88,5 \| 62,8 \| 34,8
D-232S	16	80	2,576	EN 10270-1	116,567	34,75	45,25	66,1 \| 89,4 \| 69,4 \| 39,6
D-252A-09	14,8	89	3,886	EN 10270-1	149,784	50,46	38,54	72,6 \| 90,5 \| 67,6 \| 59,7
D-263M-03	19	80	4,026	EN 10270-1	172,913	37,06	42,94	77,3 \| 93,8 \| 76,4 \| 61,9
D-252AD	15	87,4	4,496	EN 10270-1	202,381	42,39	45,01	81,4 \| 91,5 \| 83,6 \| 69,1
D-282A	18,5	88	5,252	EN 10270-1	153,786	58,72	29,28	77,2 \| 92,8 \| 58,1 \| 80,7
D-263U-09	17	85	6,509	EN 10270-1	296,158	39,5	45,5	100,0 \| 100,0 \| 100,0 \| 100,0
D-263V-17	15,2	89	7,675	EN 10270-1	204,222	62,39	26,61	80,5 \| 92,9 \| 63,7 \| 84,8
D-282	18,5	88	7,772	EN 10270-1	363,012	41,3	46,71	88,7 \| 92,8 \| 89,5 \| 83,8
D-283A-06	18	91	7,916	EN 10270-1	371,484	44,07	46,93	87,7 \| 92,6 \| 88,3 \| 82,2
D-283A-18	15,5	90	10,978	EN 10270-1	416,627	52,05	37,95	76,1 \| 91,9 \| 77,2 \| 59,3
D-288Z-40	19,5	85	12,669	EN 10270-1	369,625	55,82	29,18	70,3 \| 87,4 \| 72,1 \| 51,4
D-288T-09	15	89	19,705	EN 10270-1	553,809	60,9	28,1	59,6 \| 88,0 \| 57,6 \| 33,0
D-312	19,2	83,5	20,864	EN 10270-1	659,302	51,9	31,6	58,0 \| 85,7 \| 57,2 \| 31,2
D-288Z-63	17	70,4	24,058	EN 10270-1	527,47	48,48	21,93	55,1 \| 85,9 \| 52,2 \| 27,1
D-313AD	17	70	30,109	EN 10270-1	447,868	55,13	14,87	51,7 \| 84,2 \| 49,4 \| 21,6
D-288Z-09	15,5	89	30,367	EN 10270-1	794,952	62,82	26,18	51,8 \| 86,4 \| 47,4 \| 21,4
D-313R	18	90,6	36,971	EN 10270-1	764,585	69,92	20,68	47,8 \| 83,6 \| 42,1 \| 17,6
D-339E-02	18	83	73,111	EN 10270-1	1231,511	66,16	16,84	40,7 \| 82,8 \| 30,5 \| 8,9

Número de molas metálicas semelhantes: 26

Número de tarifa alfandegária: 73202081; Mola de compressão D-263U-09

País de origem: DE, German; Mola de compressão D-263U-09
