Mola de compressão D-263V-18 Aço mola Ø 2,4 x 12,8 x 102 mm

Descontos por quantidade - Mola de compressão D-263V-18

Quantidade	Preço individual [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Mola de compressão Comprar

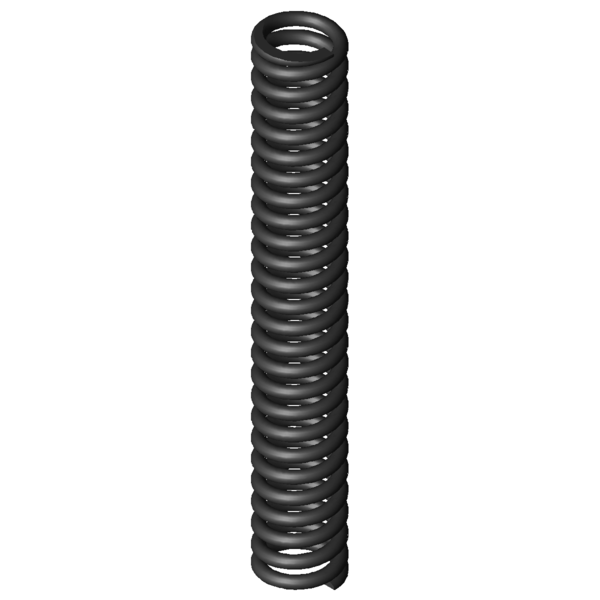

Imagem do Produto Mola de compressão D-263V-18

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-263V-18

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	2,4	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	12,8	mm	Diâmetro médio de enrolamento
De	15,2	mm	Diâmetro externo de enrolamento
Dd	9,7	mm	Maior diâmetro do mandril
Dh	15,6	mm	Diâmetro mais pequeno de manga
L0	102	mm	Comprimento não tensionado da mola
Lk	81,91	mm	Comprimento de dobra
Fn	210,745	N	Força máxima com carga estática
Ln	70,62	mm	Comprimento mais pequeno com carga estática
sn	31,38	mm	Maior deslocamento da mola com carga estática
Fndyn	183,129	N	Força máxima com carga dinâmica
Lndyn	74,73	mm	Comprimento mais pequeno com carga dinâmica
shdyn	25,41	mm	Maior deslocamento da mola com carga dinâmica
S	4,15	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	24	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	6,715	N/mm	Flecha da mola
Gew	37,3875	g	Peso do artigo
Fntol	19,99	N	(+/-) tolerância para força máxima estática
Fndtol	19,57	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,49	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	K	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-263V-18 Aço mola Ø 2,4 x 12,8 x 102 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-263V-18 Aço mola Ø 2,4 x 12,8 x 102 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-263V-18 Aço mola Ø 2,4 x 12,8 x 102 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-263V-18 Aço mola Ø 2,4 x 12,8 x 102 mm

cálculo do caminho de força Mola de compressão D-263V-18

Formulário de consulta Mola de compressão D-263V-18 Aço mola Ø 2,4 x 12,8 x 102 mm

Formulário de consulta Mola de compressão D-263V-18

Molas de compressão semelhantes para Mola de compressão D-263V-18 Aço mola Ø 2,4 x 12,8 x 102 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-263V-18	EN 10270-1	2,4	15,2	102	210,745	70,62	31,38	24	6,715	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263V-18	1.4310	2,4	15,2	102	181,008	70,62	31,38	24	5,768	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-207J-06	16,5	110	0,826	EN 10270-1	59,731	37,69	72,31	43,5 \| 82,4 \| 35,9 \| 12,3
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	46,1 \| 84,7 \| 38,8 \| 14,9
D-206G-02	15	93	1,073	EN 10270-1	69,741	28	65	46,5 \| 82,7 \| 40,7 \| 16,0
D-207J-11	14,5	97	1,423	EN 10270-1	91,035	33,01	63,99	50,5 \| 84,3 \| 46,1 \| 21,2
D-207J-39	14	95,8	1,427	EN 10270-1	84,762	36,42	59,38	50,2 \| 82,8 \| 46,5 \| 21,3
D-232T	16	93	2,264	EN 10270-1	122,141	39,04	53,96	59,6 \| 87,1 \| 58,1 \| 33,7
D-252AF	15	120	3,297	EN 10270-1	209,875	56,35	63,65	70,8 \| 89,0 \| 74,4 \| 49,1
D-252A-10	14,8	102	3,307	EN 10270-1	143,583	58,59	43,41	71,0 \| 93,6 \| 70,2 \| 49,3
D-257A	14,5	105	3,709	EN 10270-1	181,242	56,14	48,86	74,1 \| 92,0 \| 75,1 \| 55,2
D-252A-09	14,8	89	3,886	EN 10270-1	149,784	50,46	38,54	74,5 \| 89,3 \| 76,2 \| 57,9
D-252AE	15	98	4,01	EN 10270-1	204,35	47,04	50,96	77,2 \| 92,7 \| 79,3 \| 59,7
D-252AD	15	87,4	4,496	EN 10270-1	202,381	42,39	45,01	79,7 \| 89,2 \| 82,9 \| 67,0
D-257	14,5	105	4,511	EN 10270-1	250,368	49,5	55,5	76,5 \| 92,0 \| 70,4 \| 67,2
D-252A-40	15	92	4,787	EN 10270-1	240,287	41,8	50,2	79,0 \| 90,7 \| 75,1 \| 71,3
D-263V-18	15,2	102	6,715	EN 10270-1	210,745	70,62	31,38	100,0 \| 100,0 \| 100,0 \| 100,0
D-263V-17	15,2	89	7,675	EN 10270-1	204,222	62,39	26,61	91,4 \| 95,8 \| 90,9 \| 87,5
D-288A	15	98	9,056	EN 10270-1	262,753	68,98	29,02	85,8 \| 96,9 \| 86,3 \| 74,2
D-283A-18	15,5	90	10,978	EN 10270-1	416,627	52,05	37,95	74,0 \| 94,1 \| 66,6 \| 61,2
D-288	15	98	11,014	EN 10270-1	444,843	57,61	40,39	73,5 \| 96,9 \| 62,5 \| 61,0
D-288Z-64	17	101	16,255	EN 10270-1	522,399	68,86	32,14	66,6 \| 89,5 \| 69,0 \| 41,3
D-288T-10	15	102	17,242	EN 10270-1	572,529	68,79	33,21	66,5 \| 94,8 \| 65,6 \| 39,0
D-288T-09	15	89	19,705	EN 10270-1	553,809	60,9	28,1	62,8 \| 90,6 \| 63,8 \| 34,1
D-288Z-10	15,5	102	25,305	EN 10270-1	704,864	74,15	27,85	59,2 \| 91,8 \| 59,3 \| 26,5
D-288Z-09	15,5	89	30,367	EN 10270-1	794,952	62,82	26,18	54,9 \| 87,6 \| 55,0 \| 22,1

Número de molas metálicas semelhantes: 23

Número de tarifa alfandegária: 73202081; Mola de compressão D-263V-18

País de origem: DE, German; Mola de compressão D-263V-18
