Mola de compressão D-288Z-64 Aço mola Ø 3 x 14 x 101 mm

Descontos por quantidade - Mola de compressão D-288Z-64

Quantidade	Preço individual [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Mola de compressão Comprar

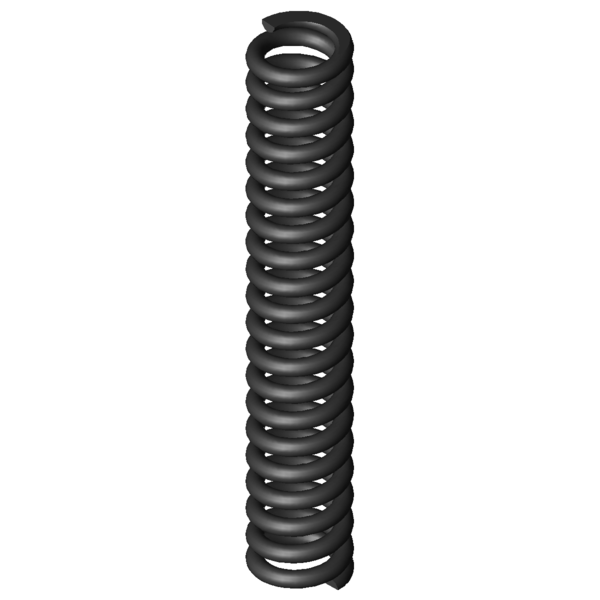

Imagem do Produto Mola de compressão D-288Z-64

Quantidade:Quantidade: Adicionar ao Carrinho

Dados Técnicos - Mola de compressão D-288Z-64

Símbolos	Valor	Unidade	Descrição
Tipo de material	EN 10270-1	-	Tipo de material
Estado das extremidades das molas	Encostado e rectificado	-	Estado das extremidades das molas
F1		N	Força da mola pré-tensionada
L1		mm	Comprimento da mola pré-tensionada
s1		mm	Deslocamento da mola pré-tensionada
F2		N	Força da mola tensionada
L2		mm	Comprimento da mola tensionada
s2		mm	Deslocamento da mola tensionada
d	3	mm	Diâmetro do arame
Di		mm	Diâmetro interno de enrolamento
D	14	mm	Diâmetro médio de enrolamento
De	17	mm	Diâmetro externo de enrolamento
Dd	10,4	mm	Maior diâmetro do mandril
Dh	17,8	mm	Diâmetro mais pequeno de manga
L0	101	mm	Comprimento não tensionado da mola
Lk	75,82	mm	Comprimento de dobra
Fn	522,399	N	Força máxima com carga estática
Ln	68,86	mm	Comprimento mais pequeno com carga estática
sn	32,14	mm	Maior deslocamento da mola com carga estática
Fndyn	462,628	N	Força máxima com carga dinâmica
Lndyn	72,54	mm	Comprimento mais pequeno com carga dinâmica
shdyn	13,68	mm	Maior deslocamento da mola com carga dinâmica
S	5,297	mm	Passo da mola (centro de enrolamento até centro de enrolamento)
n	18,5	Unidade	N.º de enrolamentos de efeito de mola
nt		Unidade	N.º total de enrolamentos
R	16,255	N/mm	Flecha da mola
Gew	50,3784	g	Peso do artigo
Fntol	41,09	N	(+/-) tolerância para força máxima estática
Fndtol	40,19	N	(+/-) tolerância para força máxima dinâmica
Detol	0,3	mm	(+/-) tolerância para diâmetro de enrolamento
L0tol	2,05	mm	(+/-) tolerância para comprimento não tensionado da mola
PG	M	-	Grupo de preços para este artigo
F1tol		N	(+/-) tolerância força da mola pré-tensionada
F2tol		N	(+/-) tolerância força da mola tensionada

Desenho técnico Mola de compressão

Ficha de dados Mola de compressão D-288Z-64 Aço mola Ø 3 x 14 x 101 mm

Ficha de dados baixar arquivo pdf

Característica de mola de metal Mola de compressão D-288Z-64 Aço mola Ø 3 x 14 x 101 mm

Característica de mola de metal baixar arquivo pdf

Dados CAD Mola de compressão D-288Z-64 Aço mola Ø 3 x 14 x 101 mm

Modelos CAD baixar: step, stl, iges ...

cálculo do caminho de força Mola de compressão D-288Z-64 Aço mola Ø 3 x 14 x 101 mm

cálculo do caminho de força Mola de compressão D-288Z-64

Formulário de consulta Mola de compressão D-288Z-64 Aço mola Ø 3 x 14 x 101 mm

Formulário de consulta Mola de compressão D-288Z-64

Molas de compressão semelhantes para Mola de compressão D-288Z-64 Aço mola Ø 3 x 14 x 101 mm

Molas de compressão semelhantes são listadas para comparação. Estas diferem da mola atual em termos de material, dimensões principais e carga.

Molas de compressão semelhantes feitas de um material diferente

As seguintes molas de compressão diferem da mola atual apenas no seu material.

número do artigo	Material	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Unidade)	R (N/mm)	Semelhança in %: Geral \| Geometria \| Carregar \| Rigidez
D-288Z-64	EN 10270-1	3	17	101	522,399	68,86	32,14	18,5	16,255	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-64	1.4310	3	17	101	448,686	68,86	32,14	18,5	13,962	92,9 \| 100,0 \| 92,9 \| 85,9

Número de molas metálicas semelhantes: 2

Molas de compressão semelhantes com uma configuração de suporte de carga diferente

As seguintes molas de compressão diferem da mola atual em termos de classificações de carga.

Prioridade

número do artigo	De (mm)	L0 (mm)	R (N/mm)	Material	Fn (N)	Ln (mm)	sn (mm)	Semelhança in % Geral \| Geometria \| Carregar \| Rigidez
D-251A	18	98	2,151	EN 10270-1	107,012	48,25	49,75	47,3 \| 86,0 \| 42,5 \| 13,2
D-232T	16	93	2,264	EN 10270-1	122,141	39,04	53,96	45,8 \| 82,1 \| 41,5 \| 13,9
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	49,8 \| 86,0 \| 44,6 \| 18,8
D-251	18	98	3,184	EN 10270-1	195,313	36,65	61,35	50,2 \| 86,0 \| 44,9 \| 19,6
D-252A-10	14,8	102	3,307	EN 10270-1	143,583	58,59	43,41	51,8 \| 84,2 \| 50,8 \| 20,3
D-252AE	15	98	4,01	EN 10270-1	204,35	47,04	50,96	53,2 \| 84,0 \| 51,1 \| 24,7
D-263U-09	17	85	6,509	EN 10270-1	296,158	39,5	45,5	63,4 \| 86,4 \| 63,7 \| 40,0
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	65,4 \| 90,5 \| 64,5 \| 41,2
D-263V-18	15,2	102	6,715	EN 10270-1	210,745	70,62	31,38	66,6 \| 89,5 \| 69,0 \| 41,3
D-283A-06	18	91	7,916	EN 10270-1	371,484	44,07	46,93	69,3 \| 89,3 \| 69,8 \| 48,7
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	70,5 \| 92,8 \| 69,9 \| 48,8
D-288A	15	98	9,056	EN 10270-1	262,753	68,98	29,02	71,8 \| 89,5 \| 70,3 \| 55,7
D-288	15	98	11,014	EN 10270-1	444,843	57,61	40,39	79,9 \| 89,5 \| 82,4 \| 67,8
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	81,8 \| 94,4 \| 82,8 \| 68,1
D-288Z-64	17	101	16,255	EN 10270-1	522,399	68,86	32,14	100,0 \| 100,0 \| 100,0 \| 100,0
D-288T-10	15	102	17,242	EN 10270-1	572,529	68,79	33,21	93,9 \| 93,5 \| 94,0 \| 94,3
D-313A-10	19,5	102	18,334	EN 10270-1	683,585	64,71	37,29	87,4 \| 92,4 \| 81,3 \| 88,7
D-288Z-10	15,5	102	25,305	EN 10270-1	704,864	74,15	27,85	80,1 \| 95,7 \| 80,4 \| 64,2
D-313R	18	90,6	36,971	EN 10270-1	764,585	69,92	20,68	66,5 \| 89,2 \| 66,3 \| 44,0

Número de molas metálicas semelhantes: 18

Número de tarifa alfandegária: 73202081; Mola de compressão D-288Z-64

País de origem: DE, German; Mola de compressão D-288Z-64
